К ширине спины возьмем прибавку 2 см для того, чтобы уравнять эту мерку с шириной груди с прибавкой. ШГ, превышающая ШС, украшает только женские фигуры.
К ширине проймы прибавку увеличим и выберем 2,5 см для того, чтобы в будущем иметь возможность построить более свободный рукав.
В главных вопросах определились, остальные прибавки можно будет уточнить по мере построения.

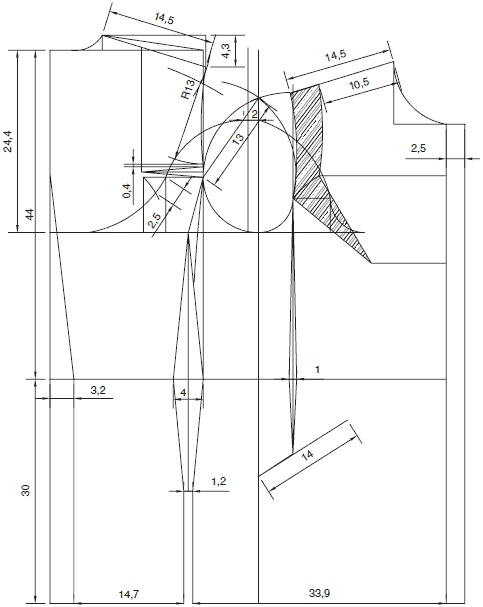

Чертеж «Пиджак на сутулую фигуру»
Пиджак на сутулую фигуру
Пиджак на сутулую фигуру
Нарисуем сетку чертежа. При определении местоположения линии плеча учтите, что к мерке ВПК так же надо добавить 1 см, как и к длинам.
От точки 7П по наклонной линии предполагаемого плеча добавим 1 см, так как плечо при пропорциональном построении должно выходить за линию проймы спинки на 0,5-2 см. Вас должно заботить не числовое выражение прибавки к ширине плеча, а именно соблюдение этой закономерности.
Прибавку к ширине плеча вы можете узнать позже – снять ее с чертежа просто для удовлетворения своего любопытства.
14,5 (с чертежа) – 10,5 (по меркам) = 4 см (прибавка в данном случае).
Но ни в коем случае не прибавляйте ее формально, руководствуясь какими-то таблицами прибавок.
Далее строим линию плеча посередине между ВПК и линией плеча на основании шеи.
Выстраивая полочку с использованием мерки ШК и ШПЛ = 10,5 см, вы можете увидеть очертания «облипочки» на фигуру и нагрудную вытачку, которая обеспечивает это облегание. Но, приводя плечо полочки в соответствие с плечом спинки, то есть взяв ширину плеча полочки 14,5 см, вы увидите, что нагрудная вытачка исчезает полностью.
В дальнейшем, уже имея навык построения чертежа на подобные фигуры, вы можете не вычерчивать нагрудную вытачку вообще.
Так как вся вытачка на полочке оказалась закрытой, при определении пересечения для построения рукава исходим из полочки. Из точки КП проведем дугу радиусом КП-ПП. Возьмем верхнюю из возможных точек коридора и измерим расстояние от нее до точки КС. Для того чтобы пересечение плечевых швов попало в выбранную точку, раствор вытачки на спинке надо увеличить на 0,4 см. Подробно это построение описано при построении сорочки.
Суммарная посадка по рукаву получена:
2 + 2,5 = 4,5 см.

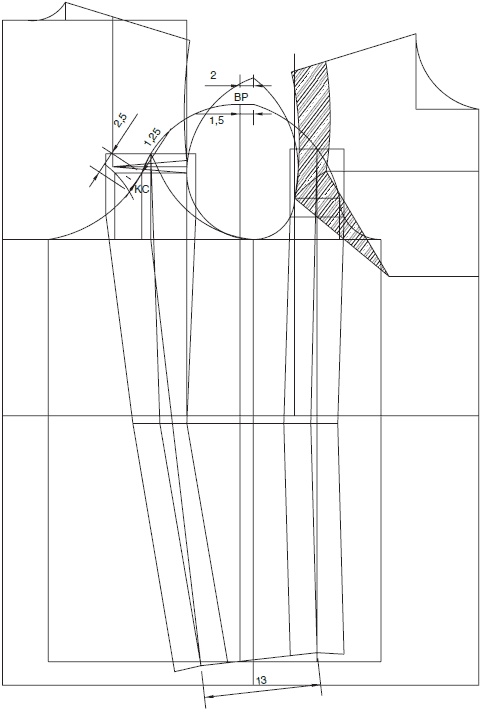

Величина вспомогательного перпендикуляра, соединяющего концы верхних дуг, равна 2 см. От конца правой верхней дуги отложим влево 1,5 см и поставим точку ВР, верхняя точка рукава. Эти 1,5 см будут относиться к окату рукава со стороны переда. Посадка оката рукава на участке ВР-КП составит 1,5 см.
Оставшиеся 0,5 см перпендикуляра отнесем к окату рукава со стороны спины. Помимо этих 0,5 см, мы имеем там еще 2,5 см для припосадки рукава.
Распределим их между верхней и нижней дугами оката. В нижней части 2,5 см разделим пополам. 1,25 см отнесем на припосадку нижней дуги, следовательно, точка КС на окате сдвинется на 1,25 см. Суммарная посадка верхней дуги будет равна 1,25 см плюс 0,5 см с верхнего перпендикуляра. Итого 1,75 см.
Далее построение рукава не отличается от основной схемы.
Распределение талиевых вытачек на сутулых фигурах имеет некоторые особенности. Все дело в том, что излишнюю рельефность по спине в области талии следует скрыть.
Значит, прибавки к обхвату талии и бедер должны быть значительны и сам расчет несколько изменится.
ОТ = 74 + 16 = 90 см;
ОБ = 90 + 10 = 100 см;
ОГ = (20,5 + 20,5 + 12) x 2 = 106 см;
Σлиф = (106 – 90) : 2 = 8 см;
РП = 0 см; РБ = 0,8 см; РЗ = 7,2 см;
Σюбка = (100 – 90) : 2 = 5 см;
РП = 0 см; РБ = 2,2 см; РЗ = 2,8 см.
Итоговая таблица стыковки:
Мужской пиджак имеет, как правило, средний шов на спинке и еще один рельеф ближе к боковому шву. Свободный промежуток 4,4 см – большая величина, поэтому стоит распределить его в эти два рельефа. 3,2 см я уберу в средний шов и 1,2 см – в рельеф.
Небольшой нахлест 1,4 см по боковому шву я игнорирую, так как прибавка к обхвату бедер была большой. Рельефность бедер в мужских изделиях демонстрировать не стоит.
Прибавки по талии и полочке были большие, поэтому на полочке можно дополнительно ввести небольшой рельеф шириной 1 см, которого нет в расчете.
Проверю окончательно ширину бедер по чертежу.
14,7 + 33,9 = 48,6 см
А полуобхват бедер 45 см, значит, игнорировать нахлест по боковому шву можно.
С помощью такого построения основных деталей мы можем скорректировать недостатки фигуры. Далее можно сделать прибавку на застежку, выбрать линию перегиба лацкана и построить классический пиджачный воротник.
Классический мужской пиджак
Фигура 4
Построим классический мужской пиджак на обычную мужскую фигуру. Стандартной ее назвать нельзя, так как по меркам видны нарушение линии талии и выпуклость живота. Поскольку эти отклонения незначительны, даже учитывая их, можно построить пропорциональное, украшающее фигуру изделие.
Мерки и прибавки:
ДСТ = 48 + 1 = 49; БХЛ = 0;
ДС = 50,5 + 1 = 51,5; ЗХЛ = 5;
ДПЛ = 56 + 1 = 57; ТС = 2 вверх;
ШС = 20,3 + 1,2 = 21,5; БХ = 2/0;
ШГ = 20,5 + 1 = 21,5; БУ = 13;
ШК = 19,5; ОТ = 90 + 14 = 104;
ШПР = 12,5 + 2 = 14,5; ОБ = 102 + 10 = 112;
ПХ = 1/0; ОР = 32 + 10 = 42;
ПУ = 5; ДР = 65,5;
ОТ2 = 96 + 8 = 104; ДЛ = 37,5;
ШЖ = 21,5; ВПК = 51;
ВГ = 24 + 0,5 = 24,5; ТП = 2,5 вниз;
ЦГ = 12 + 0,5 = 12,5; ЗХ = 5/4;
ШПЛ = 13,5; ЗУ = 13;
ПХЛ = 0.
Основные расчеты:
К = 3 см, ШГРЛ = 7,7 см
ГЛПР = расч. + 2,5К = 25,7 см
Особенности построения
Из особенностей построения можно отметить, что мы можем не учитывать выпуклость живота, так как берем значительные прибавки к ширинам. В итоге прибавка по обхвату груди составила 8,4 см.
