В январе 1941 года промышленность поставила 172 бронекатера проектов 40, 1124 и 1125, но из-за отсутствия установки МУ к началу Великой Отечественной войны 101 корабль не вошел встрой. Их хотели даже вооружить башнями с трофейных чешских танков. Поэтому РККФ пришлось устанавливать на катера 76,2-мм пушки Лендера образца 1915 года.
И лишь в конце 1942 года на бронекатера проекта 1124 стали поступать башни Т-34 с пушками Ф-34.

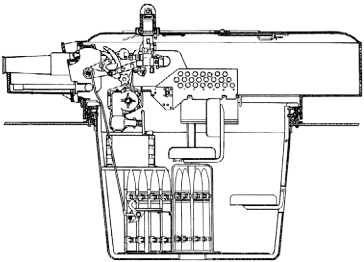

Продольный разрез 76,2-мм башни Т-28 первой модификации, горизонтальное и вертикальное наведение ручное. Такие башни устанавливались на бронекатерах Амурской флотилии. Рисунок выполнен И. И. Черниковым.

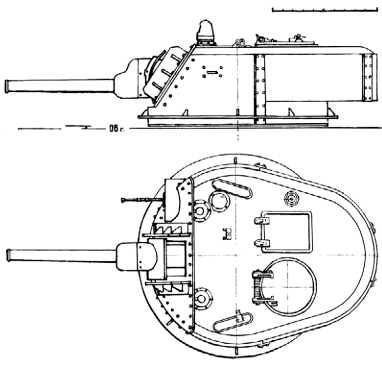

Вид сбоку и сверху башни МУ с 76,2-мм пушкой Л-11. Являлась модификацией башни Т-28, лобовая плита которой наклонена под углом 20°, а по периметру комингса установлен присущий корабельным башням мамеринец. Реконструкция И. И. Черникова.

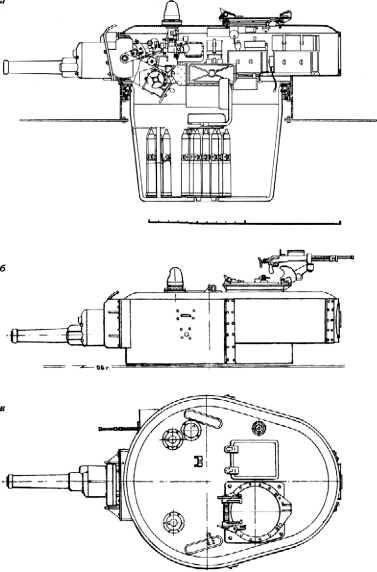

Продольный разрез (а), вид сбоку (б) и сверху (в) башни Т-28 с 76,2-мм пушкой Л-10. Две такие башни стояли на бронекатере № 32 Онежского отряда кораблей. 1942 год. Рисунки выполнены И. И. Черниковым.
76,2-мм зенитная пушка Лендера
Техническое задание на первую зенитную пушку России (76,2/30 мм) разработал в 1912 году капитан В.В. Терновский, а проект — инженер Путиловского завода Ф.Ф. Лендер. Для увеличения скорострельности специальный механизм при откате ствола автоматически открывал клиновой затвор и выбрасывал гильзу, а после вкладывания в казенник очередного снаряда закрывал затвор, взводя ударник. Орудие монтировалось на тумбе с круговым обстрелом. Подъемный механизм обеспечивал угол возвышения до 65°. Масса установки 1,3 т. Боеприпасы — шрапнельные снаряды, дававшие при разрыве облако осколков диаметром 500 м.
Компактная пушка, принятая на вооружение в 1914 году, устанавливалась на специальных повозках, грузовиках, железнодорожных платформах и на палубах кораблей. Всего до 1918 года Путиловский завод изготовил 148 таких орудий.
Модернизированные пушки Лендера с увеличенными углом возвышения ствола до 75° и начальной скоростью снаряда до 588 м/с производились до 1928 года, когда их вновь усовершенствовали, удлинив ствол на 20 калибров (система 9К). С вооружения сняты после Великой Отечественной войны.

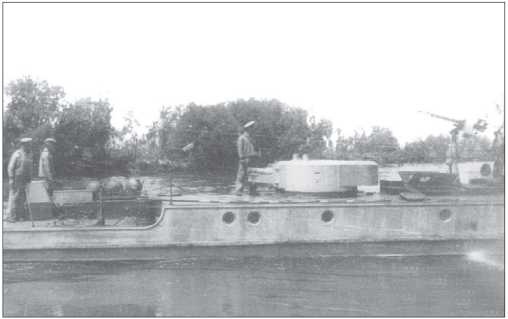

Бронекатер проекта 1124 Амурской военной флотилии, вооруженный артиллерийскими башенными установками танка Т-28.

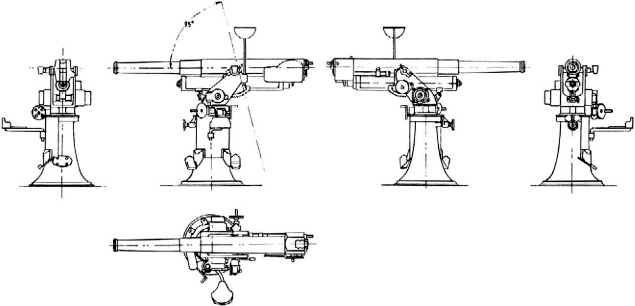

76,2 зенитная пушка Лендлера. Реконструкция И. И. Черникова.

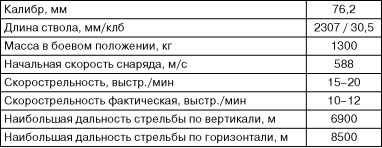

Тактико-технические данные 76,2-мм зенитной пушки Лендера образца 1914/1915 годов
Орудийные башни Т-34
Серийное производство знаменитого танка Т-34 с 76-мм пушкой Л-11 образца 1939 года началось в Харькове 31 марта 1940 года на заводе № 183. В тесной башне, сваренной из катаных броневых плит (угол наклона к вертикали боковых и задних стенок 30°, один люк в крыше), ютились заряжающий и наводчик, он же — командир танка. Внутреннюю связь имели лишь два члена экипажа из четырех — командир и механик- водитель.
Обычно этот танк за элегантные формы и высокую скорость любовно называли «ласточкой», но правильнее его сравнивать с подслеповатым и глухим вепрем, несущимся мимо тактически грамотного и хорошо осведомленного охотника. Широкое применение противником авиации, связи и 88-мм зенитных пушек в качестве противотанковых умаляло бесспорные преимущества Т-34 в мощном противоснарядном бронировании и вооружении.
Для сравнения: в трехместной башне танка вермахта тех же лет Pz-III Ausf.G командир имел особую башенку, а все пять членов экипажа — приборы наблюдения и внутренней связи.
После разгрома под Киевом войск Юго- Западного фронта 12 сентября 1941 года Совет государственной обороны (СГО) решил эвакуировать завод № 183. Первый эшелон покинул Харьков 19 сентября и ушел в Нижний Тагил. Здесь инженеры Урала значительно улучшили конструкцию и технологию сборки.
В конце 1941 — первой половине 1942 года танки Т-34, вооруженные пушкой Ф-34 или модифицированной Ф-34М, выпускали три завода: № 183, Сталинградский тракторный (СТЗ) и № 112 «Красное Сормово» в Горьком.
По проекту головного завода № 183 в задней стенке башни имелся люк для демонтажа поврежденной пушки. На заводе «Красное Сормово» башни отливали, а в кормовой стенке отверстие под люк вырезали на фрезерном станке. При попадании этой части башни под пулеметный обстрел противника отрывались крепежные болты съемного листа. Начальник сектора вооружения А.С. Окунев предложил поднимать кормовую часть башни домкратом, а в образовавшееся отверстие выкатывать пушку, снятую с цапф. Затем отсутствие люка в задней стенке башни стало отличительной чертой танков всех остальных заводов.
На чертежах проекта 1124/1, утвержденных в октябре 1942 года, показана башня завода № 183 с люком в задней стенке.
В апреле 1942 года Уральский завод тяжелого машиностроения (УЗТМ) начал изготовление башен для завода № 183, а в сентябре — серийный выпуск Т-34. Конструктор завода № 183 М.А. Набутовский разработал проект башни с двумя круглыми посадочными люками в крыше и вентилятором. Выпуклая наделка из-за вынесенной за лобовую часть опоры цапф пушки увеличила свободный объем. Танкисты прозвали ее «гайка». Из-за увеличения программы литейные цеха не выполняли план по выпуску башен, и директор УЗТМ Б.Г. Музуруков применил свободные мощности 10 000-тонного пресса «Шлеман». Конструктор И.Ф. Вахрушев и технолог В.С. Ананьев разработали конструкцию штампованной башни.
В июле 1942 года ГКО приказал выпускать Т-34 на Челябинском Кировском заводе (ЧКЗ). Первые танки покинули его цеха уже 22 августа, значительное число башен поступало с УЗТМ. К производству танков подключился и завод № 174 имени К.Е. Ворошилова, эвакуированный из Ленинграда в Омск. СТЗ выпускал и ремонтировал танки, пока линия фронта не подошла к цехам. 5 октября 1942 года по приказу Наркомата тяжелой промышленности работы прекратили.
