Корпус башни в форме усеченного конуса, выполненный из 10-мм брони, защищал прислугу и материальную часть от пуль, мелких осколков снарядов и бомб.
В боекомплект установки входили патроны с бронебойными, бронебойно-зажигательными, бронебойно-зажигательно-трассирующими и зажигательными пулями.
Башня управлялась одним человеком — наводчиком, который являлся и заряжающим. По боевому расписанию к обслуживанию привлекался один подносчик.
Наводку по горизонту и по вертикали осуществлял вручную один человек.

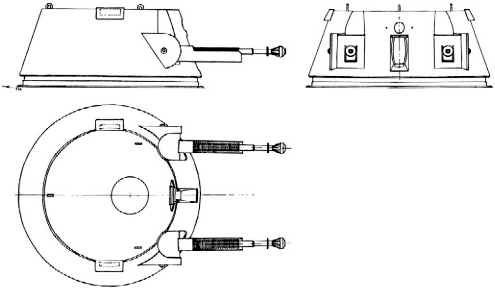

Сварная корабельная башня ДШКМ-2Б для двух 12,7-мм пулеметов ДШК. Рисунок выполнен И. И. Черниковым.

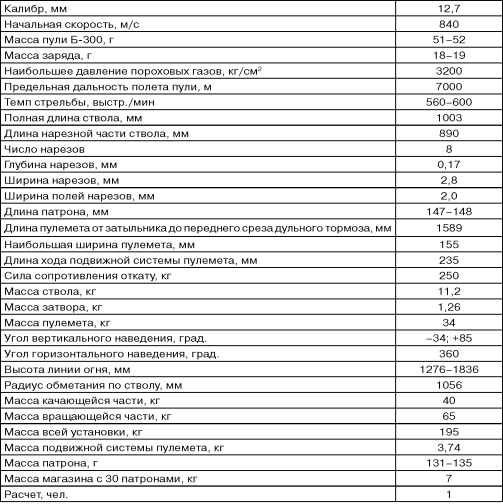

Характеристики 12,7-мм пулемета ДШК

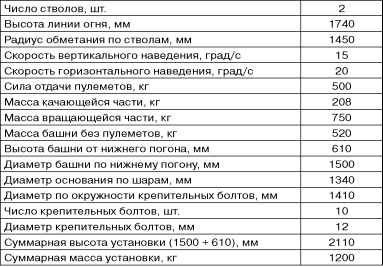

Характеристики 12,7-мм башенной установки ДШКМ-2Б
Корабельная башенная установка ДШКМ-2БУ
В феврале 1943 года ЦКБ-19 разработало проект установки ДШКМ-2БУ, которая являлась модернизацией ДШКМ-2Б. При этом вращающуюся часть изменили с усеченного конуса на шестигранную сварную башенку. Первые образцы переданы в эксплуатацию в августе 1943 года.
ДШКМ-2БУ обеспечивала круговой обстрел по горизонтали и обстрел по вертикали в пределах от -5° до +82°.
Наводка установки как по горизонту, так и по вертикали осуществлялась вручную одним человеком.
Общие данные пулемета ДШК не изменились, но емкость магазина конструкции ОКБ-16 возросла до 50 патронов, а масса — до 8 кг.
Установка снабжалась оптическим прицелом ШБ-К и кольцевым ракурсным прицелом, использовавшимися в зависимости от обстановки.
Корпус башни защищал обслуживающий личный состав и материальную часть от пуль и мелких осколков снарядов и бомб.
В боекомплект входили патроны с бронебойными, бронебойно-зажигательными, бронебойно-зажигательно-трассирующими и зажигательными пулями.
Установку обслуживал один человек — наводчик, он же — заряжающий. По боевому расписанию к обслуживанию приписывался один подносчик.

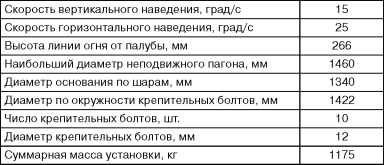

Данные установки ДШКМ-2БУ
Турельная установка МТУ-2
Турельная 12,7-мм установка МТУ-2 открытого типа обеспечивала круговой обстрел по горизонтали и по вертикали в пределах от -5° до +82°, наводка производилась стрелком вручную. Емкость магазина 50 патронов.

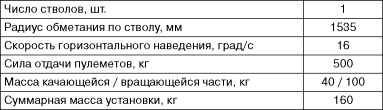

Характеристики 12,7-мм турельной установки МТУ-2

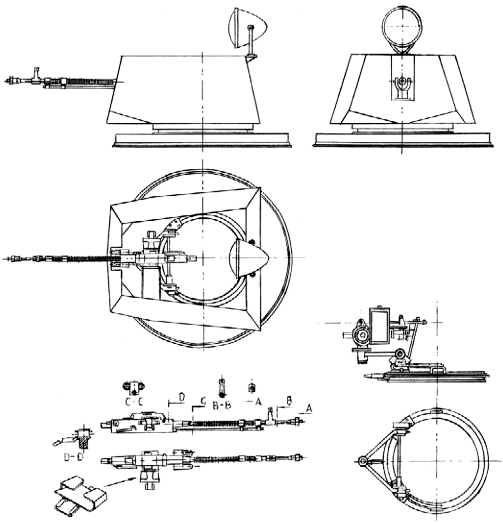

Общее расположение турельной установки МТУ-2 и элементы ее конструкции с 12,7-мм пулеметом ДШК выпуска 1944 года. Рисунки выполнены И. И. Черниковым. Публикуются впервые.
Приложение 4. 37-мм автоматическая зенитная пушка 70-К
Морской 37-мм зенитный автомат 70-К, как версия армейского 61-К, создан в 1938 году и принят на вооружение в 1940 году. Эти надежные и неприхотливые пушки стали основными автоматическими артустановками ВМФ, всего в 1942–1955 годах их произведено 3113 шт.
Но 70-К имела значительные для БКА весогабаритные характеристики, а главное, их не хватало даже для больших кораблей, и эту пушку установили лишь на один катер.
Разработка 37-мм автомата 61-К началась на заводе № 8 в 1935 году. 70-К создана в 1938 году. В 1942–1943 годах 70-К постепенно заменила на большинстве кораблей СССР полуавтоматическую 45-мм артустановку 21 — К. До конца Великой Отечественной войны на ВМФ СССР поступило 1774 орудия 70К.
Пушка 70-К имела ствол моноблок, навинтной казенник и вертикальный клиновой затвор. Автоматика работала за счет энергии отдачи, при коротком откате ствола. Питание автомата патронами — непрерывное, вертикальное, велось из обойм на пять патронов. В откате участвовал пружинный досылатель броскового типа, связанный с казенником.
Воздушное охлаждение оказалось неудачным: непрерывная очередь составляла лишь 100 выстрелов (у ствола с водяным охлаждением не менее 158). После 100 выстрелов ствол с воздушным охлаждением либо следовало заменять (не менее 15 мин), либо ждать его охлаждения около 1,5 часов.
Недостатком автомата являлась большая потеря времени в цикле в результате последовательной работы основных механизмов: накат ствола — досылка патрона — закрывание затвора. Соотношение времени цикла — откат-накат ствола и времени работы всех остальных механизмов автомата (1 к 2) говорило о нерациональности используемой схемы. Свободное движение патронов в приемнике допускало перекосы в магазине и задержки.
Проведенные в 1940 году сравнительные испытания советской 37-мм артустановки 61-К и 40-мм американской ЗАУ «Бофорс» показали, что они не имеют существенных различий в основных характеристиках.

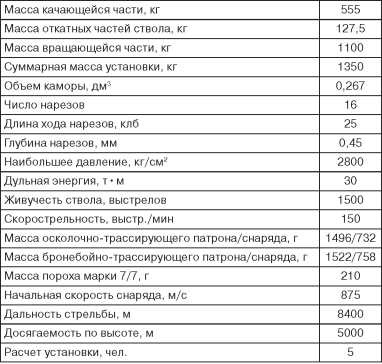

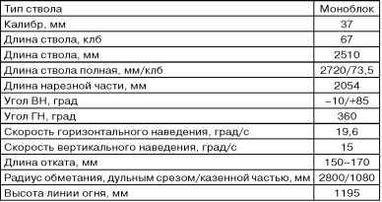

Характеристики 37-мм автоматической зенитной пушки 70-К
Приложение 5. Химвооружение
Во второй половине 1930-х годов для бронекатеров специально спроектирована дымоаппаратура с использованием смеси раствора сернистого ангидрида в хлорсульфоновой кислоте, которая сжатым воздухом подавалась к форсункам и распылялась в атмосферу. В 1941 году дымоаппаратуру демонтировали и заменили дымовыми шашками.
