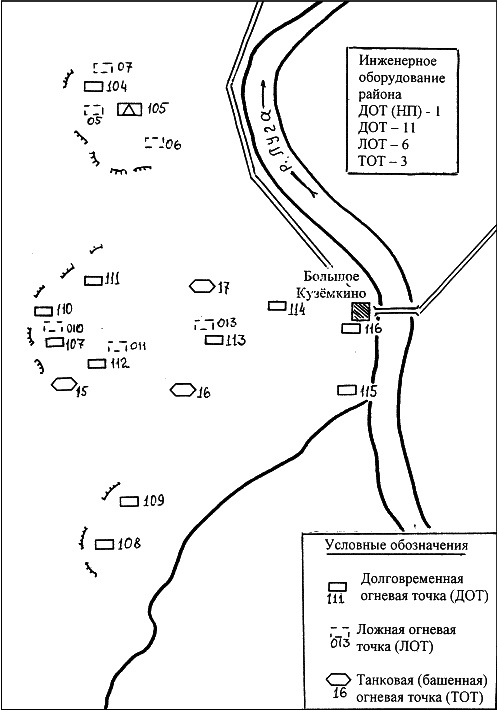

Батальон обороны в районе с. Большие Куземки (Кинигсеппский укрепленный район)
В некоторых сооружениях устраивались косые шахты гильзоотводов для выбрасывания гильз наружу. Но чаще оборудовались специальные погреба с люками для этих же целей. Но в некоторых случаях ДОТы вообще не имели приспособлений для удаления гильз из каземата.
• Каземат для размещения гарнизона встречается чаще в больших — двухъярусных АПК и АППК. Он был приспособлен для отдыха личного состава, принятия пищи и оказания медицинской помощи. Помещение оборудовалось деревянными или металлическими нарами, в ряде случаев заменяемых простой соломой. Здесь же, при отсутствии других помещений, хранились боеприпасы, личные вещи, умывальные принадлежности, обмундирование и т. д.
• Казематы для фильтровентиляционных установок (ФВУ) размещались на нижнем ярусе, а в одноярусных сооружениях — ближе к тыльной стене. Дизельные установки (ДУ) предназначались для выработки электроэнергии и питания систем жизнеобеспечения, в том числе вентиляции и очистки воздуха. Здесь же, по-видимому, находился и запас Г.М. Сведений о марках и типах ФВУ и ДУ у нас, к сожалению, нет.
Кроме того, имелись казематы для размещения гарнизона, казематы для фильтровентиляционных и дизельных установок, казематы-склады, казематы-санблоки. Все они сообщались между собой посредством люков, галерей, металлических и решетчатых дверей, а также шлюзов с газонепроницаемыми дверями.
Вход в капонир или полукапонир запирался стальной дверью, защищенной от попадания снарядов и воздействия ударной волны коленчатым сквозником (П-образным коридором).
В некоторых ДОТах предусматривалось помещение склада-арсенала для хранения боеприпасов, вооружения, различных зипов, обмундирования, снаряжения, продовольствия, медикаментов, строительных материалов.
Проектом предусматривалось оснастить казематы системами освещения, связи (телефонами, радиостанциями и переговорными трубами), водоснабжения (колодцы и скважины), канализации, реже — коллективной системой противохимической защиты (ПХЗ) с газонепроницаемыми шлюзами. Для этого внутренние стены имели многочисленные ниши, отверстия, проемы, трубы различных размеров и сечений.
Некоторые сооружения оборудовались запасными выходами и многочисленными колодцами, шахтами и погребами, назначение части которых нами не установлено. Вероятно, многие из них использовались в соответствии с прямым назначением того или иного каземата.
В укрепленных районах, возведенных на западных границах СССР до осени 1939 года, большинство пулеметных дотов являлись блокгаузами, то есть сооружениями, которые могли вести огонь в широком секторе. Орудийные полукапониры могли вести огонь в сравнительно узком секторе, преимущественно фланговый или косоприцельный. Интервалы между районами простреливались пулеметно-артиллерийским огнем и могли достигать 5 километров.
Наиболее распространенными сооружениями были пулеметные доты-блокгаузы, которые в свою очередь подразделялись на два типа — большие и малые.
Большие ДОСы обычно были двухэтажными и имели размеры примерно 12 на 12 метров. Толщина их стен колебалась от 1,4 до 1,9 метра, а перекрытия — от 0,9 до 1,35 метра. В верхнем этаже этих ДОСов было оборудовано от 3 до 6 амбразур.
Наиболее распространенный вариант ДОСа малого типа имел 2 или 3 амбразуры. Они были одноэтажными, размером 8–9 на 6 метров, с толщиной стен от 1 до 1,5 м., перекрытия 0,8–0,9 метра. Подобные ДОСы размещались позади сооружений большого типа, между ними или прикрывали их с тыла. Кроме того, они устанавливались в промежутках между БРО.
Данные оборонительные сооружения с полутораметровыми стенами могли выдерживать многократные попадания 203-мм бетонобойных снарядов и единичные — снарядов калибра 280–305 мм. ДОСы с более тонкими стенами выдерживали многократные попадания 152-мм и единичные — 203-мм снарядов. Изнутри стены и потолки имели обычно противооткольное покрытие из стали толщиной 5–7 мм, что исключало поражение гарнизона осколками бетона. Иногда вместо противооткольного покрытия во внутренний слой бетона укладывалась мелкоячеистая проволочная сетка в два-три слоя.
Пулеметные амбразуры имели конусообразную форму, сужающуюся во внутрь. Их наружное отверстие имело ширину 1,5–3 метра и высоту около 0,4 метра, а внутреннее — 0,12 метра в ширину и 0,18 метра в высоту. Попасть в такую амбразуру, тем более расположенную у самой земли, даже из противотанкового орудия было почти невозможно. Кроме того, оно перекрывалось бронезаслонкой толщиной 20–40 мм, которая могла принимать три фиксированных положения по высоте, так что размеры отверстия можно было регулировать с помощью специального рычага в зависимости от положения ствола пулемета.
В ДОТах пулеметы Максима образца 1910 г. устанавливались на специальном металлическом или деревянном станке. Если использовался первый, то наводчик сидел верхом на велосипедном сиденье и мог поворачивать пулемет, упираясь ногами в пол. Вертикальную наводку во время стрельбы осуществлял второй номер с помощью особого подъемного винта (как это было предусмотрено и для пулемета на полевом станке). Если же станок был деревянным, то первый номер осуществлял горизонтальную наводку, передвигая пулемет руками. На каждый станковый пулемет полагалось иметь по 20 тыс. патронов, а на ручной — по 10 тыс. При этом на станковый пулемет приходилось по восемнадцать лент, которые должны были храниться набитыми, что составляло 4,5 тыс. патронов на ствол, а оставшиеся 15,5 тыс. содержались в цинках в хранилище в нижнем этаже ДОТа или в каземат-убежище.
Орудийные полукапониры (орпк) были рассчитаны на ведение, как правило, фланкирующего огня. В большинстве своем они были двухэтажными и располагались так, чтобы своим огнем фланкировать противотанковые рвы, простреливать промежутки между батальонными районами обороны. Подступы к ним обычно прикрывали пулеметные ДОСы.
Каждый орпк был вооружен одним или двумя орудиями и мог иметь, кроме того, еще один-два пулемета. Толщина их стен и покрытия была такой же, как и пулеметных ДОСов большого типа, но оборонительные качества этих сооружений еще более усиливались земляной обсыпкой.
Артиллерийские доты вооружались 45-мм и 76-мм пушками. 45-мм пушки могли вести огонь по горизонту в секторе 60 градусов, при углах возвышения и склонения по 10–15 градусов. Дальность стрельбы до 2 километров, а по танкам — до одного километра. Также они оснащались 76-мм пушкой образца 1902 г. со стволом в 30 калибров на казематном лафете Путиловского завода 1932 г. Иногда вместо классической «трехдюймовки» устанавливали ее «противоштурмовой» вариант образца 1903 г. со стволом, укороченным до 20 калибров. Дальность стрельбы казематной «трехдюймовки» достигала 5500 метров, угол возвышения — 12 градусов, снижения — 7 градусов, горизонтальной наводки — 40 градусов.

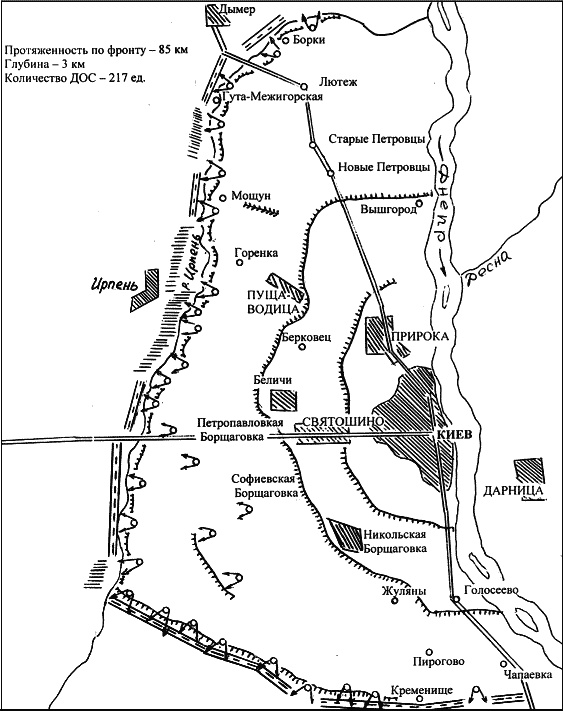

Киевский оборонительный район
