При рассмотрении проекта Д-4 в НТК УММ конструктор не представил никаких расчетов к своему проекту, и все объяснения сводились к авторитетным заявлениям, что «обязательно все механизмы будут действовать, что называется на большой палец.
Я считаю совершенно излишними проведенные т. Дыренковым затраты на изготовление стальных коробок для определения давления воды на танк. Все это можно было бы сделать теоретически, путем привлечения специалистов, знакомых с расчетами подводных лодок.
Все это заставляет меня просить Вас:
1. Поручить т. Дыренкову представить в НТК все основные чертежи Д-5 с необходимыми расчетами.
2. До рассмотрения в НТК проекта и расчетов по танку Д-5 прекратить изготовление отдельных агрегатов по танку этого типа».
Видимо доклад Бокиса руководство УММ РККА восприняло серьезно, направив его «наверх». В результате, по распоряжению заместителя председателя РВС СССР Н. Тухачевского для рассмотрения проектов Дыренкова создали специальную комиссию, состав которой был весьма внушительным. В состав последней входили не только военные, но и представители промышленности — работники танковых заводов и КБ: начальник техуправления УММ РККА Г. Бокис, председатель НТК УММ И. Лебедев и члены НТК Браверман и Рожков, начальник КБ № 3 ОКМО С. Гинзбург и его заместители К. Заславский и О. Иванов, начальник танкового КБ завода «Большевик» В. Симский, а также начальник Т2К ХПЗ Н. Тоскин. Таким образом, для заключения по танкам Дыренкова привлекли практически всех руководителей коллективов, которые на тот момент занимались конструированием танков.
Комиссия прибыла на завод Можерез в середине ноября 1931 года. Она ознакомилась с чертежами Д-4 и Д-5, макетом танка Д-5 и выслушала доклад Н. Дыренкова. В результате обсуждения члены комиссии пришли к следующим выводам:
«1. Конструкция танка Д-4, имеющего колесный, гусеничный, железнодорожный ход и подводную проходимость, предложенная т. Дыренковым, фактически в данный момент не существует. В процессе разработки машины выяснилась невозможность применить автомобильный колесный ход и использовать два мотора «Геркулес» мощностью 160 л.с.
2. Комиссия считает, что т. Дыренков с заданием по конструированию танка Д-4 не справился, и был вынужден на основе своей старой конструкции Д-4 приступить к разработке и постройке нового танка Д-5 с мотором М-17 мощностью 500 л.с. В конструкции оставлены: гусеничный и железнодорожный ход, и подводная проходимость. Автомобильный колесный ход, запроектированный для 12-тонной машины, снят за невозможностью исполнения для машины весом в 25 т.
3. Конструкция Д-5 предусматривает изжитие дефектов Д-4, но имеет, по мнению Комиссии, следующие крупные недостатки:
а). Носовая часть корпуса неудачна, так как вследствие наличия значительных мертвых пространств, наблюдение за дорогой затруднительно для водителя.
б). В Д-5 поверхность охлаждения радиатора взята избыточной против Кристи, и поставлен более мощный вентилятор. Однако, по мнению Комиссии, надежность охлаждения не является достаточно обеспеченной, так как затрудненные проходы потоков воздуха потребуют специальный мощный вентилятор
в). Трансмиссия, состоящая из двух коробок скоростей, имеет избыточный запас прочности в своих основных деталях. Комиссия считает эту конструкцию нецелесообразной и полагает, что обычная конструкция коробки скоростей даст значительную экономию в размерах машинного отделения, а следовательно, и в весе танка.

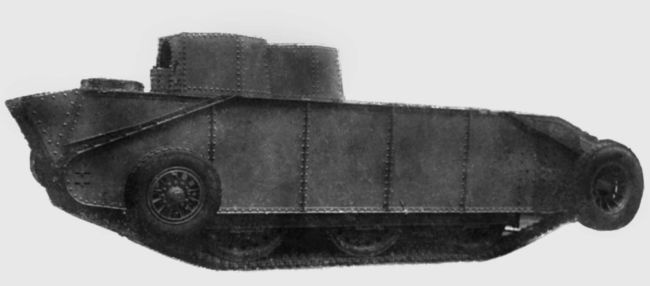

Танк Д-4, вид слева. Хорошо видна конструкция бортового экрана и автомобильные колеса для движения по дороге (АСКМ).
г). Бортовые фрикционы по своим размерам достаточны для обеспечения работы танка, однако расположение их в корпусе неудачно.
д). Система подвески поддерживающих колес с весьма ограниченным ходом вниз, не приемлема вследствие ненадежности работы ее на пересеченной местности.
е). Конструкция механизмов для подводного хода нуждается во всесторонней проверке.
На основании вышеизложенного, Комиссия считает Д-5 экспериментальной машиной для проверки работы железнодорожного и гусеничного хода, который может быть использован для мотоброневагонов и мощных танков, и подводной проходимости. Танк не может служить образцом для серийного производства».

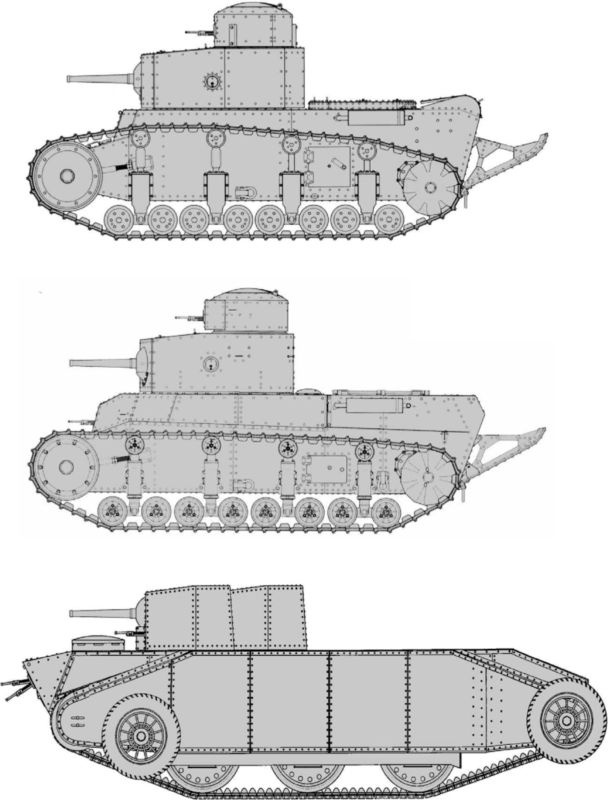

Сравнительные размеры танков Т-12, Т-24 и Д-4 (сверху вниз). Хорошо видно, что танк Дыренкова значительно длиннее и массивнее.
Однако неугомонный Дыренков обратился за помощью к заместителю наркома обороны СССР М. Тухачевскому и получил добро на постройку Д-5! Но из-за частых и длительных командировок Дыренкова на Мариупольский завод для разработки и внедрения в производство изобретенной им брони марки Д работы по новому танку затянулись. К ноябрю 1932 года был построен макет Д-5 в натуральную величину, подготовлены чертежи и изготовлен ряд деталей и агрегатов.
Помимо Д-4 и Д-5 Дыренков предложил и еще один проект «маневренного» танка. Дело в том, что после прибытия в СССР танков Кристи, и введения их в систему вооружения РККА в мае 1931 года, управление моторизации и механизации приняло решение о проектировании на основе танка Кристи машины с более высокими боевыми и техническими характеристиками.
6 июня 1931 года были утверждены тактико-технические требования на разработку колесно-гусеничного танка типа Кристи. Причем во главу угла ставились «быстроходность, высокая проходимость по всем грунтам и высокий километраж службы до ремонта». По требованиям предполагалось создать машину массой не более 14 т, с двигателем мощностью не менее 500 л.с., скоростью на гусеницах не менее 40 км/ч. Машину предполагалось вооружить 76 и 37-мм пушками и двумя пулеметами, причем «одно орудие и один пулемет во вращающейся башне, второе орудие может быть не во вращающейся башне». Максимальная толщина брони определялась в 20–30 мм, экипаж «не менее трех человек». При этом предполагалось, что «при проектировании этой машины должны быть приняты все меры к использованию идущих или предполагающихся в производстве агрегатов, частей и механизмов».
Узнав об этом, неутомимый Дыренков тут же предложил разработать такой танк по вышеприведенным тактико-техническим требованиям. Этот проект получил обозначение Д-38. Через пять месяцев, 18 ноября 1931 года, Дыренков представил макет боевого отделения в натуральную величину и чертежи новой машины. Рассмотрев проект Д-38, комиссия УММ РККА составила следующее заключение:
«1. Размеры боевого помещения совершенно недостаточны для обслуживания и ведения одновременного огня из 37-мм пушки, размещенной в башне, и 76 мм за лобовой стенкой корпуса.
Боевое отделение будет достаточно только при условии оставления одного орудия в башне или корпусе что, однако, не соответствует тактико-техническим требованиям. Таким образом, пункт технических требований об увеличении огневой мощи танка Кристи не выполнен.
