Внутри корпуса укладывались ящики ЗИПы для пушки, пулемета и ТОП, инструменты, домкрат, огнетушитель и шанцевый инструмент. Цепи «Оверолл» размещались снаружи на задних крыльях и крепились винтами с барашками к кронштейнам, приваренным к корпусу. При боевой массе 4800 кг с экипажем из 4 человек новый бронеавтомобиль развивал максимальную скорость по шоссе более 52 км/ч, превосходя по этому показателю БА-6.
Осенью 1936 года в КБС Ижорского завода изготовили облегченный вариант БА-6м, вооруженный одним 12,7-мм пулеметом ДК в башне и одним ДТ в лобовом листе корпуса. Боевая масса машины, получившей обозначение БА-9, составляла 4300 кг, экипаж – 4 человека, боекомплект – 1000 патронов к ДК (20 лент по 50 штук) и 2583 (39 магазинов) к ДТ.

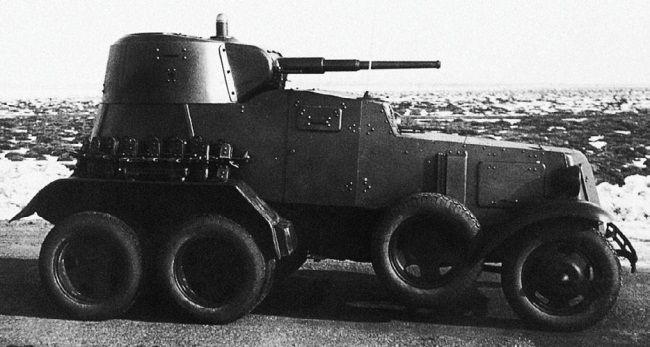

Бронеавтомобиль БА-10А выпуска 1938 – первой половины 1939 годов, вид справа (АСКМ).
После краткосрочных заводских испытаний материалы по БА-9 доложили наркому обороны К. Ворошилову, который распорядился начать в 1937 году выпуск броневиков и танков с 12,7-мм пулеметами вместо 45-мм орудий. Однако при размещении заказа на выпуск машин с крупнокалиберными пулеметами военные столкнулись с проблемой нехватки вооружения для них. В январе 1937 года помощник начальника АБТУ Свиридов в своем письме на имя начальника вооружений и технического снабжения РККА И. Халепского сообщал: «По Вашему указанию в соответствии с указанием Народного Комиссара Обороны СССР тов. Ворошилова планом заказов на 1937 год предусмотрено вооружение 100 бронеавтомобилей с конической башней пулеметом ДК (речь идет о БА-9. – Прим. автора), а также вооружение 50 БТ-7 и 50 Т-26 пулеметами ДК… Вопрос о выпуске бронемашин с пулеметами ДК уже согласован с промышленностью.
Все необходимые заявки на ДК в свое время были сделаны Артиллерийскому управлению РККА. 9 января с.г. отдел стрелкового вооружения сообщил мне, что запланировал для АБТУ РККА только 50 пулеметов ДК. Это решение ведет к срыву намеченной автобронетанковым управлением программы по вооружению боевых машин крупнокалиберными пулеметами. Прошу Ваших указаний начальнику Главного Артиллерийского Управления о выдаче АБТУ РККА минимум 250 пулеметов ДК с установками».

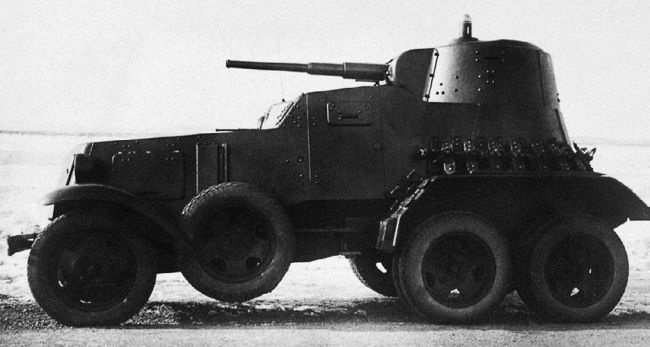

Бронеавтомобиль БА-10А выпуска 1938 – первой половины 1939 годов, вид слева.
Видно крепление вездеходных цепей «Оверолл» (АСКМ).
3—5 марта специально назначенная комиссия провела испытания ДК в бронеавтомобиле БА-9 с целью определения пригодности машины для серийного производства. В выводах комиссии отмечалось, что в броневике «установка вооружения и механизмов неудовлетворительна, требуется их изменение и переустановка».
Но из-за проблем с производством пулеметов ДК вооружение ими броневиков и танков не состоялось. Поэтому после изготовления в марте 1937 года второго образца БА-9 работы по этой машине свернули.
Для испытаний БА-6м приказом № 0107 начальника вооружения и технического снабжения РККА И. Халепского от 29 декабря 1936 года назначалась комиссия под председательством начальника ЛБТКУКС полковника П. Бубина, которой поручалось проведение войсковых испытаний бронеавтомобиля.
Всего за время испытаний, проходивших с 11 января по 17 марта 1937 года в районе Ижорского завода, машина прошла 4207 км, из них по гудронированному шоссе 1875 км, по щебенчатому шоссе 1794 км и по проселочным дорогам 538 км. В заключении отчета о войсковых испытаниях БА-6м говорилось:
«Несмотря на замену двигателя ГАЗ-АА на двигатель М-1 и полученные в результате этого повышенные боевые свойства данного броневика, мощность двигателя для данного веса все же остается недостаточной. Разрешить можно двумя путями: повысить мощность до 90-100 л.с. или уменьшить вес, заменив 45-мм пушку крупнокалиберным пулеметом…
За время испытаний было 4 случая проседания шин «ГК» (из 10 имеющихся на машине) через 1700–2000 км, что свидетельствует о плохом качестве продукции некоторых колес». Кроме того, предлагалось разработать наружную укладку шанцевого инструмента, усилить конструкцию сидений для экипажа и крепление задних крыльев.
В апреле 1937 года Главный военный совет Красной Армии принял решение о развертывании серийного производства БА-6м, устранив выявленные недостатки в конструкции машины. Летом на Ижорском заводе изготовили улучшенный вариант БА-6м, получивший обозначение БА-10.
В качестве базы использовалось шасси ГАЗ-ААА с двигателем М-1 и такими же, как у БА-6м, изменениями. Кроме того, усиливалась дополнительными ребрами жесткости передняя ось, передняя поперечина рамы шасси укреплялась специальной планкой, а глушитель переносился назад. Вся электропроводка убиралась в специальные бронированные шланги, а индукционная катушка, распределительные и запальные свечи помещались в экранированной латунной коробке.

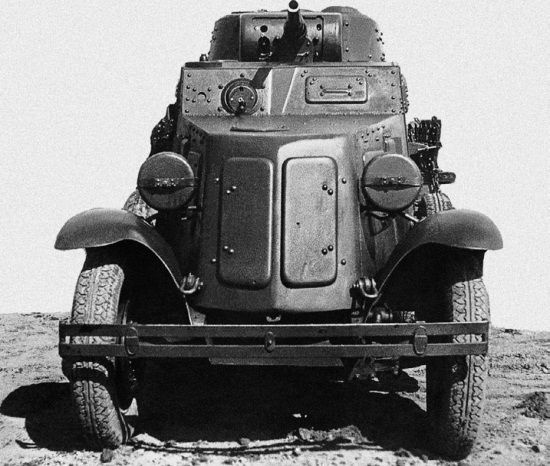

Бронеавтомобиль БА-10А выпуска 1938 – первой половины 1939 годов, вид спереди.
Фары закрыты броневыми крышками (АСКМ).
Корпус БА-10, аналогичный по конструкции корпусу БА-6м, изготавливался из 3—10-мм броневых листов, сваренных между собой. Детали корпуса и внутреннего оборудования, не связанные сварными швами, крепились при помощи пулестойких заклепок и болтов. Крепление броневого корпуса к раме шасси осуществлялось при помощи 6 основных кронштейнов и двух вспомогательных, причем на последние устанавливались вращающиеся запасные колеса.
В отличие от БА-6м, люки и двери БА-10 устанавливались на внутренних секторных петлях и имели отбортовки для защиты от попадания внутрь корпуса свинцовых брызг при обстреле. Боковые лючки для доступа к двигателю могли открываться вверх на 180 градусов, а двери для посадки экипажа – вперед до 75 градусов. В дверях имелось по одному смотровому лючку откидывавшемуся вверх на 90 градусов. В этом положении лючки удерживались пружинными стопорами, а в закрытом запирались защелкой. В боевой обстановке наблюдение велось через смотровую щель шириной 3 мм с броневой заслонкой. По периметру лючка приваривался стальной «воротник» для защиты от свинцовых брызг. Над входными дверями крепились специальные козырьки для предотвращения попадания дождевой воды в корпус. Для улучшения охлаждения при закрытых жалюзи в верхнем откидном листе над двигателем имелся лючок на двух секторных петлях, который поднимался вверх водителем.

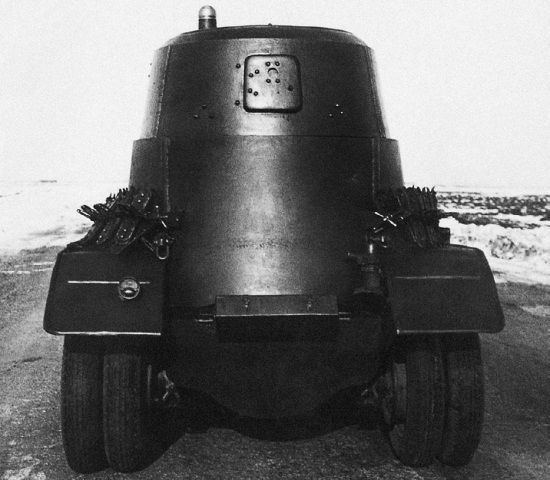

Бронеавтомобиль БА-10А выпуска 1938 – первой половины 1939 годов, вид сзади.
