САМОХОДНЫЕ УСТАНОВКИ СУ-5 («МАЛЫЙ ТРИПЛЕКС»). 22 марта 1934 года постановлением Совета труда и обороны (СТО) при Совете народных комиссаров (СНК) СССР был утвержден план перевооружения Красной Армии современной артиллерийской техникой. Наряду с обычными образцами орудий предполагалось разработать и целую гамму самоходных артиллерийских систем.
Опытный образец самоходной установки СУ-5-1 на огневой позиции, вид сверху с расчетом. Ленинград, завод № 185 имени Кирова, осень 1935 года. (АСКМ).
Одной из задач было создание так называемого «малого триплекса» — трех типов различных артиллерийских орудий, установленных на едином шасси. Эти машины предполагалось использовать для огневой поддержки танковых и кавалерийских частей на поле боя. Работы по проектированию таких самоходок начались на заводе опытного машиностроения имени Кирова весной 1934 года. Общее руководство осуществляли П. Сячентов и С. Гинзбург, ответственным конструктором был Москвин. Первые три машины, получившие обозначение СУ-5-1, СУ-5-2 и СУ-5-3, были изготовлены к осени того же года.
Все самоходки имели единое шасси и различались главным образом вооружением: на СУ-5-1 стояла 76-мм пушка обр. 1902/30 года, на СУ-5-2 — 122-мм гаубица обр. 1910/1930 года и на СУ-5-5-3 — 152-мм дивизионная мортира обр. 1931 года. Углы горизонтального обстрела (без поворота машины) составляли 30 градусов (СУ-5-1, СУ-5-2) и 12 градусов (СУ-5-3), углы вертикального наведения — от -5 до +60 градусов (СУ-5-1, СУ-5-2) и от 0 до +72 градусов (СУ-5-3).
Боевая масса СУ-5 составляла 10,2 — 10,35 т, экипаж состоял из пяти человек. В качестве базы использовалась ходовая часть, двигатель и трансмиссия танка Т-26. Корпус состоял из отделения управления, моторного и боевого. В отделении управления находилась трансмиссия и сиденье водителя. Моторное отделение находилось в средней части корпуса и отделялось от других бронированными перегородками. В нем находился двигатель (с укороченным карданным валом), главный фрикцион, вентилятор, радиатор, масляный и бензиновый баки. Последние отделялись перегородками от двигателя и друг от друга. Моторное отделение соединялось специальным карманом с боковыми отверстиями для выброса охлаждающего воздуха.

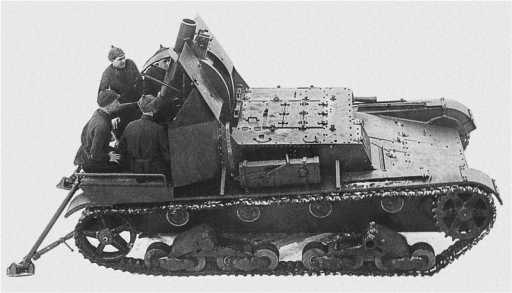

Опытный образец самоходной установки СУ-5-2 на огневой позиции с расчетом. Ленинград, завод № 185 имени Кирова, осень 1935 года (АСКМ).

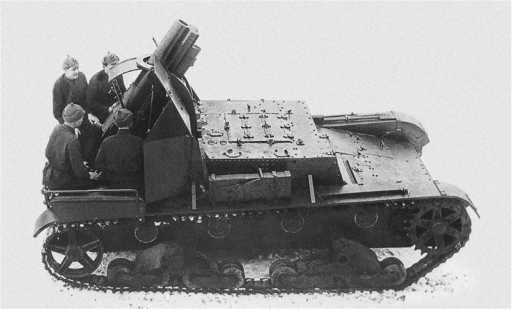

Опытный образец самоходной установки СУ-5-3 на огневой позиции, вид сверху с расчетом. Ленинград, завод № 185 имени Кирова, осень 1935 года. (АСКМ).

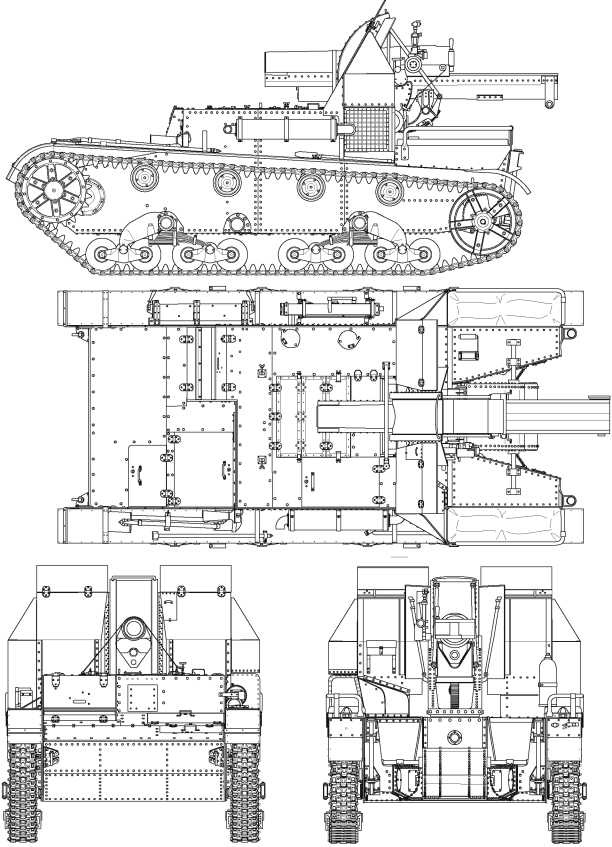

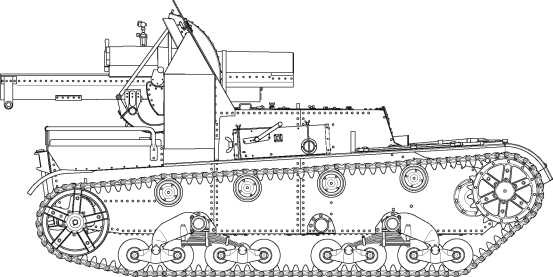

Самоходная установка СУ-5-2 (со 122-мм гаубицей) выпуска 1936 года.
В крыше имелось отверстие с броневыми жалюзи и два люка для доступа к карбюратору, свечам, клапанам и масляному фильтру.
Боевое отделение находилось в корме машины. Здесь за 15-мм броневым щитом устанавливалось вооружение и места для расчета. Из всех самоходок только у СУ-5-1 имелся возимый боекомплект из 8 выстрелов. Для подвоза боеприпасов на поле боя предполагалось использовать бронированный подвозчик боеприпасов. Перед началом стрельбы у СУ-5 опускался на землю специальный сошник, а кроме него имелись и дополнительные упоры.
Заводские испытания всех трех машин прошли с 1 октября по 29 декабря 1934 года. Всего самоходки прошли: СУ-5-1 — 296 км, СУ-5-2 — 206 км и СУ-5-3 — 189 км, причем последняя 1 ноября была отправлена на парад в Москву. Кроме пробегов, машины испытывались стрельбой — по 50 выстрелов СУ-5-1 и СУ-5-1 и 23 выстрела СУ-5-3. Выводы по результатам испытаний были сделаны следующие:
«Самоходные установки обладают тактической подвижностью, позволяющей им передвигаться по дорогам и вне дорог. Переход в боевое положение для 76 и 122-мм СУ-5 — немедленно, для 152-мм машины — 2–3 минуты (необходимость ведения стрельбы с упорами).
Недостатки: недостаточна прочность кронштейна, связывающего люльку с цапфовой обоймой, слабы бандажи опорных колес.
Все выявленные дефекты принципиального значения не имеют и вполне устранимы» (20).
В течение 1935 года завод № 185 вел интенсивные испытания опытных образцов СУ-5, внеся в их конструкцию большое количество изменений. В частности, на СУ-5-2 разместили возимый боекомплект, состоящий из 4 снарядов и 6 зарядов (122-мм гаубица имела раздельное заряжание).
Планом на 1936 год предполагалось изготовить партию из тридцати CУ-5. Причем военные отдали предпочтение СУ-5-2 со 122-мм гаубицей: от СУ-5-1 отказались в пользу танка АТ-1, а для 152-мм гаубицы на СУ-5-3 оказалась слабоватым базовое шасси.
Первые десять серийных СУ-5-2 были собраны к лету 1936 года. Две из них тут же направили в 7-й механизированный корпус для прохождения войсковых испытаний, которые длились с 25 июня по 20 июля 1936 года в районе Луги. Пробег машин составил 988 и 1014 км, каждая из них сделала по 100 выстрелов. Результаты испытаний были следующими:
«1. СУ-5-2 войсковые испытания выдержали.
2. СУ-5-2 достаточно подвижны и прочны на походе, имеют достаточную проходимость по местности, устойчивы при стрельбе.
3. При внесении изменений и дополнений самоходные установки желательно принять на вооружение мехсоединений как артиллерию непосредственной поддержки.
4. Как правило, самоходные установки использовать с открытых позиций как артиллерию сопровождения.
Основные выявленные недостатки:
— увеличить возимый боекомплект до 10 снарядов;
— усилить рессоры;
— необходимо увеличить мощность двигателя, так как СУ-5 перегружена;
— перенести глушитель в другое место;
— оборудовать вентиляцией отделение водителя».
Часть этих недостатков удалось устранить в ходе изготовления оставшихся двадцать CУ-5, но повысить мощность двигателя и усилить подвеску так и не удалось. Несколько последних машин, выпущенных осенью 1936 года, получили дополнительные броневые листы для прикрытия сидений орудийного расчета с боков.
Предполагалось внести в конструкцию СУ-5 изменения и улучшения по результатам войсковой эксплуатации, а затем начать их серийный выпуск. Но вместо этого в 1937 году все работы по программе «малый триплекс» были свернуты.
