Главная башня оснащалась подвесным полом, приподнятым над днищем корпуса и закреплённым четырьмя кронштейнами к погону башни. Стойки сидений командира и наводчика имели снизу барабанные укладки для 12 снарядов (по 6 штук каждая). Между сиденьями находилась стоика для 8 снарядов. Откидное сиденье радиста (он же заряжающий) крепилось шарнирно на задней стойке пола.
Обе малые башни одинаковы по своему устройству и различались между собой только расположением смотровых щелей.
ВООРУЖЕНИЕ. Первоначально танки Т-28 вооружались 76,2-мм танковой пушкой КТ-28 («Кировская танковая») образца 1927/1932 годов с длиной ствола в 16,5 калибров. В ней использовалась качающаяся часть 76,2-мм полковой пушки образца 1927 с укороченной с 1000 до 500 мм длиной отката, увеличенным с 3,6 до 4,8 л количеством жидкости в накатнике и утолщёнными стенками салазок с 5 до 8 мм. Кроме того, был введён новый подъёмный механизм, ножной спуск и новые прицельные приспособления. В боекомплекте пушки КТ-28 имелись осколочно-фугасные снаряды и шрапнель.
Пушка устанавливалась в маске и имела телескопический и перископический прицелы — ТОП образца 1930 года и ПТ-1 образца 1932 года. ТОП располагался слева от пушки, а ПТ-1 — на крыше башни с левой стороны и соединялся с пушкой специальным приводом. Кроме того, с правой стороны в крыше башни, симметрично с перископическим прицелом, размещалась командирская панорама ПТК. Справа от пушки в шаровом яблоке устанавливался пулемёт ДТ, ещё один такой же пулемёт располагался в нише башни.

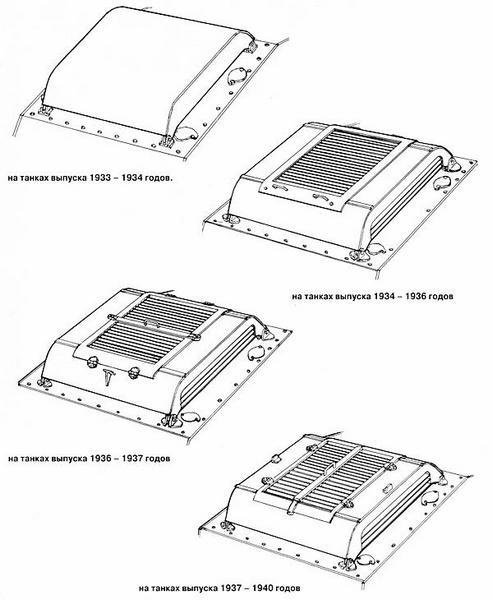

Типы надвентиляторных жалюзи танков Т-28.

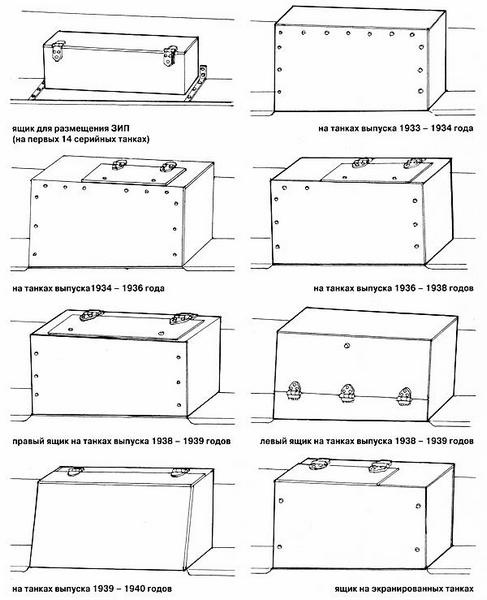

Типы ящиков для приборов дымопуска танков Т-28.

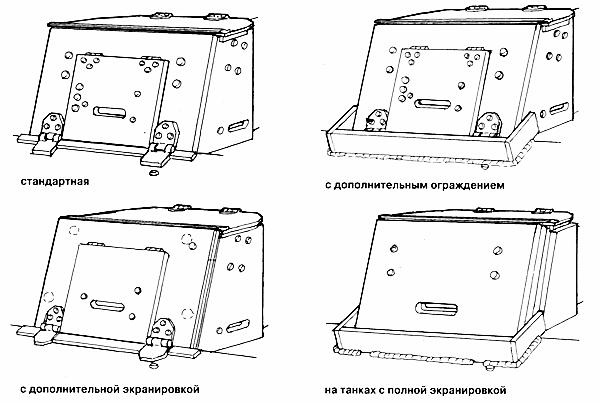

Варианты будок механика-водителя Т-28.
Типы глушителей танков Т-28.

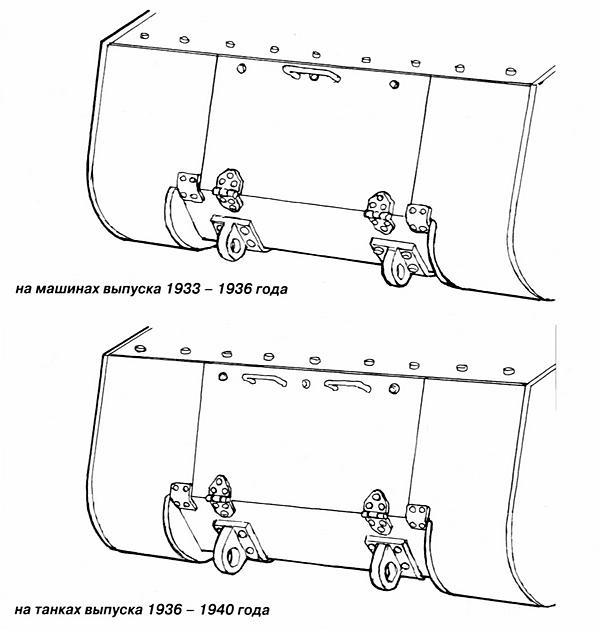

Люки для доступа к трансмиссии танков Т-28.
Малые башни вооружались одним пулемётом ДТ и имели угол обстрела по горизонту 165 градусов.
Боекомплект танка Т-28 составлял 69 снарядов для орудия и 126 пулемётных магазинов (7958 патронов).
Следует отметить, что пушка КТ рассматривалась «как временная мера для вооружения танков Т-28, вплоть до отработки специальной 76-мм танковой пушки ПС-3». Последняя разрабатывалась в артиллерийском КБ завода «Большевик» под руководством П. Сячентова. Однако к концу 1936 года ПС-3 так и не была доведена «до ума», а после ареста «врага народа» Сячентова работы по этой артсистеме свернули.
Параллельно с разработкой ПС-3 артиллерийское КБ Кировского завода под руководством Маханова спроектировало танковую пушку Л-10 с длиной ствола в 26 калибров. При испытании в конце 1936 — начале 1937 года опытный образец Л-10 показал неплохие результаты: бронебойный снаряд на дистанции 1000 м пробил 50 мм броневую плиту, стоящую под углом в 30 градусов. Однако в ходе дальнейших испытаний в конструкции артсистемы выявился целый ряд недостатков, потребовавших доработки конструкции, продлившейся целый год. Тем не менее, все недостатки устранить не удалось, хотя в апреле 1938 года пушка Л-10 принимается на вооружение, а с конца того же года её стали устанавливать в танки Т-28. Всего с 1937-го по 1940-й год изготовили 330 орудий Л-10, и ещё 17 — в начале 1940-го «для восполнения потерь в ходе боевых действии на финском фронте».

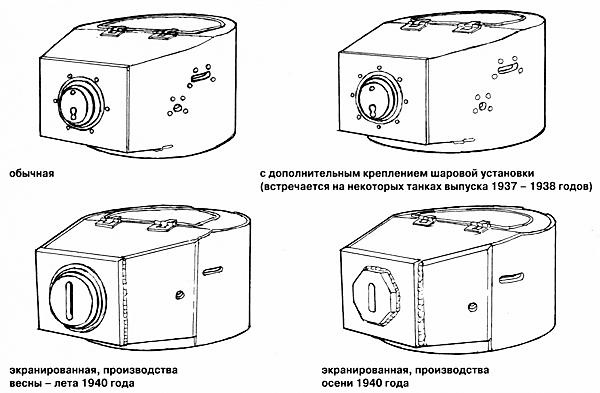

Варианты малых пулемётных башен танков Т-28.

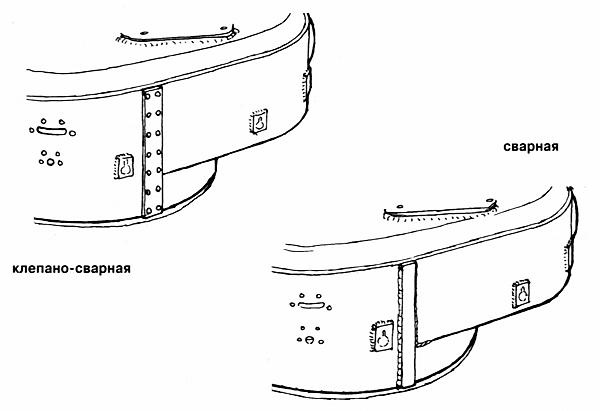

Большие башни танка Т-28.

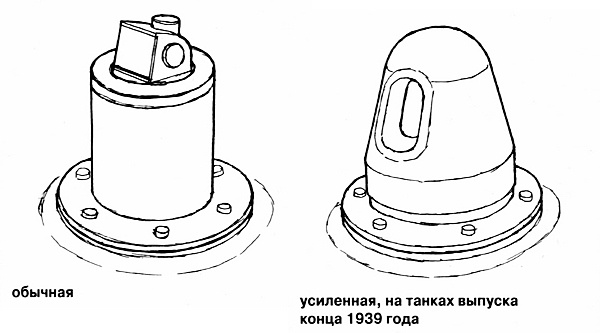

Бронировка приборов наблюдения танков Т-28.

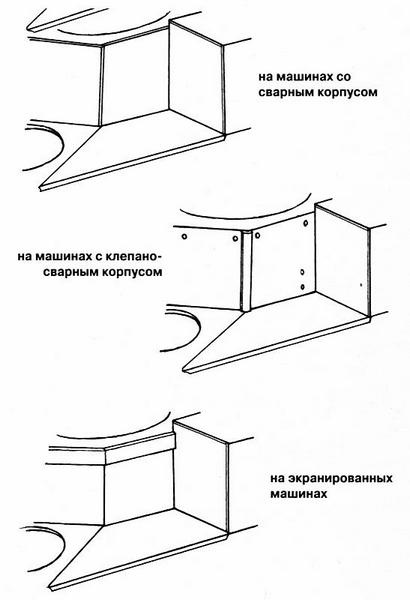

Подбашенная коробка танков Т-28.
К сожалению, автору не удалось найти точного количества Т-28, вооружённых Л-10. Так, в докладе начальника АБТУ РККА от 3 января 1940 года сказано: «В настоящий момент в армии имеется около 240 танков Т-28 с пушкой Л-10, остальные вооружены системами КТ». Кроме того, в докладе военпреда АБТУ на Кировском заводе А. Шпитанова, датированном 8 апреля 1940 года, говорится: «За время войны с белофиннами завод проделал для Красной Армии большую работу…
Отремонтировано 96 танков Т-28, не считая ремонтов, произведённых на фронте. Все Т-28 перевооружены с системы КТ-28 на Л-10». Учитывая, что из этих 96 танков часть машин уже была вооружена пушками Л-10, а также то, что часть Л-10 находилась на полигоне и использовалась для вооружения других объектов (например, бронекатеров), общее число танков Т-28 с Л-10 составляло около 300 машин.
Следует отметить, что по сравнению с КТ-28 Л-10 позволяла танкам Т-28 успешно бороться с танками противника, однако надёжность её была значительно ниже. Например, в докладе командующего Западным Особым военным округом Д. Павлова от 19 августа 1940 года сказано: «В ходе проведённых окружных учений системы Л-10 на машинах Т-28 часто выходят из строя. Из-за этого отмечено четыре случая травматизма экипажей танков. Впредь запрещается использовать системы Л-10 в боевых стрельбах».

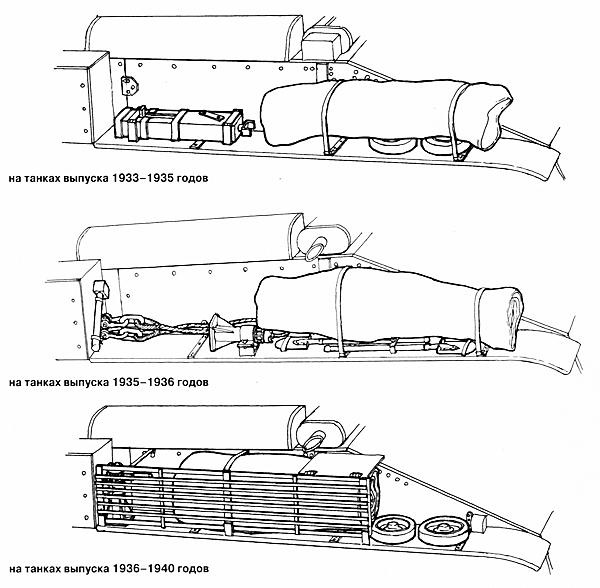

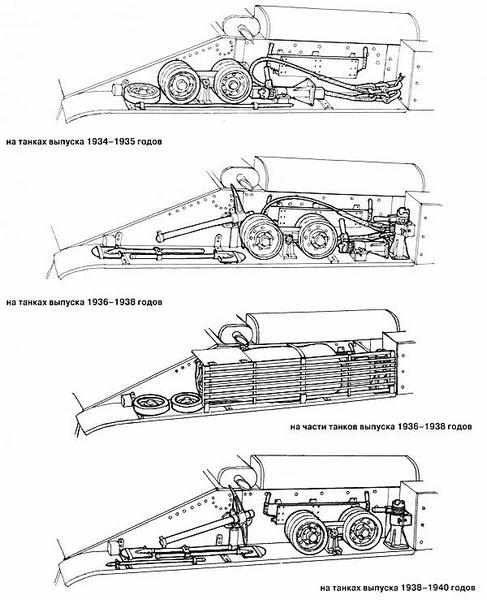

Варианты укладки ЗИП на танках Т-28 (правый борт).
Варианты укладки ЗИП на танках Т-28 (левый борт).
