Установка более тяжелых орудий, имевших более тяжелые снаряды и заряды, заставила произвести модернизацию погребов и подъемников. По причине, указанной в главе 3, зарядные подъемники “толкающего” типа на этих крейсерах в 1933-34 годах заменили на “ковшовые”. Ковшовый подъемник состоял из латунных ковшей, прикрепленных с кольцевому тросу, который приводился в движение гидроприводом и зубчатой передачей. Подъемник подавал заряд за 4 с, а общая скорость подачи составляла 4 заряда/мин. Эти изменения повысили вес башни до 168 т, но польза от перехода на более пожаробезопасные подъемники была продемонстрирована уже во время летних маневров 1935 года. Тогда на артиллерийских учениях выброс пламени из одного орудия башни №2 крейсера “Асигара” воспламенил готовые заряды в боевом отделении. Хотя 41 человек при этом погиб или получил ранения, ковшовые подъемники спасли корабль от взрыва погреба.
Основные действия орудийной прислуги при заряжании 20-см орудия:
1) горизонтальный наводчик разворачивает башню по указанию поста наводки (директора), вертикальные наводчики придают орудиям угол возвышения +5
2) первый номер открывает затвор и очищает внутреннюю поверхность ствола сжатым воздухом, чтобы уменьшить риск выброса пламени в башню;
3) третий номер подводит лоток со снарядом, поданным “толкающим” подъемником, к затвору и частично подает снаряд в камору; второй номер досылает снаряд гидротолкателем;
4) четвертый номер вынимает картуз с полузарядом из “ковшового” подъемника и передает его пятому номеру, который кладет заряд на зарядный лоток; второй номер досылает его в камору; так же загружается второй полузаряд, после чего второй номер устанавливает капсюль;
5) первый номер закрывает затвор;заряжание закончено;
6) вертикальные наводчики устанавливают угол возвышения, получаемый от директора; орудия могут стрелять.

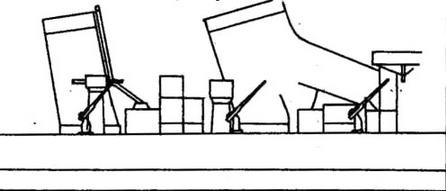

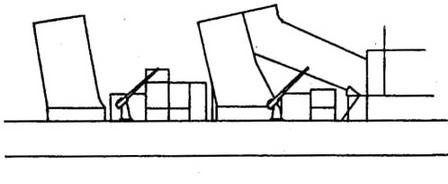

РАСПОЛОЖЕНИЕ 12-СМ ОРУДИЙ
по проекту 1924 года
на “Нати” после достройки в ноябре 1928 года
4.4.2. Зенитный калибр.
Сразу после достройки “Наги” нес свои зенитки в установках модели “В” с ручным обслуживанием и без щитов. Спустя несколько месяцев по бокам от мостика возвели дополнительную надстройку, а зенитные установки заменили на новые -модели “В ” со щитами и механическим приводом. Остальные крейсера выходили на испытания в 1929 году уже с дополнительными надстройками, но с зенитными установками модели “В”, которые в течение 1930 года постепенно заменили на модель “В ”. С 1929 года 12-см орудия снабжались снарядами 4 типов: фугасным №4 с головным взрывателем ударного действия типа 88, дистанционным учебным, “звездным” и пристрелочным (последние три с головным взрывателем двойного действия на 30 с). В 1932 году приняли еще учебный снаряд без взрывателя.
Во время маневров 1931 года все четыре крейсера типа “Миоко” при стрельбе по буксируемой на скорости 60-70 узлов на высоте 1,5-2 км мишени показали следующие результаты: 2,2% попаданий при скорострельности 6,4 выстр./ мин. и средней дистанции 3400 м (минимум 2600 и максимум 5500 м). Сами крейсера шли со скоростью 18 узлов и использовали новый зенитный вычислительный прибор типа 89.
Два 7,7-мм пулемета Льюис стояли между трубами на специальной площадке. Недостаточно высокое и близкое друг к другу расположение, а также обилие надстроек вокруг (трубы, башенки директоров и дальномеров, прожекторы) ограничивали их углы обстрела.
4.4.3. Управление стрельбой.
В целом устройства УАО повторяли проект 7100-тонных крейсеров. Директор типа 14 располагался наверху носовой надстройки-пагоды, что давало его биноклям высоту над водой 27 м. Главный пост управления стрельбой размещался под директором, а устройство слежения за целью (визир) типа 13 находилось ярусом ниже в соответствующем посту. Вспомогательный директор типа 14 стоял за треногой грот-мачтой на самолетном ангаре. Проектом предусматривалось, что огнем 12-см зениток будут управлять те же приборы и устройства, что и главным калибром. Но сразу после достройки “Миоко” японцы разработали зенитный вычислительный прибор типа 89, который стали устанавливать на все крупные корабли. Хотя планировалось установить устройства УЗО по бокам носовой надстройки, в конце концов их разместили в небольших башенках по бокам от носовой трубы. С 1931 года в них находился вычислительный прибор типа 89, а со следующего года - полностью весь комплекс ПУС зенитных орудий типа 91.
Для определения дистанции до цели в башнях ГК №1, №2 и №4 стояли 6-метровые бинокулярные совмещающие дальномеры типа 14 с максимальной дальностью действия 35000 м. На дистанции 25000 м ошибка измерения составляла 235 м. Наносовой надстройке дополнительно имелось два 3,5- метровых дальномера типа 14 и два 1,5-метровых, а зенитные 4,5-метровые типа 89 стояли в башенках по бокам кормовой трубы. Для ночного боя имелось 5 прожекторов типа “SU” диаметром 110 см: 2 в основании грот-мачты, 2 на крыльях мостика и 1 по ДП между трубами. Прожекторы давали голубовато-белый цвет интенсивностью 9000 кандел/м2 при токе 150А и напряжении 75 В. Дальность действия была 6000 м, угол возвышения мог меняться от -15° до +100°.

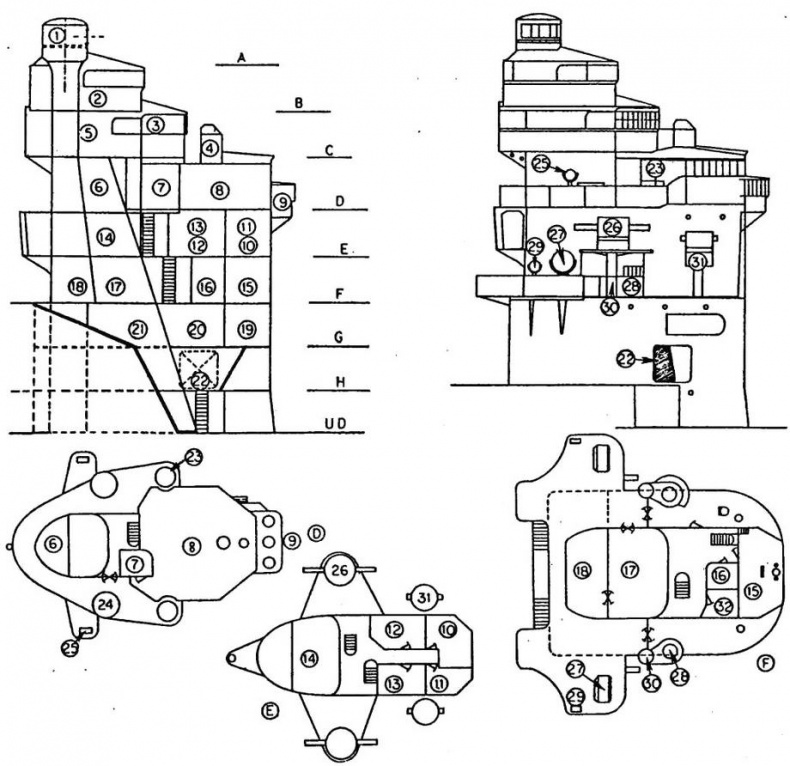

СТРУКТУРА НОСОВОЙ НАДСТРОЙКИ НА КРЕЙСЕРЕ “МИОКО”, 1929 год
А - пост УАО ГК; В - центральный артпост; С - визирный пост; D - ходовой мостик; Е, F и G - верхний средний и нижний мостики; Н - палуба шельтердека; UD верхняя палуба.
1 - директор ГК типа 14; 2 - центральный артпост; 3 - устройство слежения за целью типа 13; 4 - устройство прокладки курса; 5 - каюта отдыха и кладовая; 6 - штурманская рубка; 7 -‘телеграфный пост мостика; 8 - ходовая рубка; 9,28 - посты наблюдения; 10, 11 - каюты отдыха командира и офицеров; 12, 13 - прокладочная и штурманска кладовая; 14 - пост связи; 15 - боевая (рулевая) рубка (безбронная); 16, 19, 21 - кладовые; 17 - каюта штурманов; 18 - кладовая штурманских инструментов; 20 - носовой пост телеграфа; 22 - вентилятор КО №1; 23 - устройство управления прожекторами; 24 - проектное расположение директора для 12-см орудий; 25,29 - 40-см сигнальный прожектор; 26 - 3,5-метровый дальномер; 27-110-см боевой прожектор типа “SU”; 30 - основание дальномера; 31 - 1,5-метровый дальномер; 32- гальюн
