4.4.4. Торпедное вооружение.
Окончательное вооружение включало четыре 61-см трехтрубных неподвижных торпедных аппарата типа 13 года, установленных между BIT и СП над машинными отделениями в шахматном порядке: ТА левого борта были ближе к носу, чем ТА правого борта. В мирное время на борт принималось 24 торпеды типа 8 года №2, а в случае войны еще 12 (всего 36). Характеристики ТА и торпед даны в приложении 1.
4.4.5. Авиационное оборудование.
Катапульта типа Куре №1, работавшая на сжатом воздухе, стояла по правому борту перед башней ГК №4, что обуславливалось выводом на левый борт воздухозаборников машинных отделений. Эта 19,4-метровая катапульта могла запускать самолеты весом до 2000 кг со скоростью 26 м/с. Хотя по проекту крейсера должны были нести два ГСМ, все крейсера типа “Миоко” в период с 30 ноября 1929 по 30 ноября 1932 года имели на борту только по одному - типа 15 . Во время больших маневров летом 1930 года “Миоко” временно нес ГСМ типа 14. Из-за большого веса его приходилось спускать на воду и поднимать краном грот-мачты.
4.5. Энергетическая установка и механизмы.
Требования МГШ обеспечить 35-узловую скорость вызвали увеличение мощности ЭУ до 130000 л.с. Для получения такой мощности МТД спроектировал установку на основе ЭУ, разработанной под руководством Ю.Хираги в 1919 году для линейных крейсеров типа “Амаги” (базовый проект В-64).
4.5.1. Турбины. *
Каждый крейсер имел 4 турбоагрегата с зубчатыми редукторами типа Канпон, приводящие во вращение 3-лопастные гребные винты диаметром 3,85 м. На полном ходу вперед каждый развивал мощность 32500 л.с. при 320 об/мин. Поскольку реактивные турбины низкого давления, установленные на “Юбари”, “Сендай” и типе “Фурутака”/”Аоба”, вызывали значительные осевые усилия на валах, в данном случае применили однопоточные импульсные. От снижения осевых усилий за счет применения двухпоточных турбин, в которых пар проходил от центра к оконечностям, отказались из-за низкой их надежности и сложности осевой балансировки, в ходе которой часто ломались лопатки (в частности на типе “Фурутака”/”Аоба”).
Каждый ТЗА размещался в отдельном МО и состоял из двух ТВД и двух ТНД (все имели 6 однорядных ступеней), роторы которых через 4-шестеренный редуктор передавали вращение на один вал. ТВД весила 9,5 -10 т при длине между центрами подшипников 1,545 м, ее ротор вращался со скоростью 3000 об/мин, давление под кожухом на полной мощности 8000 л.с. на гребном валу (после редуцирования до 320 об/ мин.) составляло 15,7 атм. Для ТНД эти характеристики выглядели так: 18 т, 3,04 м, 2000 об/мин., 8250 л.с. и 1,83 атм.
В корпусе каждой ТНД размещалась ТЗХ мощностью 4500 л.с., что давало общую мощность заднего хода всех 8 турбин 36000 л.с. при 180 об/мин. На полной мощности давление на входе в ТЗХ равнялось 17,25 атм., а на выходе 0,155 атм.
Вместо принятого на типе “Фурутака”/”Аоба” “комбинированного” устройства турбин для крейсерского хода, на новых крейсерах для большей экономии топлива применили две крейсерские турбины: 3 ступени по 1 ряду лопаток, вес 3 т, длина 0,96, давление пара под кожухом 17,25 атм. Каждая развивала 3750 л.с. при 140 об/мин. и последовательно подключалась через муфту к внешним агрегатам ТВД носовых МО, вращавшим внешние гребные валы. Из крейсерской турбины пар под давлением 3,59 атм. поступал в первую ступень внешней ТВД. При использовании ТКХ внутренние ТВД и ТНД носовых МО отсоединялись от редуктора, а кормовые ТЗА отсоединялись от внутренних гребных валов. Чтобы уменьшить сопротивление бездействующих внутренних валов и винтов, крейсерские турбины вращали генератор, ток от которого питал электромоторы, проворачивавшие внутренние валы с нужной скоростью и в нужном направлении. Такое устройство на крейсерских ходах было очень экономично, но имело существенный недостаток: нельзя было быстро перейти от крейсерского (экономического) хода к полному, поскольку переключение с двух валов на все четыре доставляло много трудностей. При встрече с неприятелем такая задержка могла стать роковой.
Конденсоры (холодильники) были однопоточные типа “Унифлюкс” и каждый из восьми имел площадь охлаждающей поверхности 762 м2. Располагались они по два в каждом МО: 4 под внешними ТНД, 4 вдоль внутренних.

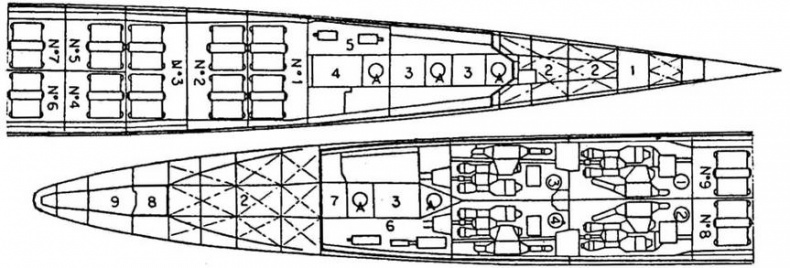

РАСПОЛОЖЕНИЕ ЭНЕРГЕТИЧЕСКОЙ УСТАНОВКИ НА КРЕЙСЕРЕ типа “МИОКО”
1- кладовые риса и зерна; 2 - нефтяные цистерны; 3 - погреба 20-см снарядов; 4 - телеграфный пост; 5,6 - носовое (2x200 кВт) и кормовое (1x200 и 1x135 кВт) отделения генераторов; 7 -распределительный электропост; 8 - отсек рулевой машины; 9 - рулевой пост

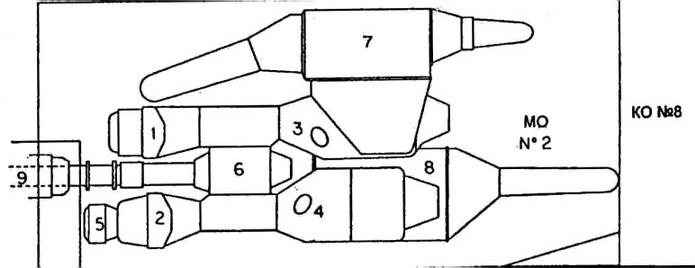

ПРАВОЕ НОСОВОЕ ТУРБИННОЕ ОТДЕЛЕНИЕ (№2)
1,2- внутренняя и внешняя ТВД; 3,4 - внутренняя и внешняя ТНД; 5 - турбина крейсерского хода (ТКХ); 6 - зубчатый редуктор (4 шестерни) 7,8 - конденсоры (холодильникик) 9 - правый внешний гребной вал
4.5.2. Котлы.
Трехколлекторные водотрубные котлы типа Канпон с чисто нефтяным отоплением работали на насыщенном паре (без перегрева) под давлением 20 атм. Каждый из 12 котлов имел открытую колосниковую систему и поверхность нагрева 970 м2; диаметр парового коллектора составлял 1,27 м при длине 4,67 м, а двух водяных - 0,74 м при длине 4,628 м. Шесть котлов стояли в трех носовых отделениях по два - бок о бок, а шесть - каждый в своем КО, которые разделялись кроме поперечных еще и продольной переборкой по ДП. Группа из 4 котлов имела свой дымоход, из которых два носовых объединялись в одну дымовую трубу.
4.5.3. Вспомогательные механизмы.
Вытяжные и втяжные вентиляторы, воздуходувки, насосы, подъемники, лебедки, рулевой привод и т.п. работали от электромоторов. Напряжение в сети 225 В обеспечивалось четырьмя генераторами (3 по 200 кВт с приводом от ДВС и 1 135- кВт дизель-генератор), которые располагались вне МО - в корме по правому борту и в носу по левому на уровне складской палубы.
4.5.4. Вес механизмов.
Общий вес энергетической установки после достройки составил 2260 т. Распределение весов для “Нати”: главные двигатели 620 т (включая 268 т турбины и 172 т редукторы), валы и винты 215 т, вспомогательные двигатели 140 т, котлы 625 т, трубы и дымоходы 75 т, трубопроводы 235 т, разное 75 т, масло и вода (в котлах, трубах и т.п.) 745 т. Всего 2730 т или 47,6 л.с./т.
4.5.5. Выходная мощность и скорость.
По проекту мощность составляла 130000 л.с. при 320 об/ мин., что обеспечивало скорость 35,5 узла. На пробегах 22 октября 1928 года “Нати”, имея водоизмещение 12220 т, между отметками мерной мили Укурудзима у бухты Сукумо достиг скорости 35,53 уз. при 133670 л.с. и 322 об/мин. 15 апреля “Миоко” при водоизмещении 12115 т и мощности 131800 л.с. у Татейяма достиг 35,25 уз., а “Асигара” развил 35,6 уз. при 138692 л.с. Корабли выходили на пробеги облегченными, поскольку реальное водоизмещение для этих условий составило бы 13280-13330 т, но оно практически равнялось проектному (12370 т).
