6.2.3. Второй этап модернизации (октябрь 1935 года).

После первого этапа модернизации все 4 крейсера состояли в Сторожевой эскадре Сасебо, а “Наги” до 10 июля 1935 года служил также учебным кораблем артиллерийской школы. Затем крейсера участвовали в летних маневрах в июле- сентябре, входя в состав временно организованного 4-го Флота (флот “красных”). Являясь частью “главных сил”, “Асигара” вместе с легким крейсером “Сендай” и базой “Тайгей” обозначали 2-ю эскадру линкоров, остальные три - “родную” 5-ю эскадру. Все корабли попали в тайфун, обрушившийся на 4-й Флот 26 сентября, и “Миоко” получил повреждения надстроек, а его корпус показал признаки продольной слабости в некоторых заклепочных соединениях.

После маневров крейсера типа “Миоко” прошли в октябре ремонт на верфи в Сасебо, который включал:

1) снятие со среднего мостика носовой надстройки двух 110-см прожекторов типа “SU” и перенос кормовой пары прожекторов на вышки по бокам кормовой трубы; установку на решетчатых вышках по бокам носовой трубы более мощных новых прожекторов типа 92 (всего стало три типа “SU” и два тАга 92);

2) установку двух зенитных директоров типа 91 для 12,7- см орудий на места снятых с носовой надстройки прожекторов;

3) перенос двух 7,7-мм пулеметов Льюиса с их места перед кормовой трубой на носовую надстройку - на средний мостик перед зенитными директорами.

После этого ремонта “Миоко” (флагман), “Нати” (2-й корабль) и “Хагуро” (3-й) образовали 5-ю эскадру 2-го Флота (временно в нее входил и “Атаго”). “Асигара” остался на верфи Сасебо для ремонта повреждений, полученных во время маневров при взрыве в башне ГК №2 (см. 4.4.1).

6.2.4. Третий этап модернизации (январь-март 1936 года).

Повреждения “Миоко” во время тайфуна заставили спешно усилить корпуса крейсеров этого типа. Еще до выхода окончательного рапорта комитета, исследовавшего “инцидент с 4-м Флотом” (см. 5.10), 25-мм плиты стали Дюколь шириной 1 м приклепали к бортам над СП, ниже ВП и по обе стороны от киля, что позволило уменьшить продольные напряжения корпуса.

Положение корабля	Вид напряжения	До модернизации	После
Серединой на гребне одной волны	Растяжение палубы	9,93 т/дюйм2	9,28 т/дюйм2	Сжатие днища	8,97 т/дюйм2	8,12 т/дюйм2
Оконечностями на гребнях двух волн	Сжатие палубы	7,09 т/дюйм2	6,68 т/дюйм2	Растяжение днища	7,93 т/дюйм2	7,39 т/дюйм2

ПОПЕРЕЧНЫЕ СЕЧЕНИЯ КОРПУСА “МИОКО” ПО 184-му ШПАНГОУТУ (вид в корму)

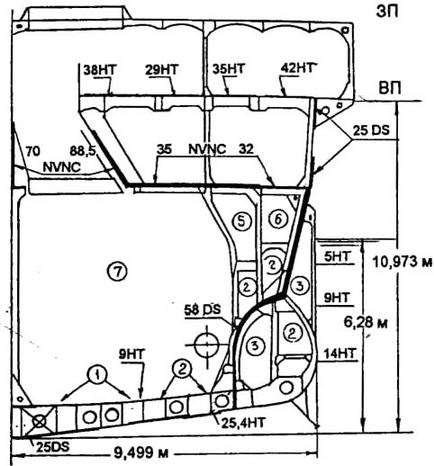

после “Первой модернизации 1936 года”

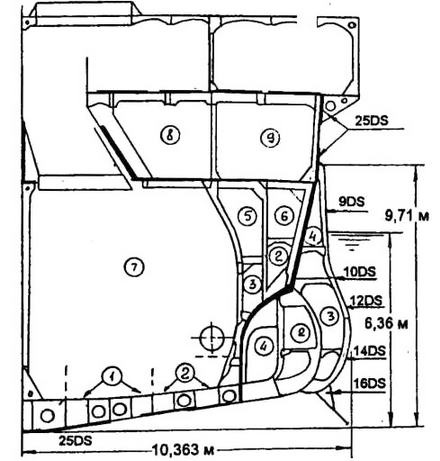

после “Второй модернизации 1941 года”

Толщина плит из стали высокого напряжения (НТ), стали Дюколь (DS) и брони (NVNC) данв в миллиметрах. 1 - цистерна резервной котельной воды; 2 - нефтяная цистерна; 3 - водонепроницаемый отсек; 4 - отсек с водонепроницаемыми стальными трубами; 5 - тоннель для кабелей; 6 - кладовая; 7 - КО №7; 8 - продольный коридор; 9 - камбуз

Кроме этого, модифицировали систему продувки стволов орудий ГК сжатым воздухом, чтобы уменьшить риск выброса горящих частиц в башню при открывании затвора.

После усиления корпусов 1 апреля “Миоко” (флагман), “Нати” и “Хагуро” снова образовали 5-ю эскадру, имея отличительные полосы на первой трубе. 13-22 апреля они приняли участие в боевых маневрах в Желтом море вместе с 7-й эскадрой. Во время стрельб разброс залпов орудий ГК на дистанции 20-22 км достигал 280-330 м.

6.2.5. Четвертый этап модернизации (май-июнь 1936 года).

После возвращения с маневров “Миоко”, “Нати” и “Хагуро” с 25 мая по 29 июня прошли модернизацию на верфи Сасебо. Для работы с тяжелыми ГСМ типа 94 кран на грот- мачте заменили более мощным, опоры мачты также усилили, а между ними разместили электропривод нового крана. Затем эти три крейсера в составе 5-й эскадры участвовали в маневрах у о.Формоза (август-сентябрь). “Асигара” прошел аналогичную модернизацию на верфи Сасебо и с 15 июня по 1 декабря состоял в Сторожевой эскадре Сасебо. Он также участвовал в маневрах у Формозы, а 26 октября его открыли для посещения в Кобе. В ноябре в Сасебо на нем установили новые приборы управления огнем: башню директора типа 14 заменили на тип 94, поставили новый визир типа 92 и вычислительный прибор типа 92. Но 6-метровый дальномер в башню директора установили только в июле 1937 года после возвращения крейсера из Европы, где он участвовал в параде на Спитхедском рейде. 1 декабря “Асигара” присоединился к 5-й эскадре как 4-й корабль.

Эти четыре этапа завершили “Первую модернизацию” после которой вооружение крейсеров типа “Миоко” состояло из 10 орудий 20-см №2, 8 12,7-см зениток, 8 13-мм и 2 7,7-мм пулеметов, 8 61-см ТА (16 торпед).

Модернизация увеличила водоизмещение, но установка дополнительных булей улучшила остойчивость, особенно при нормальной нагрузке с 67% запасов, где МВ и диапазон остойчивости превысили нормативные значения (МВ более 1,3 м, диапазон более 85°). Но в облегченном состоянии МВ (на “Хагуро” и “Асигара”) и диапазон остойчивости (на всех) оказались ниже нормы (более 1 м и 75^е).

	Легкое водоизмещение	Водоизмещение с 67% запасов	Полное
	D.t	Осадка	МВ	Диапазон	D,t	Осадка	МВ	Диапазон	D,t	Осадка
“Миоко”	11811	5,536 м	1,13	71,9°	14502	6,528	1,52	86,5°	15558	6,906
“Нати”	11625	5.457	1.03	70.7°	14499	6.540	1,49	86.0°	15637	6.904
“Хагуро”	11686	5.504	0.87	- 69.9°	14479	6.540	1.38	87.1°	15622	6.980
“Асигара”	11773	5,569	0.85	69,0°	14484	6.560	1,36	86.2°	15587	6.959
