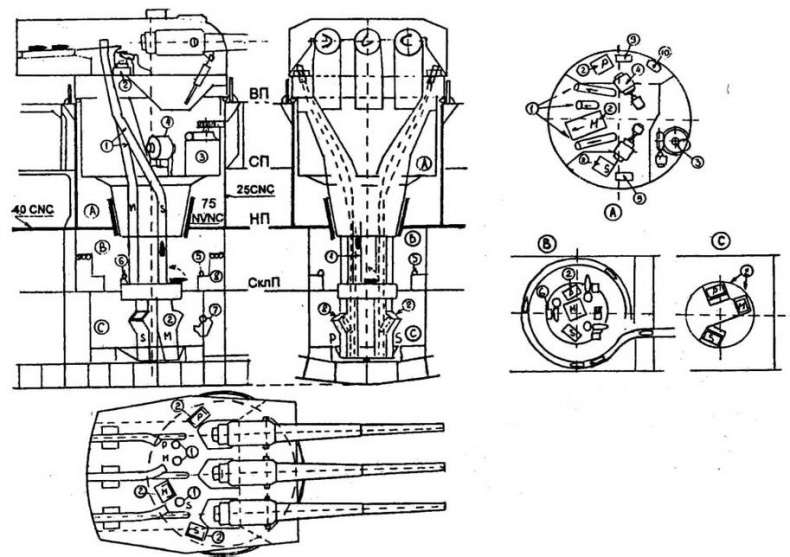

ТРЕХОРУДИЙНАЯ 15,5-СМ БАШНЯ №2 КРЕЙСЕРА “МОГАМИ” (1935 год)
А - план зарядного погреба;
В - план снарядного погреба;
С - перегрузочное зарядное отделение;
Н - сходной люк

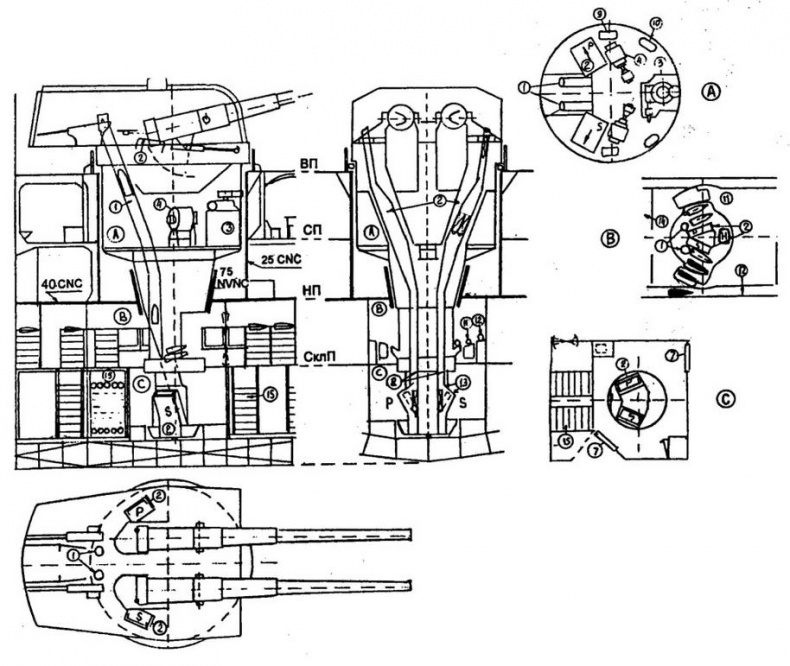

ДВУХОРУДИЙНАЯ 20-СМ БАШНЯ №2 КРЕЙСЕРА “МОГАМИ” (1940 год)
1,2- снарядный “толкательный” и зарядный “ковшовый” подъемники; 3 - привод поворота башни; 4 - электромотор (100 л.с.) с масляным насосом; 5,6 - снарядные лоток и жело; 7 - пламянепроницаемый коллектор; 8 - снарядный бункер; 9 - масляный бак; 10 - аккумулятор; 11,12 - каретка и лоток для снарядов; 13 - двойные пламянепроницаемые двери; 14 - снарядные погреб; 15 - стеллажи с зарядами
Экипаж башни состоял из 24 человек в боевом отделении (из них 1 горизонтальный наводчик и 3 вертикальных, 3 заряжающих снарядов, 3 заряжающих зарядов, 6 операторов подъёмников, 3 оператора заряжания орудий, закрывания затвора и продувки), 7 человек в снарядном погребе и 10 в зарядном.
Модифицированное вооружение.
Во время третьей модернизации ГК заменили на 10 20- см/50 орудий типа 3 года №2 (203-мм) в двухорудийных башнях модели “Могами”, разработанных в 1937 году на основе башни модели “Е ”, поступившей на вооружение крейсера “Майя” (см. Приложение 1). Главное отличие заключалось в большем диаметра роликового погона и длине боевого отделения. Поскольку 20-см орудия (10,15 м) были длиннее 15,5-сантиметровых (9,3 м), из-за ограниченного пространства между башнями №1 и №2 стволы последней в походном положении на опускались ниже угла+12°. Приводы установок и башен были идентичны модели “Е ”, но скорость ВН снизили до 6“/с - с мечтой о зенитной стрельбе из орудий ГК уже распрощались. Подача также была как в башне “Е ”, но по той же причине имелся один снарядный подъёмник на орудие вместо двух.
Погреба пришлось модернизировать, чтобы хранить в них снаряды и заряды увеличенных размеров. Вместо циркулярных роликовых дорожек в снарядных погребах установили тележки, как на модели “Е”. Боезапас по 120 снарядов на орудие состоял из бронебойных типа 91, “коммон” типа 91, “коммон” типа 0 и типа 3, осветительных типа “В” и учебных (см. Приложение 1).
• Экипаж башни насчитывал 19 человек в боевом отделении, 9 человек в снарядном и 10 в зарядном погребе. Орудийная прислуга состояла из горизонтального наводчика, двух вертикальных, двух замковых, 4 заряжающих для зарядов, 2 для снарядов, 2 операторов зарядных и 2 операторов снарядных подъёмников, двух операторов заряжания, закрывания затвора и отката.

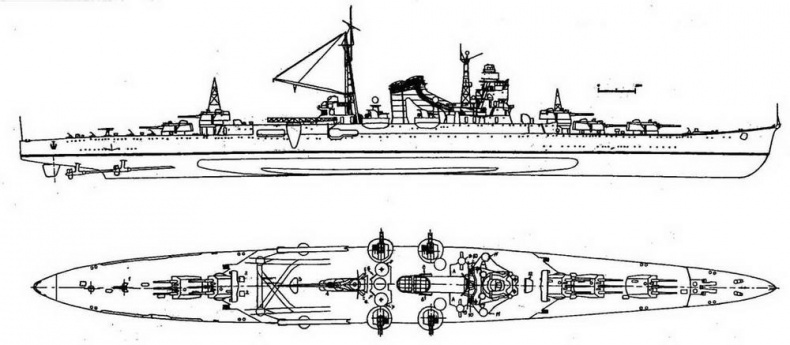

КРЕЙСЕР “МОГАМИ” НА ИСПЫТАНИЯХ В ИЮЛЕ 1935 ГОДА
7.5.2. Зенитные орудия дальнего действия.
Эти крейсера сразу получали по 8 12,7-см зенитных орудий типа 89 в спаренных установках со щитами модели “А” модиф.1. Нормальный боезапас насчитывал по 200 снарядов на орудие, максимальный - по 210. Характеристики орудий, установок и боезапаса приведены в Приложении 1.
В проекте “С-37” предусматривалось всего 4 одноствольных установки новых 12,7-см орудий, поскольку считалось, что ГК сможет вести зенитный огонь. С появлением в 1932 году спаренных установок, решили использовать ГК только по надводным целям и в 1933 году проект модифицировали, заменив 4 одиночных установки 12,7-см зениток спаренными. Однако из-за их нехватки “Могами”, “Микума” и “Судзуя” вступали в строй только с передней парой таких установок, а еще две на них добавили в ходе второй модернизации в 1937 году. Вошедший, в строй в том же году “Кумано” сразу получил 8 12,7-см орудий.
Для тренировок прислуги позади башни ГК №5 на палубе установили учебную установку 12,7-см орудия.
Погреба 12,7-мм боезапаса (№1 по правому и №2 по левому борту) располагались под складской палубой между переборкой КО и зарядными погребами башни ГК №3, Унитарные снаряды подавались подъёмниками (по два на “Могами” и “Микума”, по 4 на остальных), проходящими через складскую палубу, нижнюю и среднюю. По последней их переносили в среднюю часть корабля и загружали в четыре других подъёмника, которые подавали снаряды уже на верхнюю палубу - в помещения для подготовки боезапаса, находившиеся поблизости от установок. Снаряды вынимались вручную и также вручную подавались к орудиям. В помещениях подготовки боезапаса имелось несколько готовых к выстрелу снарядов.
7.5.3. Зенитные автоматы.
На корабли сразу ставили по 4 спаренные установки новых 25-мм автоматов типа 96 и по две спарки 13-мм тяжелых пулемётов типа 93. Нормальный боезапас состоял из 2000 снарядов на ствол для первых и по 2500 для вторых.
Проект “С-37” предусматривал сначала всего два одиночных 40-мм автомата Виккерса по бокам от центральной прожекторной вышки №3 и два легких пулемёта на носовой надстройке. Когда проект надстройки, после катастрофы с “Томодзуру”, изменили, решили в её носовой части установить новые спаренные 13-мм пулемёты. Хотя “Могами” и “Микума” были укомплектованы, а “Судзуя” вышел на испытания в 1935 году с платформами под 40-мм “виккерсы”, эти зенитки так и не установили из-за ставших к тому времени очевидными их недостатков. А 25-мм автоматы как раз проходили испытания.
Погреб 25-мм боезапаса размещался под броней нижней палубы между башнями ГК №1 и №2. Обоймы по 15 снарядов подавались подъёмником на среднюю палубу по правому борту, откуда вручную транспортировались в среднюю часть корабля (то же и для 13-мм установок на надстройке). Там они снова загружались в подъёмники, которые подавали обоймы на платформы 25-мм автоматов, где они могли храниться в многочисленных кранцах первых выстрелов вокруг установок.

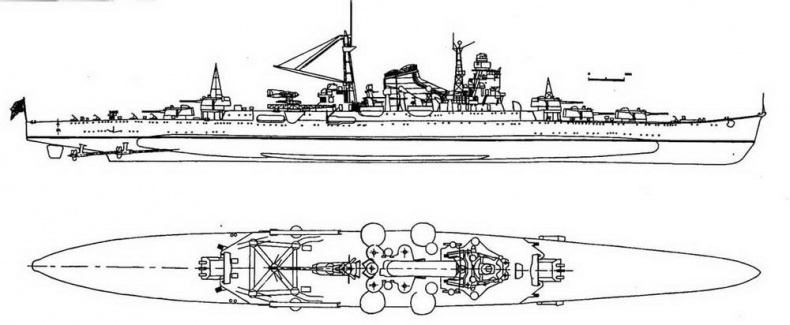

КРЕЙСЕР “МИКУМА” В 1937-39 ГОДАХ ПОСЛЕ “ВТОРОЙ МОДЕРНИЗАЦИИ”
7.5.4. Торпедное вооружение.
С самого начала было принято более мощное торпедное вооружение, чем на типе “Такао”, состоящее из четырех поворотных 3-трубных 61-см аппаратов типа 90 модели 1 - по два на борт в небольших спонсонах. В проекте “С-37” ТА размещались рядом с носовой надстройкой, но, чтобы уменьшить возможные последствия взрыва торпед, в 1934 году решили перенести их дальше в корму - перед и за основаниями катапульт над МО, как это сделали на крейсерах типа “Миоко” во время первой модернизации.
