Для измерения дистанции до цели при артогне и торпедной стрельбе на каждом крейсере имелось по три дальномера типа 14: два 8-метровых в башнях ГК №3 и №4 и 6-метровый на носовой надстройке под директором. По бокам фок-мачты в башенках стояли два 4,5-метровых зенитных дальномера, на надстройке имелось два 1,5- метровых штурманских, а третий такой же стоял на треноге на кормовой надстройке.
Для ночного боя предусматривалось три позиции для прожекторов: две по бокам дымовой трубы, одну по ДП за трубой, т.е. на борт могли действовать два прожектора. После достройки корабли получили только что принятые на вооружение 110-см прожекторы типа 92, которые управлялись от четырех устройств типа 94 (на сигнальном мостике). На носовой надстройке имелось также два 60- см сигнальных прожектора.

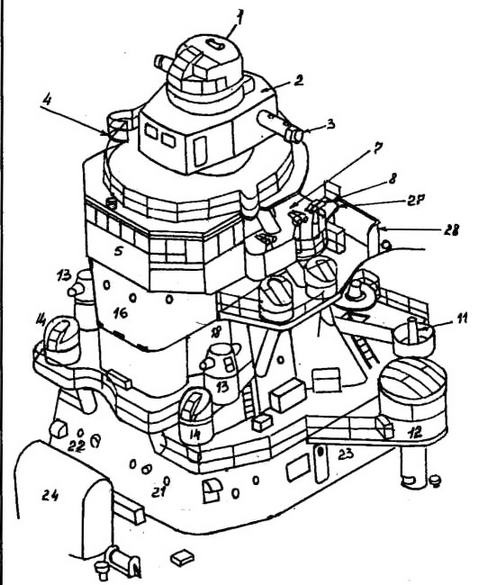

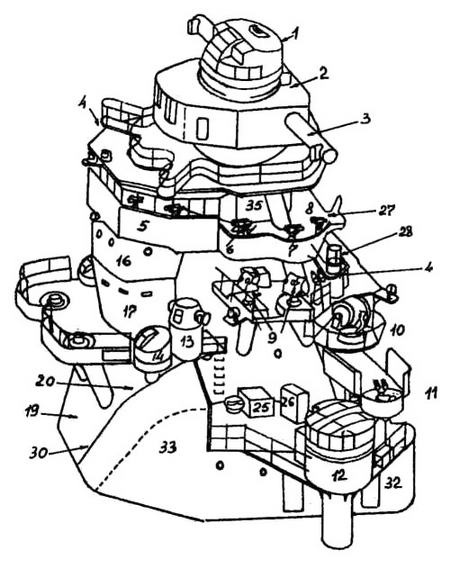

НОСОВЫЕ НАДСТРОЙКИ “МОТАМИ” (слева) И “СУДЗУЯ” (справа) В 1940 ГОДУ
1 - башня директора ГК типа 95; 2 - башня дальномера ГК типа 94; 3 - 6-метровый дальномер; 4 - пост ручного семафора; 5 - компасный мостик с компасом, 12-см и 18-см биноклями; 6 - пост управления орпедной стрельбой типа 92; 7 - торпедный директор типа 91 модели 3; 8 -12-см бинокль; 10-сигнальный 60-см прожектор; 11 - пост наблюдения за воздухом; 12-директор типа 9112,7-см орудий в башне; 13-башенка с 1,5-м штурманским дальномером; 14 - пост наблюдения за морем; 15 - позиции спаренных 13-мм пулеметов% 16 - ходовая рубка; 17 - бронированная боевая рубка (и аварийный командный пост №1); 18 - радиорубка; 19 - штурманская рубка; 20 - каюта отдыха командира (ЛБ) и флагмана (ПБ); 21, 22 - радиотелефонные поста №2 и №2; 23 - офицерский туалет; 24,33 - воздухозаборники КО №1 и №2; 25 - рундук с сигнальными ракетами; 26 - рундук с материалами для устройств УЗО; 27 - трап; 28 - сигнальный пост; 29 - радиотелефонный пост №1 (на “Кумано” и “Судзуя”); 30 - прокладочная; 31 - аварийный командный пост №2; 32 - артиллерийская кладовая; 34 - рубка связи; 35 - электрощитовая верхнего мостика
7.5.6. Авиационное вооружение.
В проекте “С-37” самолетное вооружение повторяло тип “Такао”: 2 катапульты, ангар на два гидросамолета со сложенными крыльями, система рельсовых путей между катапультами, 1 3-местный дальний разведчик и 3 2-местных корректировщика. Задачи у самолетов оставались такие же, что и на крейсерах “класса А”: разведка сил противника в пределах 300 миль (3-местный) или 150 миль (2-местные), оценка боевой ситуации в пределах 75 миль 2-местными самолетами, противолодочное патрулирование. Но после случая с “Томодзуру” ангар во время первой модернизации убрали, а шельтердек продлили в корму до барбета башни ГК №4, образовав пространство для хранения самолетов, число которых сократили до трех. Внутри организовали сложную систему рельсов для перемещения самолетов. Обе пороховые катапульты типа Куре №2 модели 3 могли запускать самолеты весом до 3000 кг.
После укомплектования для летних маневров 1935 года крейсера этого типа официально несли по 1 ГСМ типа 94 №1 и два типа 90 №2 модели 2, но на время маневров “Могами” имел только три последнего типа. После второй модернизации, когда несколько изменилась рельсовая система, крейсера 7-й эскадры несли 1 самолет типа 94 №1 и два типа 95. После третьей модернизации крейсера получили более тяжелые катапульты модели 5, способные запускать машины весом до 4 тонн, но состав авиагруппы остался прежним, только 3-местный самолет заменили более современным - типа 94 №2. К концу 1941 года корабли получили вместо него новый типа 0. В корме хранились 4 250-кг и 44 60-кг бомбы.
Фактически после 1937 года крейсера типа “Могами” могли нести по четыре самолета: 1 типа 94 (сзади по левому борту) и три типа 95 (2 на правом борту и 1 на левом спереди). Но на службе их число никогда не превышало трех.

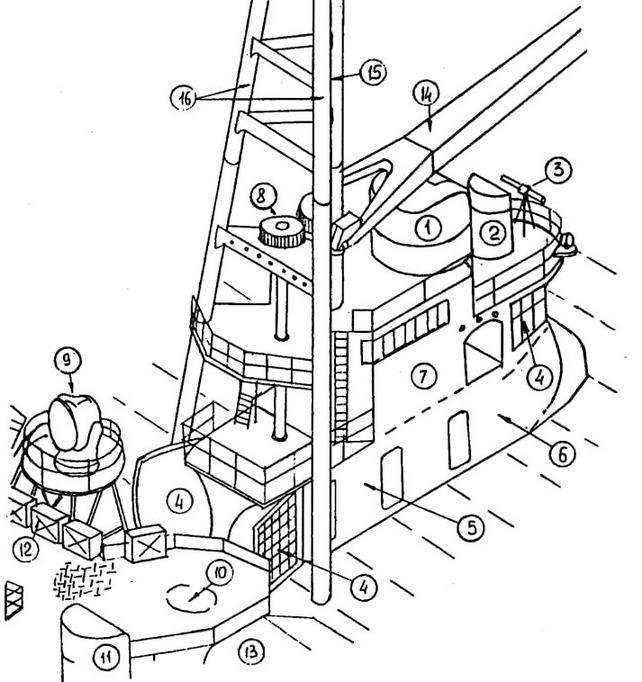

КОРМОВОЙ МОСТИК И ГРОТ-МАЧТА “МОГАМИ” (1940 год)
1 - башня вспомогательного директора ГК типа 95; 2 - пост- наблюдения за целью; 3 - штурманский 1,5-м дальномер; 4 - воздохозаборник носового МО; 5 - помещение привода грузовой стрелы; 6 - кладовая (с ПБ кормомовая электрощитовая); 7 - вспомогательный ходовой мостик с 12-см биноклями по бортам; 8 - зубчатый редуктор стрелы; 9-110- см прожектор типа 92 №3; 10 - позиция спаренной установки 25-мм автоматов типа 96 №4; 11 - директор 25-мм автоматов; 12 - кранцы 25-мм боезапаса; 13 - спаренная установка 12,7- см орудий типа 89 №4; 14 - грузовая стрела; 15 - грот-мачта; 16 - опоры. Грот-мачта переделана в ходе “Второй модернизации”.

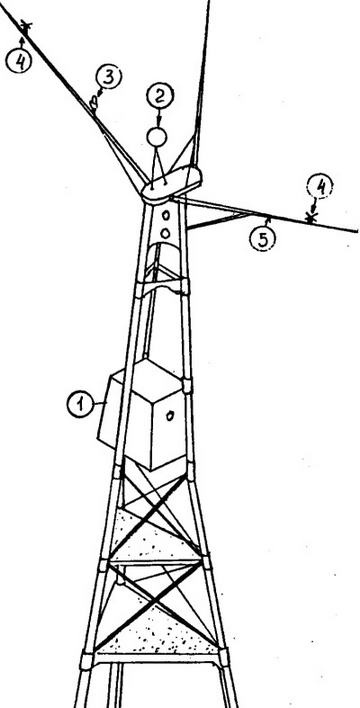

ФОК-МАЧТА “МОГАМИ” (1937 год)
1,2- гониометрический пост и антенна; 3 - 2-кВт сигнальные огонь (такой же на топе грот-мачты); 4 - анемометр; 5 - рей

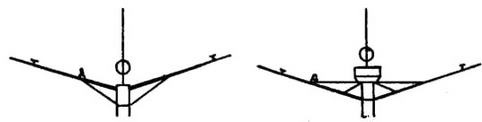

Рей после достройки (слева) и после “Третьей модернизации’ (установлен наблюдательный пост или пост УТС)
7.6. Энергетическая установка и механизмы.
Чтобы получить скорость 37 узлов на новых крейсерах надо было повысить мощность механизмов до 152000 л.с. Расположение турбин отличалось от принятого на крейсерах “класса А”: турбины носовых МО вращали внутренние валы, а кормовых - внешние. Несмотря на большую мощность, ЭУ оказалась легче, удельная мощность достигала 61,5 л.с./т против 48,8 на типе “Такао”.
Каждое КО имело свой пост управления, каждое МО имело пост управления и связи, а носовые - еще и пост контроля. ЭУ крейсеров “класса В” должна была стать стандартной для будущих авианосцев и больших крейсеров. В противоположность прежним крейсерам (“класса А” и легким) КО и МО нумеровались так, что нечетные шли по правому борту, а четные по левому, как это уже сделали для орудий, прожекторов, ТА и прочего.
7.6.1. Турбины.
