Корабли имели по четыре турбоагрегата типа Канпон, каждый из которых располагался в своем МО и на полном ходу вперед развивал 38000 л.с. при 340 об./мин. на гребном валу. Машинные отделения (два носовых и два кормовых) разделялись продольной и поперечными переборками. Турбоагрегат состоял из трех турбин переднего хода (высокого, среднего и низкого давления), которые зубчатыми передачами выводились на один вал (планетарная передача с 3 шестернями), и турбины заднего хода (10000 л.с., 220 об./мин. на гребном валу), размещенной в корпусе ТНД. Два агрегата носовых МО имели ещё по турбине крейсерского хода (на валу 2770 л.с. и 1076 об./мин.), соединенной черед редуктор с ТСД. Все турбины были одноступенчатые (однороторные) и однопоточные (импульсные), кроме двухпоточных ТНД. Роторы изготавливались из твердой стали, лопатки - из нержавеющей стали В.
На полном ходу ТКХ отсоединялись от валов ТСД и пар от котлов проходил прямо на первую ступень ТВД. На крейсерском пар сначала проходил ТКХ, затем ТВД, ТСД, ТНД и поступал в конденсор. Весь турбоагрегат, включая ТКХ, ТВД, ТСД и ТНД, на крейсерском ходу развивал на валу мощность 3750 л.с. при 140 об./мин. гребного винта, а при перегрузке 5740 л.с. при 165 оборотах. Предельные цифры на испытаниях - 10000 л.с. при 200 оборотах.
7.6.2. Редукторы.
Имелось четыре главных редуктора и два крейсерских. Главные имели два зубчатых колеса (по 438 зубьев длиной 620 мм) на гребном валу, с которыми зацеплялись две шестерни на валу ТВД (передаточное отношение 6,738), а другой стороны две шестерни на общем валу ТСД и ТНД (передаточное отношение 7,684). Колеса и шестерни имели спиральные зубья, вес редуктора достигал 39,5 т, выходное число оборотов в минуту 340. Одношестеренный крейсерский редуктор между ТКХ и ТСД имел передаточное отношение 4,457.
7.6.3. Конденсоры (холодильники).
Однопоточные холодильники типа “Унифлюкс” размещались в каждом МО вдоль корпуса ТНД. Общая площадь охлаждения составляла 5141 м2 (по 1284,9 м2 в носовых МО и по 1285,4 м2 в кормовых). Каждый имел по 5708 трубок длиной 4,5 м и внешним диаметром 16 мм, по 2 паровых эжекционных охладителя производительностью 155 т/ч, по 2 паровых эжекционных насоса с турбоприводом (производительность 120 т/ч на первой паре крейсеров и 130 т/ч на второй), водяной циркуляционный насос с турбоприводом (производительность 1100 т/ч).

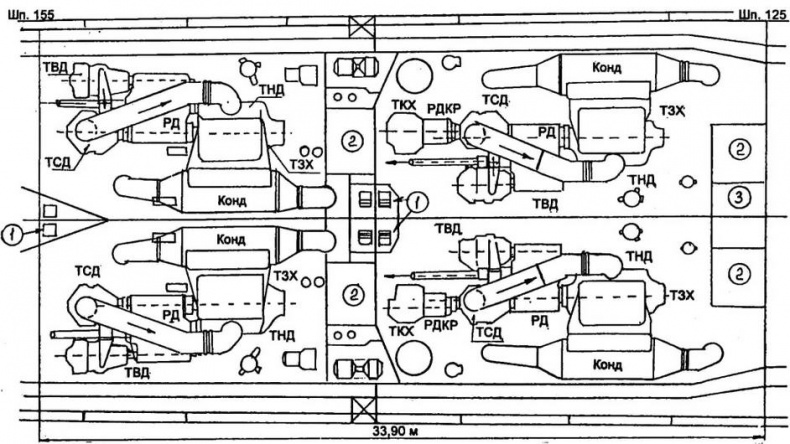

МАШИННЫЕ ОТДЕЛЕНИЯ №2, №4 (слева - внутренние валы), №1 и №3 (справа - внешние валы) Шп. 155
1 - трапы на СП; 2 - пост управления турбинами; 3 - насосный отсек; ТВД. ТСД, ТНД, ТЗХ, ТКХ - турбины высокого, среднего, низкого давления, заднего (в корпусе ТНД) и крейсерского хода (только в носовых МО); РД, РДКР - главный редуктор и редуктор крейсерского хода; Конд - конденсор

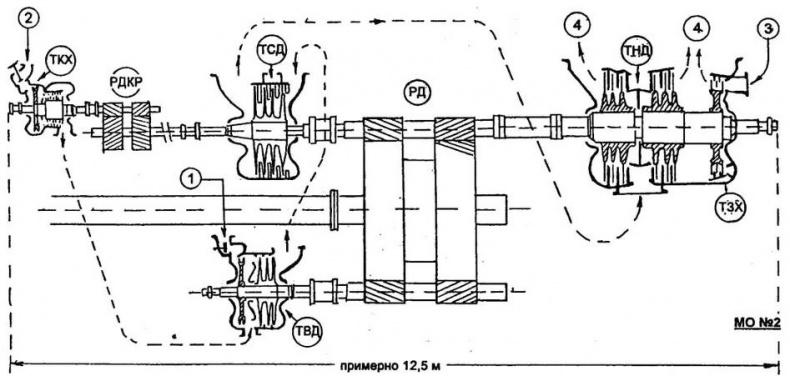

НОСОВОЙ ЛЕВЫЙ ТУРБОЗУБЧАТЫИ АГРЕГАТ (№2)
1 - вход пара на полной мощности; 2, 3 - вход пара на крейсерском и заднем ходах; 4 - выход пара в конденсор
7.6.4. Котлы.
Трехколлекторные водотрубные котлы типа Канпон с нефтяным отоплением имели перегреватели и предварительный подогрев пара воздухом. Рабочее давление в паровом коллекторе равнялось 23 атм., а в коллекторе перегретого пара (300°С) 22 атмосферы.
“Могами” и “Микума” имели по 10 котлов (8 “больших” и 2 “малых”) в девяти КО: котлы “большого” типа размешались в своих КО (№№2-9), разделенных переборкой по ДП, а “малые” - в КО №1 бок о бок без переборки по ДП. Дым от котлов №№1-6 выносился через носовой дымоход, а котлов №№7-10 через кормовой. Общая длина всех КО была 44,24 м.
После модификации проекта в 1933 году число котлов уменьшили до восьми “большого” типа и такую схему приняли для “Судзуя” и “Кумано”. Все котлы располагались в своих отделениях с центральной переборкой. Новые “большие” котлы имели увеличенный с 37 до 42 м3 объём камеры сгорания, 8 больших и 2 малых нефтяных форсунки, размеры парового коллектора: 1420 мм диаметр и 5230 мм длина, водяного - соответственно 640 м 5270 мм, коллектора перегретого пара 450 и 2425 м. Расстояние между паровым и водяным коллекторами равнялось 3300 мм. Носовой дымоход обслуживал 4 передних котла, кормовой - 4 задних. При той же площади поверхности нагрева уменьшение числа котлов сократило длину всех КО до 40,32 м.
7.6.5. Вспомогательные механизмы.
Генераторы. Имелось 5 генераторов общей мощностью 1400 кВт (напряжение 225 В): три по 300 кВт с турбинным приводом и два по 250 кВт с дизельным. Из пяти генераторных постов 4 располагались под броневой нижней палубой: два перед КО и два за МО (по 2 на борт, по бокам от снарядных погребов). Пятый генератор на первой паре крейсеров размещался на средней палубе с правого борта недалеко от мидель-шпангоуга, а на второй - на нижней палубе с левого борта, перед генератором №2.
Вспомогательные механизмы в машинных отделениях. Большинство вспомогательных механизмов в МО и КО имели турбинные приводы, причем турбины работали на тех же параметрах пара, что и главные. Каждое МО имело по 4 горизонтальных вентилятора: 2 с турбо- и два с электроприводом, по одному вытяжному (производительность 800 м3/ мин.) и нагнетательному (производительность 650 м3/мин.) каждого типа. Кроме того, пост управления турбинами имел вентилятор производительностью 15 м3/мин., размещенный слева и спереди МО. В каждом МО для смазки имелось 3 масляных насоса производительностью по 100 т/ч с турбоприводом (на “Судзуя” и “Кумано” 2 по 150 т/ч), 1 масляный охладительный насос (400 т/ч) с турбоприводом, масляный радиатор с водяным охлаждением, подогреватель котельной воды (185 т/ч, поверхность нагрева 38,24 м2), пожарный и трюмный насос с электроприводом (30 т/ч). Три электронасоса для перекачки топлива производительностью 30 т/ч располагались спереди и позади ЭУ и в носовом МО левого борта, а в МО № 1 и №2 имелось ещё по центробежному электронасосу производительностью 80 т/ч.
Вспомогательные механизмы котельных отделений.
Система питания котлов состояла из четырех главных питательных центробежных насосов с турбоприводом производительностью по 190 т/ч (на второй паре 150 т/ч) и 8 вспомогательных поршневых производительностью 85 т/ч (на первой паре ещё 2 по 70 т/ч), а также восьми подогревателей котельной воды (в дополнение к четырем, расположенным в МО) с поверхностью нагрева 44,2 м2 (на первой паре 8 по 38,9 и 2 по 29,4 м2). Система вентиляции насчитывала по два вертикальных осевых вентилятора с турбоприводом на котел: на первой паре это были 4 вентилятора производительностью по 1150м3/мин. и 16 по 1300м3/мин., а на второй -16 по 1500 м3/мин. Система впрыска топлива имела насосы для форсунок и подогреватели нефти (8 площадью по 5,09 м2, плюс ещё 2 по 4,59 м2 на первой паре), а смазочная система - 8 масляных насосов производительность 10 т/ч (на первой паре 4 по 10 и 6 по 5 т/ч) и 8 охлаждающих насосов производительностью по 24 т/ч (на первой паре 4 по 24 и 6 по 12 т/ч). Когда корабль стоял в базе для вентиляции и впрыска топлива использовались вспомогательные устройства с электроприводом: 2 насоса для форсунок по 0,75 т/ч и 2 вентилятора по 240 м3/ч.
