За броневыми плитами пояса, включенного в силовую структура корпуса, бортовой обшивки не было. Хирага подсчитал, что узлы крепления 76-мм броневых плит будут в большой степени воспринимать продольную нагрузку: почти 100% нагрузки при сжатии корпуса (на гребнях двух волн) и 70% при растяжении (на гребне одной волны). Бронепалуба толщиной 32-35 мм воспринимала 100% нагрузки сжатия и 80% растяжения.
Для получения высокой скорости эти корабли имели самое большое среди японских крейсеров отношение длины к ширине. Шпангоут максимальной ширины располагался сзади миделя - в 97,23 м от носового перпендикуляра и в 79,55 м от кормового. Из-за большого радиуса скругления днища и большой килеватости (мера подъема днища у борта над основной плоскостью) коэффициент полноты мидель- шпангоута (определяет площадь поперечного сечения корпуса и, значит, его лобовое сопротивление) получился довольно низким.
2.2.3. Остойчивость.
Несмотря на заложенные Хирагой в проект меры по уменьшению веса, после достройки водоизмещение для испытаний достигло 9540-9544 т вместо проектных 8586 т. Эта перегрузка почти на 1000 т (более чем на 11%) намного превышала допустимую - 5% для малых кораблей и 2% для крупных. Происхождение столь большого несоответствия между проектными и фактическими значениями весов осталось неясным. Понятно только, что сделали японцы это не специально. Ведь водоизмещение этих кораблей и так было гораздо ниже “вашингтонского лимита”, а увеличение осадки более чем на 1 м уменьшило высоту надводного борта, высоту броневого пояса над ватерлинией (ВЛ), скорость и дальность плавания. Скорее всего, проектировщики просто ошиблись в весовых расчетах. Если расчет проектного водоизмещения, т.е. фактически объема погруженной части корпуса, довольно простой, то расчеты общего веса всех составляющих (корпуса, механизмов, вооружения, защиты, арматуры и т.д.) гораздо сложнее и требуют большой точности. Наверняка сказался и нечеткий весовой контроль на верфи.
Поскольку увеличение водоизмещения по сравнению с проектом понижает метацентр, остойчивость корабля может сильно пострадать. По проекту эти крейсера имели большую метацентрическую высоту (МВ, более 1 м при водоизмещении для испытаний) и, следовательно, большой диапазон остойчивости (угол крена от вертикали, при котором спрямляющий момент исчезает, а корабль опрокидывается). Хирага принял такие величины из желания уменьшить угол крена при получении повреждений в бою. Требования были жесткими: при затоплении двух МО или КО (самые большие отсеки на боевом корабле) с одного борта эти корабли должны были сохранять положительную МВ. Большая МВ была также нужна и для уменьшения крена при поворотах на полной скорости. При перекладке руля на 35° и скорости 80% от максимальной крен не должен был превышать 13°. Достаточно хорошие проектные величины Хирага получил за счет небольшой осадки и низкого расположения центра тяжести благодаря принятому распределению весов. Это позволило свести до минимума последствия столь значительной перегрузки и сохранить достаточно хорошие мореходные качества. Особенно большое значение вопросам остойчивости в японском флоте стали уделять после инцидента с миноносцем “Томодзуру” в марте 1934 года{9}. В 1935 году установили необходимые параметры остойчивости для кораблей различного водоизмещения, которые представлены ниже в сравнении с данными по “Како” (водоизмещение для испытаний с 67% всех запасов).
| Водоизмещение, т |
6000 |
10000 |
15000 |
“Како”(8200) |
| Метацентрическая высота, м |
0,85 |
1.0 |
1.3 |
0,99 |
| Диапазон остойчивости |
75° |
85° |
85° |
80° |
| Период качки, с (не более) |
13-14 |
14-15 |
14-15 |
6,85 |
Следует, правда, заметить, что водоизмещение “Како” дано практически проектное. Его малый период качки означал быстрые и резкие бортовые размахи на волнении, сильно утомлявшие экипаж и мешавшие стрельбе.

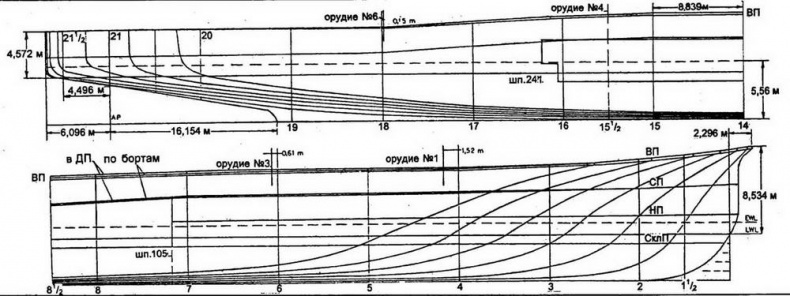

Теоретический чертеж оконечностей крейсера типа “Фурутака”. Шаг теоретических шпангоутов равен 8,839 м (29 футов), шаг теоретических ватерлиний WL - 0,899 м (2,95 футов). Отмечены концы броневого пояса на 241-м (кормовой) и 105-м (носовой) шпангоутах, а также оси вращения башен №№1, 3,4 и 6. LWL и EWL - проектная грузовая ватерлиния и реальная ватерлиния при водоизмещении на испытаниях (с 67% запасов).
2.3. Защита и бронирование
2.3.1. Защита над ватерлинией.
Из-за небольшого водоизмещения этим кораблям невозможно было дать защиту против 20-см снарядов. Главный 76- мм пояс из стали NVNC постоянной толщины, проходя от шпангоута 15 до шпангоута 241, имел длину 80 м при высоте 4,115 м и наклон наружу 9°, что увеличивало его эффективную толщину. Такая защита считалась достаточной только от попаданий 15-см снарядов с дистанции 12000-15000 м. Верхняя кромка пояса крепилась к средней палубе (СП), а нижняя - к верхней кромке буля. По проекту над водой должно было находиться 3,277 м поясной брони, но из-за перегрузки высота пояса над ВЛ при водоизмещении 9540 т составила всего 2213 м. Броневая палуба из стали NVNC имела толщину 35 мм, уменьшаясь у ДП до 32 мм. Дымоходы на высоте 1,5 м от СП защищались 38-мм броней из стали NVNC. Та же сталь защищала погреба внутри корпуса - 50-мм плиты с боков и 35-мм сверху.
Дополнительную защиту давали плиты из стали НТ общей толщиной 48 мм (сверху 28,6 и снизу 19 мм), размещенные на ВП. Борт над поясом и в оконечностях имел обшивку из 19- мм или 25,4-мм листов стали НТ. Боевая рубка не бронировалась, а отсек рулевого привода защищался с кормы, носа, бортов и сверху тонкими плитами стали НТ.

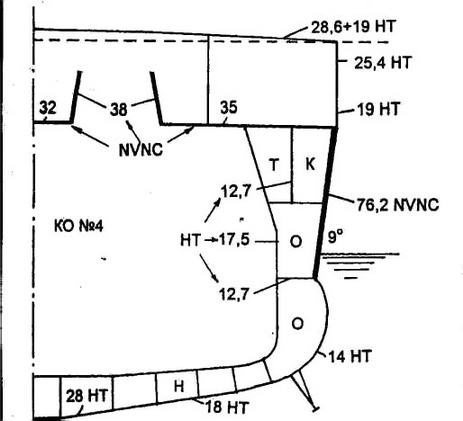

СЕЧЕНИЕ ПО МИДЕЛЬ-ШПАНГОУТУ
Н - нефть; О - водонепроницаемый отсек; Т - тоннель для кабелей; К - кладовая (толщина брони и обшивки в мм)
