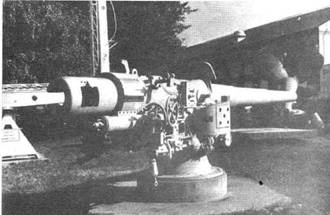

150-мм артиллерийская установка с линейного корабля “Остфрисланд ” (вверху) и тренировка расчета 150-мм орудия на одном из германских линкоров.
Противоминная артиллерия. Согласно Вгауег [6], Conwey [7] и Groner [8], артиллерийское вооружение противоминного калибра дополняли 14 (с 1914 г. 12 плюс два зенитных) скорострельных морских 88-мм орудий с длиной канала ствола 45 калибров (2800 снарядов) на отдельных лафетах, предназначенных для стрельбы по морским целям.
В 1916-17 гг. все были демонтированы, оставили лишь два зенитных.
Согласно источнику [10], лёгкая противоминная артиллерия состояла из 12 скорострельных орудий с литерным обозначением 8,8 см S.K. (Schnell Капопе) L/45 с длиной канала ствола 45 калибров (3960 мм), установленных на одинарном лафете с вертикальной цапфой (центральным штыревым отверстием) с литерным обозначением M.P.L. (Mittel Pivot Lafette) С/06 образца 1906 г. и двух орудий с литерным обозначением 8,8 см S.K. L/45 (G.E.), предназначенных для стрельбы по морским целям и установленных на одинарном лафете с вертикальной цапфой (центральным штыревым отверстием) с литерным обозначением M.P.L. С/13 образца 1913 г. – всего 14, по сравнению с 16 такими же орудиями у типа «Нассау». В 1916 г. все 88-мм орудия демонтировали и направили на вооружение малых кораблей.
Зенитное вооружение первоначальным проектом не предусматривалось, но в ходе Первой мировой войны установили по две 88-мм зенитные пушки. Согласно Conwey [7], 88-мм орудия ствол с затвором весил 908 кг. Общий вес всех 14 установок со всем оборудованием и снарядами составлял около 240 т. Сила отдачи орудия при стрельбе составляла около 25 т. Согласно источнику [10], установка обеспечивала угол снижения ствола орудия -10°, возвышения +25°, что, согласно Conwey [7], обеспечивало дальность стрельбы 10700 м (58 кбт.). Скорострельность составляла до 20 прицельных выстрелов в минуту.
Боекомплект 88-мм артиллерии насчитывал по 200 на ствол унитарных осколочно-фугасных снарядов с литерным обозначением Spgr. (Sprenggranaten- Patronen) K.Z. с головным взрывателем – всего 2800, против, соответственно, 150 и 2400 и у типа «Нассау». Погреба 88-мм унитарных патронов разместили в трёх основных отсеках.
88-мм орудия стреляли осколочно-фугасными унитарными патронами (снаряд с гильзой) весом, согласно источнику [10], 15,5 кг с начальной скоростью у среза ствола орудия 616 м/с. Снаряд длиной 3,6 калибра (317 мм) и весом, согласно Conwey [7] и источнику [10], 10 кг имел разрывной заряд весом (0,22) кг (3%). В гильзе помещалось 2,325 кг трубчатого пороха марки RP образца 1906 г.
Четырнадцать 88-мм орудий установили четырьмя батареями. Носовую группу из четырёх орудий без щитов установили на батарейной палубе под баком перед казематом. Унитарные патроны подавали в неё из погребов боезапасов, расположенных на верхней палубной платформе под броневой палубой в районе от 81 до 86-го шп. по л/б и п/б (XII-й основной отсек), на поддонах с помощью электромоторов или вручную. Требуемая скорость подачи составляла шесть поддонов в минуту.
Вторую батарею из четырёх орудий с круглыми щитами разместили в передней надстройке. 88-мм унитарные патроны подавали в неё из погребов боезапасов, расположенных так же, как и для первой, но несколько дальше к корме – в районе от 77 до 81-го шп. по ДП (XII-й основной отсек).
Третью батарею из четырёх орудий с обычными щитами разместили в задней надстройке. 88-мм унитарные патроны подавали в неё из погребов боезапасов, расположенных так же, как и для первых двух на верхней палубной платформе в районе от 21 до 26-го шп. по л/б и п/б (IV-й основной отсек).
Четвёртую батарею из двух орудий без щитов установили на батарейной палубе в кормовой каюте командира. 88-мм унитарные патроны подавали в неё из тех же погребов боезапасов, что и для третьей батареи. Кроме того, небольшие хранилища 88-мм унитарных патронов оборудовали на броневой палубе в районе 36-го шп. и батарейной в районе 72-го шп. Для каждых двух орудий неподалёку имелись кранцы первых выстрелов, вмещавшие до трёх поддонов унитарных патронов.
88-мм унитарные патроны с помощью электроприводов или вручную подавали из погребов боезапасов при помощи бесконечной цепи, часть из которых выполнили в виде двух параллельных цепей.
В различных местах между продольными стрингерами на бронированной и батарейной палубах разместили кранцы первых выстрелов всего на 635-640 унитарных патронов. На батарейной палубе между 79 и 80-м шп., на промежуточной по ДП между 38 и 39-м шп. и 28 и 29-м шп., по л/б между 29 и 30-м шп. и 21 и 22-м шп. Сектора ведения огня составляли 113-120°. При высоте осей стволов орудий над палубой 0,9 м, высота осей стволов орудий над KBJI составляла для носовой и кормовой батарей 4,25 м, двух средних 8.5 м.
Согласно источнику [10], два пулемёта калибра 8-мм с боекомплектом 10000 боевых патронов на ствол (всего 20000) использовали для обороны и при высадке десанта на корабельных плавсредствах. Дальность стрельбы составляла 2400 м, скорострельность 250 выстрелов в минуту. В оружейных комнатах хранились 410 винтовок образца 1898 г. и 49260 боевых патронов к ним, а также 99 пистолетов образца 1904 г. и 24750 боевых патронов.
![Линейные корабли “Гельголанд”, “Остфрисланд”, "Ольденбург" и "Тюринген" . 1907-1921 гг.](img/photo_books/77634/pic_6.jpg "Линейные корабли “Гельголанд”, “Остфрисланд”, "Ольденбург" и "Тюринген" . 1907-1921 гг.")

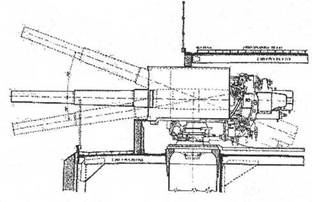

Боковой вид германской казематной 150-мм артиллерийской установки.
Управление артиллерийским огнем. Управление из боевой рубки как артиллерийским огнем, так и самим кораблем ко времени появления дредноутов стало создавать большие трудности. Централизованное управление огнем потребовало наличия значительно большего, чем раньше количества приборов управления и личного состава. Управление кораблем и артиллерией мешало друг другу. Поэтому уже на додредноутах типа «Дёйчланд» оба поста разделили. В то время как «Дёйчланд» и «Поммерн» получили двухъярусный пост управления, на трех остальных кораблях пост управления артиллерией расположили в той же боевой рубке, но несколько позади и выше поста управления кораблём. Так же сделали на броненосном крейсере «Блюхер», линкорах типа «Нассау», где управление артиллерийским огнем главного калибра производили из передней и задней бронированных боевых рубок, а затем на всех крупных кораблях кайзеровского флота.
