| Состав | Палубная броня | Броня переборок |
| Углерод | 0,200 | 0,275 |
| Кремний | 0,014 | 0,007 |
| Сера | 0,032 | 0,029 |
| Фосфор | 0,007 | 0,039 |
| Марганец | 0,290 | 0,630 |
| Медь | 0,100 | 0,055 |
| Никель | 1,560 | 1,640 |
| Хром | 0,070 | 0,180 |
Процент от нормального водоизмещения использовавшийся на броневую защиту на немецких и на английских линкорах программ 1913 г.
| Вид броневой защиты | "Баден" | "Роял Соверен" |
| Вертикальная броня (не считая башен и боевых рубок) | 21,8% | 19,8% |
| Горизонтальная броня | 7,2% | 9,6% |
| Подводная защита | 2,6% | 2,3% |
1. На линейном корабле типа "Баерн" и на английском линкоре типа "Роял Соверен" на бронирование использовался различный процент от водоизмещения.
2. Броневые плиты, как правило, имели большую площадь. Например 250 мм плиты верхнего броневого пояса имели высоту 2,15 м при длине свыше 7,6 м.
3. Броневые плиты были подвергнуты тщательной механической обработке, в результате чего их стыки оказались превосходно пригнаны.
4. Стыки броневых плит барбетов и боевых рубок соединялись в шпунт и имели сзади накладки толщиной по 50 мм. Барбетная броня к конструкции набора не крепилась.
5. Масса плит бортового пояса полностью воспринималась болтами, с шагом 610 мм в продольном направлении и 760 мм в вертикальном.
6. Главный броневой пояс заходил за нижнюю кромку броневой палубы.
Вооружение
Артиллерия главного калибра.
Артиллерия главного калибра состояла из 8 380-мм орудий SK L/45 С/13, длиной 45 калибров, расположенных в четырех двухорудийных башнях Drhl. С/13 (две в носовой и две в кормовой оконечностях, в диаметральной плоскости, линейно-возвышенно). На "Саксене" и "Вюртемберге" устанавливались более совершенные башни Drh. L.C./14.
Основные тактико-технические характеристики башенных артиллерийских установок:
Высота 380-мм орудий башен над грузовой ватерлинией: первая (носовая башня " А") 8,69 м; вторая (носовая башня "В") 11,86 м; третья (кормовая башня "С") 9,58 м; четвёртая (кормовая башня "D") 6,43 м.
Наружные размеры боевого отделения 380-мм двухорудийной башни: длина 13,8 м; ширина наибольшая 8,9 м; высота 2,8 м.
Внутренний диаметр по броне барбета 10 м.
Диаметр шарового погона башни 8,9 м.
Расстояние между осями орудий 3,7 м.
Масса вращающихся частей башни 1020 т
Масса орудия 77,42 т
Углы вертикального наведения от -8° до + 16° (позже от -5° до +20°).
Угол заряжания +2,5°.
Начальная скорость снаряда 800 м/сек.
Дальность стрельбы до 19300 м (позже - до 23200 м).
Масса снаряда 750 кг,
Масса заряда: картуз (порох+ шелковый картуз) 96 + 3 кг, патрон с капсюлем (порох + латунная гильза) 87 + 59 кг.
Боекомплект (выстрелов на орудие при нормальных условиях): с бронебойным снарядом 60; с фугасным снарядом 30.
Длина снаряда:бронебойного 3,5 калибра;фугасного 4,1 калибра.
Масса взрывчатого вещества: в бронебойном снаряде 23,5 кг; в фугасном снаряде 67,1 кг.
Темп стрельбы 26-50 сек [* Меньшим пределом считается время, затрачиваемое в случае, когда снаряд и заряд уже находятся наготове в боевом отделении башни, а наибольшим — затрачиваемое в случае, когда их приходится транспортировать из удаленных районов снарядного и зарядного погребов.]
Критический угол крена, при котором башня не может действовать 12°.
Длина базы встроенного дальномера в каждой башне равнялась 8,2 м Башенные установки Drhl. С/13.
Каждая 380-мм артиллерийская установка состояла из бронированной башни, поворотной платформы с установленными на ней механизмами подачи и заряжания, а также — жесткого барабана, шедшего от погона башни до пола снарядного погреба. Вся установка опиралась на 150 шаров диаметром 160 мм. Каждое орудие устанавливалось в литой стальной люльке, к переднему торцу которой крепился броневой качающийся щит толщиной около 100 мм для прикрытия амбразуры. Этот щит почти вплотную примыкал к лобовой плите башни и боковым противоосколочным переборкам, обеспечивая хорошую (однако не вполне достаточную, в случае прямого попадания) защиту. Вертикальная наводка орудия производилась гидравлическим устройством. Отдача воспринималась гидравлические тормозом отката, а накат осуществлялся пневматическим накатником.
![Линейные корабли типа "Баерн". Последние дредноуты империи кайзера Вильгельма II.](img/photo_books/77641/img_41.jpg "Линейные корабли типа "Баерн". Последние дредноуты империи кайзера Вильгельма II.")

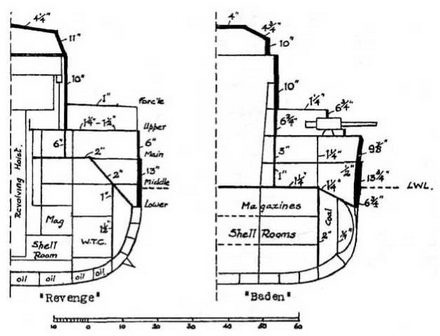

Поперечные сечения в районе 2-й башни с указанием бронирования линейных кораблей "Ривендж" и "Баден"
