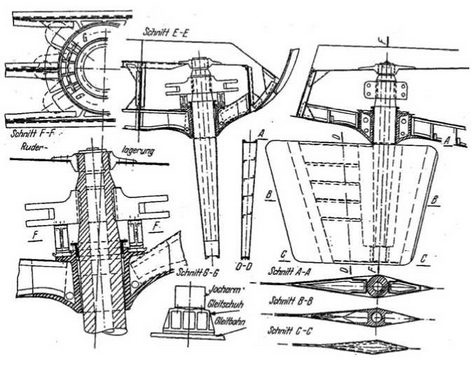

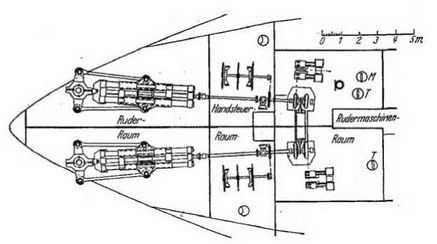

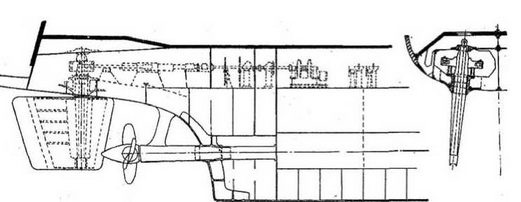

Линейный корабль "Баерн" (Рулевое устройство)


Якорное устройство

Каждый становой якорь имел массу 8 т, кормовой — 4 т; диаметр звеньев якорного каната составлял 75 мм. Носовая шпилевая машина (вертикальная, сдвоенная, обычного типа, с валом, расположенным поперек корабля) через червячную передачу приводила в движение головки шпилей. Управление было возможно как из отсека, где она установлена, так и с палубы полубака.


Штатные корабельные плавучие средства линкора типа "Баден"

Число,шт. Наименование плавсредств Тип Длина,м Ширина, м Высота борта, м Масса снаряженного плавсредства, кг
1 Моторный катер А 15,20 2,82 1,550 10.900
1 Моторный катер С 14,50 2,70 1,340 10.900
1 Моторный катер С 13,00 2,64 1,280 7.433
1 Паровой катер 1 10,00 2,68 1,270 7.236
2 Баркас О 14,00 3,60 1,190 5.600
2 Парусный катер О 10,00 2,50 0,920 2.800
1 Ял I 6,00 1,90 0,770 995
1 Ял усиленной конструкции I 6,00 1,90 0,770 1.045
1 Моторный катер III 7,60 1,86 0,895 1.685
1 Складной ял 4,50 1,70 0,750 235
1 Рабочий плотик 375

Шлюпочное устройство

С каждого борта корабля устанавливалось по одной полумачте со стрелой, крепившейся на обращенной к борту стороне полумачты и поворачивавшейся вручную посредством оттяжек.

Шлюпбалки пяти спасательных ботов, стальной решетчатой конструкции, располагались уступами на палубе полубака. Шлюпки могли поднимать над этой палубой, что представлялось необходимым ввиду их положения относительно 150-мм орудий.

Мачты и такелаж

Треногая фок-мачта была установлена на палубе полубака и крепилась к палубе надстройки. На этой мачте находились: площадка главного компаса, прожекторная площадка, наблюдательный пост и верхний командно- дальномерный пост. Его стенки изготавливались из стальных листов толщиной 25 мм.

Центральная часть мачты, диаметром 0,9 м, выполнялась из стальных листов толщиной 10 мм, усиленных надлежащими элементами жесткости; стойки мачты диаметром 0,8 м выполнялись из стальных листов толщиной 12,5 мм. На мачте располагались стеньга, гафель, рейки для радиоантенны и сигнальные реи.

Высота топа треногой мачты над конструктивной ватерлинией достигала 35 м, высота радиоантенны над конструктивной ватерлинией 60 м.

Позади кормовых прожекторов имелась лёгкая грот-мачта с небольшой стеньгой и рейком для радиоантенны. Её высота над конструктивной ватерлинией составляла 40 м.

Противоторпедное сетевое устройство предусматривалось первоначальным проектом и состояло из металлических противоторпедных сетей с полками для их укладки на борту и 28 сетевыми выстрелами, крепившимися к бортам. Масса всего устройства составляла около 43 т. На основе опыта боевых действий было принято решение отказаться от сетей на линкорах и крейсерах. К концу 1916 г. сетевое устройство с линкоров сняли.
