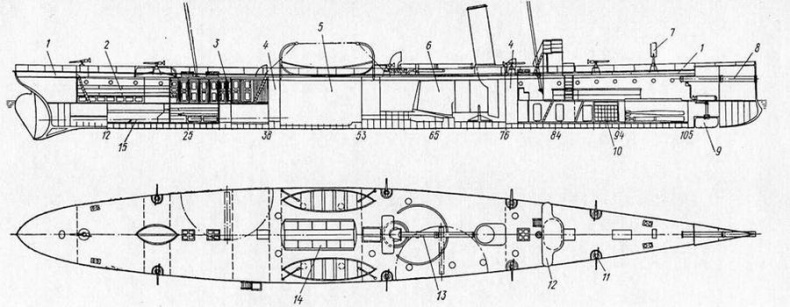

Минный крейсер «Казарский». Первоначальный проект. (продольный разрез и план верхней палубы)
1 — фальшборт, служивший ограждением для штуртросов, открыто проходивших вдоль бортов по верхней палубе; 2 — кубрик и каюты унтер-офицеров; 3 — офицерские каюты и кают- компания; 4-угольная яма; 5-машинное отделение; 6-котельное отделение; 7-прожектор (вначале устанавливался на баке); 8-носовой минный аппарат; 9-носовой выдвижной руль; 10- носовой погреб боезапаса; 1 1-47-мм орудия на тумбах; 12-легкий носовой мостик; 13-поворотный аппарат в диаметральной плоскости, установленный взамен предполагавшихся (показаны штрих-пунктиром на 31 и 66 шп.) бортовых; 14-световой люк машинного отделения; 15-линия гребного вала (в германском кораблестроении, в отличие от русского, счет шпангоутов шел с кормы).
В 6 час. утра 13 июня туман немного рассеялся, я увеличил ход и в 3 час. обогнул мыс Сент-Винцент.
В 9 час. утра 14 июня стал на якорь на Гибралтарском рейде. Судов военных застал только один шведский фрегат, который стоял на карантине, и норвежский корвет с кадетами. Всего от Бреста пройдено 945 итальянских миль: от Бреста до Финистера 420 миль в продолжение 30 часов, со средней скоростью 14 узлов; от Финистера до Гибралтара 525 миль в продолжение 48 часов, со средней скоростью 10,7 узла. Машина все время работала безукоризненно, и самый крейсер показал себя хорошим морским судном. Общий расход угля на переход до 40 тонн и масла 24 пуда 25 фунтов.
По приемкам угля, сделанным до сих пор, я убедился, что действительный расход его был больше, чем было определено на крейсере; это произошло, вероятно от того, что на судне не имеется десятичных весов, а только пружинные, и кроме того, все эти определения расхода были сделаны в сильную качку. Действительный же расход за все время плавания оказывается более определенного около 10 тонн. Также относительно вместимости угольных ям: хотя нами в Пиллау и было принято от завода 90 тонн кардифского угля, причем в угольных ямах даже осталось еще место тонны на две, но этот уголь отборный, употребляемый ими для форсированных проб, и до того тяжел, что обыкновенного угля ямы на крейсере вместят не более 80 тонн.
от 17 июня 1890 г.
16 июня в 8 час. 30 мин. утра снялся с якоря для следования из Гибралтара в Алжир, где стал на якорь 17 июня в 1 час. 15 мин. пополудни. Всего от Гибралтара пройдено 410 миль в продолжение 283 /4 часов, со средней скоростью 14,2 мили в час, при оборотах машины от 145 до 150, давление пара 150 фунтов. За переход израсходовано угля 23 тонны и масла 11 пуд. 18 фунтов. Во время перехода замечено в одном котле незначительное парение в шве, вследствие чего снимаю здесь обшивку, чтобы заклепать его, если нужно.
21. июня в 6 час. утра снялся с якоря из Алжира для следования в Палермо. Переход сделан при штиле, но с довольно крупной зыбью от N0. 22 июня в 5 час. 45 мин. вечера стал на якорь в гавани Палермо. Всего от Алжира до Палермо пройдено 522 мили в продолжение 35'/4 часов, со средней скоростью 14,6 миль в час, при оборотах в машине от 150 до 160, давление пара от 150 до 165 фунтов. Пустота в холодильнике слабая, вследствие загрязнения трубок маслом; его будут промывать с содой и пресной водой. На переходе лопнула в одном котле одна дымогарная трубка, которую предполагаю пока заглушить пробкой. Угля израсходовано 27,2 тонны, масла 14 пуд. 25 фунтов. Вследствие сильных жаров температура в машине поднимается до 37°, а в кочегарной до 57° Реомюра; работа в такой температуре чрезвычайно утомляет машинную команду, почему я стараюсь делать более короткие переходы и приказал отпускать им для подкрепления красного вина.
26 июня в 9 час. утра снялись с якоря из Палермо для следования в Пирей. В 4 часа пополудни в Мессинском проливе временная заделка дымогарной трубки сдала, пришлось вывести этот котел и идти под одним. Выгребая жар, стали исправлять повреждение, которое было окончено к 12 часам ночи, тогда снова развели пары и пошли под двумя котлами. 27 июня, имея в полдень полную обсервацию и определив себя в широте 37°9′N и долготе 19°30′0, я видел, что мне приходится проходить узкости у Матапана в самое темное время; решил зайти на ночь в Наварин, куда и прибыл в 7 час. 15 мин. вечера. В бухте застал английскую броненосную эскадру, состоящую из 6 судов под флагом вице-адмирала Sir Antony Hoskins, который несмотря на то, что был уже спущен флаг, прислал ко мне поздравить офицера и узнать, откуда и куда иду; мною ему было отвечено тем же.
28 июня в 3 час. 30 мин. утра начали сниматься с якоря для следования далее и в 5 час. 30 мин. стали на Пирейском рейде. Всего от Палермо до Пирея пройдено 624 мили в продолжение 47 часов, со средней скоростью 13,27 узла. В том числе от Палермо до Наварина пройдено 434 мили со средней скоростью 12,47 узлов, от Наварина до Пирея 190 миль, со средней скоростью 14,61 узлов, при оборотах в машине от 120 до 170. Угля израсходовано 36 тонн, масла 16 пуд. 7 фунтов.
В Пирее судовыми средствами буду заменять лопнувшую дымогарную трубку и согласно приказания, полученного при уходе из Главного штаба, буду ждать прихода миноносцев для следования далее.
от 7 июля 1890 г.
Получив 1 июля телеграмму Главного Морского штаба идти в Севастополь, не дожидаясь миноносцев, я сейчас же приказал приготовиться к походу, но, так как некоторые части в машине были разобраны для осмотра и были сделаны приготовительные работы для перемены дымогарной трубки, которые менять на крейсере очень затруднительно вследствие недостатка места, так что приходится разбирать следующие помещения, и не был принят уголь по случаю окраски подводной части, а кроме того, мне было назначено представиться Наследнику 2 июля, то я мог сняться только 3 июля в 5 час. 20 мин. утра. Того же дня в 7 час. 30 мин. вечера стал на якорь у острова Тенедоса, так как в Дарданеллы не пускают после захода солнца, и меня известили, что лоцман, который должен меня провести, может прибыть только 4-го утром.
4 июля в 5 час. 15 мин. утра снялись с якоря и в 8 час. подошли к Chanak, где в 9 час. приняли лоцмана и пошли дальше. В 9 час. вечера вошли в Босфор и в 10 час. 30 мин. вечера стали на якорь у местечка Ravae для своза лоцмана и представления карантинных бумаг. Чиновник прибыл только утром в 5 час., после чего в 5 час. 45 мин. снялись с якоря и пошли по назначению. По выходе в Черное море встретили довольно крупную зыбь от N0 и, не желая войти ночью в Севастополь, я пошел 11 — узловым ходом и в 6 час. 30 мин. вошел на Севастопольский рейд. Всего от Пирея пройдено 676 миль в продолжение 54'/2 часов со средней скоростью 12,4 узла. Угля израсходовано 37 тонн и масла 21 пуд.
За время перехода из Пиллау до Севастополя пройдено 4314 миль в 343 часа, со средней скоростью 12,28 узла, израсходовано: угля 258 тонн и масла 143 пуда.
Капитан 2 ранга Берг

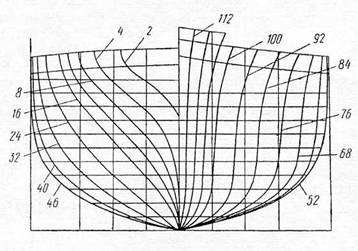

Минный крейсер “Казарский”. (Теоретический чертеж корпуса до перестройки носовой части. Шпация 500 мм)
