Из-за давлевших над всем проектом требований экономии веса на первых двух кораблях серии броневая палуба даже не перекрывала полностью корпус по ширине, что было несомненным недостатком. На третьем, более совершенном во многих отношениях корабле “Адмирал граф Шпее” этот недостаток устранили.

Для защиты подводной части корпуса у каждого борта в 2 м за наружной обшивкой устанавливалась наклонная броневая переборка. Эта продольная переборка у первых двух кораблей серии доходила лишь до внутреннего дна, а у третьего до внешнего. Иной подводной защиты “карманные линкоры” не имели, если не считать заполнения объемов внутренних и внешних бортовых проходов, поскольку было доказано, что подводный взрыв сильнее разрушает борт, если за ним располагаются пустые отсеки.

Корабли типа “Дойчланд” не стали абсолютно подобны друг другу. “Адмирал Шеер” был на 0,65 м шире, чем “Дойчланд”. Его броня имела иную толщину, а бортовой пояс сделали почти на метр шире. Надежнее был бронирован третий корабль серии “Адмирал граф Шпее”. На нем, кроме более протяженных броневой палубы и продольной переборки, усилили защиту фор-марса и поперечных переборок.


Броненосные корабли типа “Дойчланд”

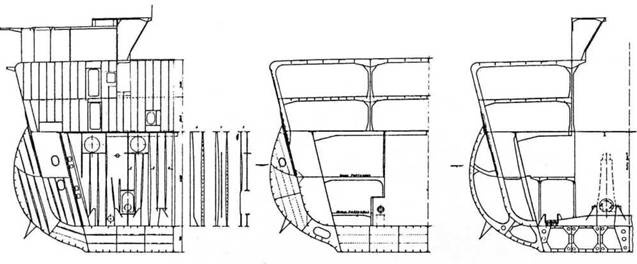

Броненосный корабль “Дойчланд”. (Конструктивный чертеж мидель-шпангоута)


Карманный линкор “Дойчланд” (Из сборника переводов статей “Линкоры”. Издание ОНТБ. Ленинград 1941 г.)


Первый германский дизельный линейный корабль “Дойчланд" заложен на судостроительном заводе Deutsche Werk в г. Киле в сентябре 1928 г. и закончен постройкой в 1932-1933 гг.

Официальное германское обозначение типа этого корабля – “броненосец”. Он является первым кораблем этого типа, приближаясь по силе наступательных и защитных свойств к линкорам, по скорости – к крейсерам и превосходя по району плавания любой боевой корабль современной ему постройки.

Как известно, появление этого корабля было вызвано ограничениями Версальского договора, установившего в свое время для германских линкоров предельную величину стандартного водоизмещения 10000 т. Благодаря применению в качестве главных двигателей специально для этой цели сконструированных легких дизелей и сварки, в это водоизмещение оказалось возможным вложить такую артиллерию и броневую защиту, что по силе вооружения данный корабль оказался превосходящим все военные корабли своего и даже большего водоизмещения, за исключением дредноутов.

Элементы кораблей типа “Дойчланд” следующие.

Длина по ватерлинии 182 м

Ширина 21,7 м

Осадка при стандартном водоизмещении 5 м

Осадка при -проектном водоизмещении (12000 т) 5,6 м

Высота корпуса до палубы бака, простирающегося от носа на 3/4 длины корабля . 12,2 м

Водоизмещение при полной нагрузке, с полным запасом топлива 14000 т

Скорость хода 26-27 уз при полной мощности механизмов.

Полная мощность машинной установки 50000 л.с. на двух валах.

Максимальная мощность – 56000 л.с. или, учитывая потери в передачах и валопроводах – 54000 л.с. на гребных валах. При скорости хода 25 узлов необходимая мощность 33000 л.с., и при скорости 19 уз.-11000 л.с. Район плавания со скоростью 20 узлов – 10000 миль, а с экономической скоростью – около 18000 миль.

Стоимость корабля 4 млн. ф. ст. по курсу периода постройки.

По элементам этот корабль ближе всего подходит к броненосцам береговой обороны, однако превосходит их по вооружению, скорости и району плавания. Для своей скорости корабль обладает острыми и плавными обводами. Относительно большая дина его обусловлена, главным образом, требованиями надлежащего размещения артиллерии и отчасти расположением машинных отделений. Ограниченная осадка предусмотрена исходя из условий плавания в германских прибрежных водах.

Ширина корабля выбрана для обеспечения достаточной подводной защиты, а также для получения требующихся мореходных качеств, учитывая действие артиллерии. Повышенный на значительной части длины корабля надводный борт, вместе с замыкающей его сверху от борта до борта навесной палубой, компенсирует ограниченность высоты борта до главной палубы в отношении продольной прочности, к которой (в связи с наличием тяжелой артиллерии и океанского района плавания) предъявлялись повышенные требования.

Бронирование кораблей типа “Дойчланд” состоит из бортового броневого пояса толщиной 102 мм, простирающегося на большей части длины корабля и имеющего значительную высоту над водой, двух броневых палуб – 38-и 57 мм толщиной над жизненными частями корабля и броневых 38-мм внутренних продольных переборок.

Для защиты от подводных повреждений и взрывов корабль подразделен на большое число водонепроницаемых отсеков. Из соображений экономии в весе броневые листы конструктивно включены в систему прочных связей корпуса. С той же целью в местах приложения наибольших усилий применен материал высокого сопротивления и легкие металлы, клепка в основном заменена сваркой, за исключением лишь пазов наружной обшивки.

В общем эти мероприятия дали экономию в весе корпуса порядка 550 т.

Вооружение кораблей типа “Дойчланд” следующее:

VI – 280-мм орудий в двух трехорудийных башнях;

VI – 150-мм орудий в ординарных установках со щитами;

VI – 104-мм зенитных орудий в спаренных установках;

VIII – 37-мм зенитных автоматов;

II – 533-мм четырехтрубных торпедных аппарата, по одному с каждого борта в кормовой части.

Расположение артиллерии главного калибра на навесной палубе в двух башнях (одна в носу и вторая в корме) обеспечивает надежное ее действие, причем башни имеют большие углы обстрела. Наибольшая дальность стрельбы главной артиллерии около 27 км.

Артиллерия среднего калибра расположена двумя группами между башнями 280-мм орудий, так что артиллерийские погреба средней и тяжелой артиллерии примыкают друг к другу в носовой и кормовой частях корабля, средняя же его часть занята машинной установкой. В оконечностях корабля расположены кладовые и жилые помещения. Имеющаяся на корабле катапульта установлена между боевой рубкой и трубой.

Машинная установка “Дойчланда” размещена в шести водонепроницаемых отсеках средней части корабля, причем установка левого борта расположена в корму симметрично с установкой правого борта. Главные механизмы состоят из восьми бескомпрессорных двухтактных реверсивных двигателей двойного действия с независимыми продувочными насосами, приводимыми в действие от вспомогательных дизелей. Главные и вспомогательные двигатели построены на заводе МАН. Гребных валов два. Каждые четыре главных двигателя работают через зубчатую передачу на общее большое колесо передачи своей линии вала (каждый отдельный двигатель присоединен к зубчатой передаче через масляную гидромуфту “Вулкан”). На двух последних кораблях каждая пара главных дизелей действует на отдельное большое колесо. Гидрозубчатые передачи-поставки завода Вулкан”. Зубчатые передачи понижают число оборотов от 450 в мин. на валу дизелей до 250 в мин. на гребных валах.
