Обшие указания по монтажу трубопроводов
1. Монтаж трубопроводов водопровода должен осуществляться по монтажному проекту, выполненному строительно-монтажной или проектной организацией.
2. Работы по монтажу труб должны выполняться специально обученным техническим персоналом, имеющим соответствующее удостоверение и овладевшим особенностью работы и технологией обработки данных труб.
3. Монтаж трубопроводов должен осуществляться при температуре окружающей среды не менее 5 °C.
4. Бухты труб, хранившиеся или транспортировавшиеся на монтаж (заготовительный участок) при температуре ниже О °С, должны быть перед раскаткой выдержаны в течение 24 ч при температуре не ниже 10 °C. В процессе размотки бухт и монтажа трубопроводов необходимо следить, чтобы маркировка на трубах находилась на одной образующей поверхности трубы. Прокладку трубы следует вести без натяга, свободные концы закрывать заглушками во избежание попадания грязи и мусора в трубу.
5. Перед прокладкой труб в помещении необходимо установить средства крепления, закончить все электрогазосварочные работы, а при открытой прокладке труб — и отделочные работы.
6. Металлополимерные трубы предпочтительно прокладывать скрыто в бороздах, каналах и шахтах, при этом должен быть обеспечен доступ к разъемным соединениям и арматуре путем устройства дверок и съемных щитов, на поверхности которых не должно быть острых выступов.
7. В случае замоноличивания горизонтальных трубопроводов для предотвращения образования воздушных пробок в трубах их следует прокладывать с подъемом более 0,003 в сторону водоразборной арматуры. Замоноличенный водопровод целесообразно прокладывать в кожухе (например, труба в трубе).
8. Борозды или каналы следует закрывать после проведения гидравлических испытаний трубопроводов.
9. До замоноличивания трубопроводов необходимо выполнить исполнительную схему монтажа данного участка и провести гидравлические испытания.
10. Для прохода через строительные конструкции необходимо предусматривать футляры, выполненные из пластмассовых труб. Внутренний диаметр футляра должен быть на 5—10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и футляром необходимо заделать мягким водонепроницаемым материалом, допускающим перемещение трубы вдоль продольной оси.
11. Между металлополимерными трубопроводами горячей и холодной воды расстояние в свету должно быть не менее 25 мм (с учетом толщины теплоизоляции). При пересечении трубопроводов расстояние между ними должно быть не менее 30 мм. Трубопроводы холодной воды следует прокладывать ниже трубопроводов горячего водоснабжения и отопления.
12. Трубопроводы систем горячего водоснабжения, а при необходимости и холодного водоснабжения, следует теплоизолировать в соответствии с проектом.
13. Повороты трубопроводов следует осуществлять с применением стандартных угольников и специальных деталей согласно или путем изгиба трубы вручную или специальным инструментом. Радиус изгиба должен быть не менее пяти наружных диаметров трубы. При изгибах следует пользоваться дорном в виде спиральной пружины. При изгибании не допускаются сплющивание и залом трубы. Овальность труб должна быть не более 10 %.
Ремонт систем водопровода и канализации
Инструмент сантехника
Домашнему мастеру, решившему заняться ремонтом сантехники, наряду с обычными слесарными инструментами (отвертками, пассатижами, ножовками) понадобятся специальные — инструменты и приспособления для изгиба, резания и соединения труб, ремонта сантехнической арматуры и т. д.
Ключ трубный рычажный используется главным образом при соединении водопроводных и других труб. Существует несколько разновидностей трубных ключей: рычажные, раздвижные, цепные и накидные. Рассмотрим конструкцию наиболее распространенного и доступного рычажного ключа. Он используется для выполнения самых разнообразных сантехнических соединений.
Рычажный ключ позволяет вращать округлые предметы типа труб, муфт и т. п., а также детали с гранями, например гайки, болты, головки кранов. Работает ключ по принципу заклинивания трубы между губками. Чтобы труба не выскользнула, губки должны находиться на противоположных концах ее диаметра к месту захвата, т. е. зевом ключа необходимо захватить не менее половины окружности трубы. После того как середины губок ключа заняли это положение, покрутите гайку пальцами до упора в обойму. На подвижном рычаге имеется трапецеидальная резьба. При вращении гайки по часовой стрелке подвижный рычаг будет двигаться до тех пор, пока его губка не соприкоснется плотно с окружностью трубы. Тогда можно сжать рычаги и начинать откручивать (закручивать) трубу.

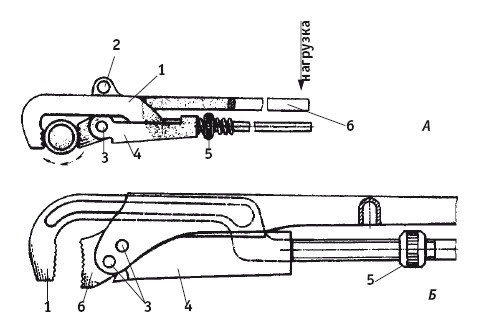

Трубные рычажные ключи:
А— ключ с неподвижным рычагом из стальной полосы; Б— ключ с неподвижным рычагом корытообразной формы; 1 — подвижный рычаг; 2 — опорный штифт; 3 — заклепка; 4 — обойма; 5 — гайка; 6 — неподвижный рычаг.
Учтите, что основное усилие нужно прикладывать к неподвижному рычагу. Обратите внимание на то, как расположены зубцы на губке этого рычага. При вращении они должны как бы вгрызаться в трубу.

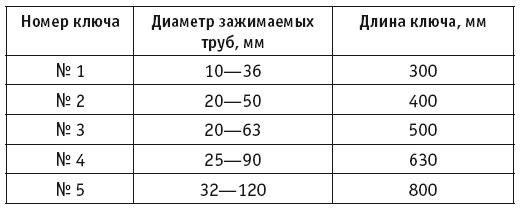

Таблица 1. Ключи трубные рычажные
Выпускаются рычажные ключи пяти размеров. В табл. 1 указаны размеры труб, которые может охватить ключ того или иного номера. Но это не значит, что с помощью соответствующего ключа можно сразу справиться с любым соединением. Не поддается, например, разборке узел, принимайте дополнительные меры (очистите узел от краски, подогрейте его и т. п.) и лишь потом вновь пробуйте действовать ключом. Нельзя на рычаги надевать обрезок труб для увеличения усилия. Это приведет к изгибу рычагов ключа и, в конечном счете, к его поломке. Мало того, при соскакивании губок ключа с трубы вы можете получить тяжелую травму. Прочность ключа рассчитана на силу руки без всяких дополнительных приспособлений. Нельзя также использовать для вращения труб ключи номера, не соответствующего диаметру трубы. Не следует действовать ключом с губками, имеющими смятые зубцы. Это опять же приведет к ушибам и ранам.
Можно ли отремонтировать вышедший из строя трубный рычажный ключ? Да, в некоторых случаях можно. Так, смятые зубцы заново нарезают ножовкой. Так же восстанавливают и рифления на гайке. Согнутые рычаги выправляют в холодном или горячем состоянии. Срезанные или разболтавшиеся заклепки и штифты заменяют новыми из мягкой стали, подобной той, из которой изготовляют гвозди. Хуже, если сломан подвижный рычаг вблизи губки на изгибе, варка тут мало поможет, и от этого ключа придется отказаться. При поломке штампованного из стального листа неподвижного рычага, имеющего корытообразное сечение, внутрь рычага вкладывается стальной стержень и приваривается к нему. При поломке сплошного неподвижного рычага на место излома накладывают стальные полосы с обеих сторон и приваривают к рычагу.
