Возка 120-мм миномета осуществлялась конной или механической тягой. Конная тяга производилась с передком четверкой лошадей.

Данные полковых минометов — Обр. 1938 г. — Обр. 1943 г.

Калибр, мм — 120–120

Угол ВН, град — +45;+80 — +45; +80

Угол ГН, град — 6–8

Вес ствола с казенником, кг — 105–100

Вес двуноги-лафета, кг — 75–80

Вес опорной плиты, кг — 95–95

Вес прицела, кг — 1,4–1,4

Вес миномета в боевом положении, кг — 275–275

Ширина колесного хода, мм — 1300–1300

Клиренс, мм — 370–370

Максимальная скорость возки, км/час: по булыжной мостовой — 18–18

по шоссе — 35–35

Скорострельность, выстр/мин: без исправления наводки — 15–15

с исправлением наводки — 6–6

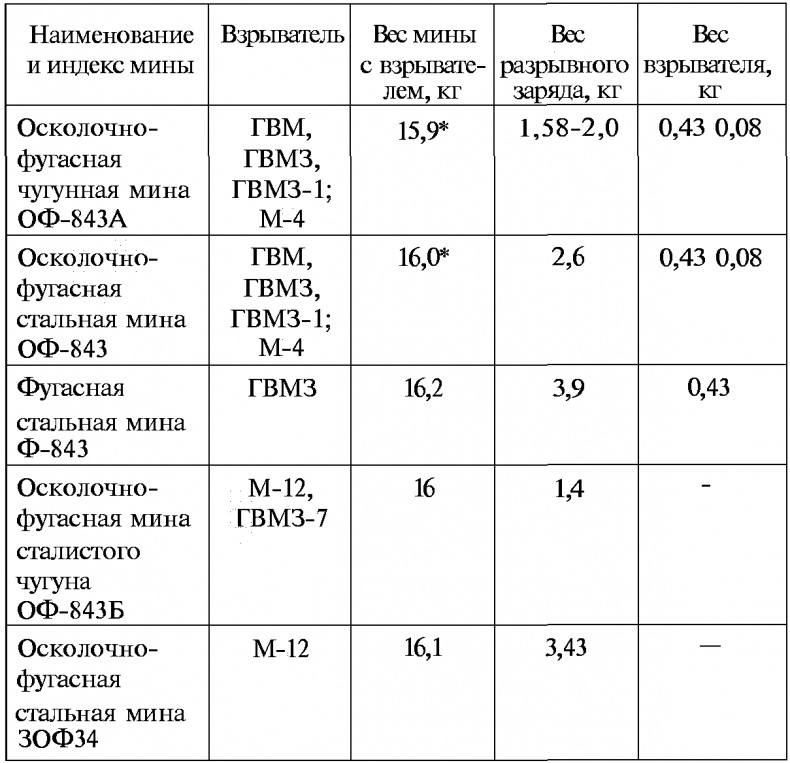

Таблица 60. Боекомплект 120-мм минометов в годы Великой Отечественной войны

* Вес мины с взрывателями ГВМ, ГВМЗ, ГВМЗ-1.

** Вес разрывного заряда / вес дымообразующего вещества или зажигательного состава.

120-мм зажигательная мина ТР с комбинированным термитно-фосфорным снаряжением была принята на вооружение в начале 1943 г. Эта мина снаряжалась желтым фосфором, 36 термитными зажигательными элементами в металлических стаканчиках и небольшим разрывным зарядом. При разрыве мины горящие зажигательные элементы разлетались в радиусе до 40 м от места разрыва и создавали 36 огневых очагов с температурой более 2000 °C и временем горения около 15 с. После сгорания зажигательных элементов оставались раскаленные шлаки, способные проплавить тонкое листовое железо. 120-мм зажигательные мины ТР обеспечивали надежное поджигание деревянных сооружений.

Также в 1942 г. была выпущена небольшая партия 120-мм зажигательных мин БНП и БТН. 120-мм зажигательная мина БНП снаряжалась вязкой огнесмесью А. П. Ионова с добавкой волокнистого наполнителя — пакли, которая уменьшала дробление вязкой огнесмеси при взрыве мины. Мины типа БНП надежно поджигали деревянные срубы, удовлетворительно действовали при попадании в танк. Мины БТП были снаряжены вязкой огнесмесыо, термитным составом и паклей.

В конце 1939 г. на заводе № 7 была создана 120-мм мина «большой емкости». Вес такой мины составлял 27 кг, а вес взрывчатого вещества (8 кг) в два раза превышал вес взрывчатого вещества в обычной 120-мм мине. В грунте средней плотности такая мина делала воронку глубиной 1,5 м и диаметром 4,0 м.

В январе 1940 г. в расположении 85-го полка стреляли по финским противотанковым бетонным надолбам, но для разрушения надолбов мощности мин «большой емкости» оказалось недостаточно.

Дальность стрельбы осколочно-фугасной миной ОФ843А составляла 5700 м при начальной скорости 272 м/с.

Производство 120-мм химических мин с веществом СОВ было начато на заводе № 67 в 1937 г. (сдана первая партия — 200 штук). В 1939 г. началось производство химических мин с веществом НОВ (как с ипритом, так и с «летучими веществами»). В план 1941 г. было включено изготовление 20 тысяч 120-мм мин типа НОВ (с тремя видами отравляющих веществ) и 5 тысяч мин типа СОВ.

120-мм полковой миномет был слишком тяжел для конских вьюков, поэтому в КБ завода № 7 был спроектирован 107-мм горно-вьючный миномет.

Полигонные испытания опытного образца миномета проходили с 21 сентября по 10 октября 1938 г. на АНИОПе. В ходе полигонных испытаний выявлены недостатки миномета: мала площадь опорной плиты, не было перекрытия по дальности между зарядами (полный и № 1), недостаточная прочность стреляющего приспособления.

В конце 1938 г. ГАУ дало указание заводу № 7 на доработку миномета и для этого заказало восемь 107-мм минометов. Новые образцы прошли полигонные испытания с конца марта до середины июня 1939 г. Войсковые испытания четырех 107-мм минометов прошли с 14 по 27 сентября 1938 г.

107-мм горно-вьючный миномет был принят на вооружение постановлением Комитета Обороны от 26 февраля 1939 г. под названием «107-мм горно-вьючный полковой миномет обр. 1938 г.» (то есть еще до окончания войсковых испытаний.) Серийное производство 107-мм минометов обр. 1938 г. было начато в 1939 г. За год выпущено 200 минометов. На I–III кварталы 1940 г. заводам № 393 и «Лентекстильмаш» было дано задание на 950 107-мм горных минометов обр. 1938 г. К 1 августа 1940 г. заводы изготовили 501 миномет. Любопытно, что заводу № 393 платили 19 тыс. руб. за один миномет, а «Лентекстильмашу» — 25 тыс. руб. (рис. 10.9).

Рис. 10.9 107-мм горно-вьючный полковой миномет обр. 1938 г.

В декабре 1939 г. на НИАПе была испытана 107-мм мина «большой емкости» весом 18 кг. Стрельба велась на третьем заряде, начальная скорость 170 м/с, дальность стрельбы 2500 м при угле возвышения 45. В 1939 г. была испытана 107-мм химическая мина СКБ-4 с взрывателем М-2, снаряженная отравляющим веществом типа БХВ.

Ствол миномета состоял из трубы и навинтного казенника.

Выстрел производился двумя способами: действием ударного механизма стреляющего приспособления, который взводился после заряжания миномета, и жестким самонаколом мины при опускании ее в канал ствола.

Для получения углов возвышения 45°—65° необходимо было обойму вертлюга поставить на переднюю кольцевую выточку трубы ствола, а для углов 60°—65° необходимо поставить обойму вертлюга в заднюю кольцевую выточку трубы ствола.

Вертлюг состоял из корпуса вертлюга, амортизатора с обоймой и поворотного механизма. Двунога соединялась со стволом миномета через пружинный амортизатор. Опорная плита представляла собой круглую штампованную цельносварную конструкцию.

Прицелы миномета: МП-82УС, МПМ-44, МПМ-44М или МП-44.

Миномет имел неподрессоренный колесный ход, состоящий из рамы, двух колес и ящика для ЗИП. Колеса с шинами ГК (800–150).

Передок предназначался для перевозки 20 окончательно снаряженных мин (в лотках) и для тяги колесного хода. Передок с колесным ходом миномета транспортировался конной тягой с помощью четырехконной упряжки шагом или рысью со скоростью 7–8 км/час.

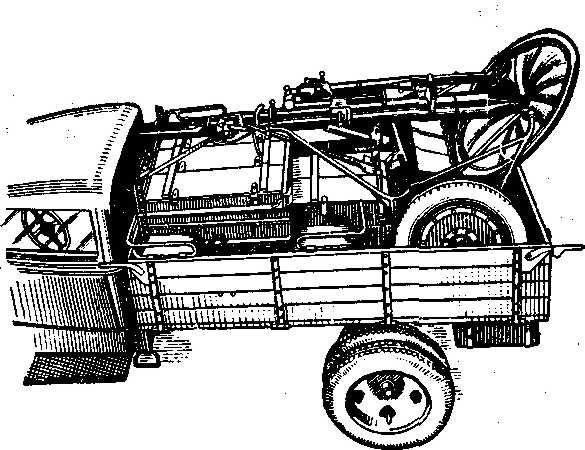

Для транспортировки миномета применялась также грузовая машина со специальным оборудованием кузова для погрузки в него конного хода с минометом и 24 окончательно снаряженными минами в ящиках парковой упаковки, кроме того, в кузов машины садился минометный расчет. Скорость возки автомобилем — до 40 км/час.

Там, где движение на колесах невозможно, колесный ход и передок с боекомплектом в лотках перевозились на девяти вьюках, для чего к четырем упряжным лошадям добавляется еще пять вьючных (заводных) лошадей. Переход на вьюки при этом мог быть полный или частичный.
