Небольшие воздухозаборники располагались только с левой стороны МиГ-21СММ. Хорошо видны винты доступа к панелям.

На этом египетском МиГ-21М («черный 8212») уже стоит зеркало заднего вида ТС-27АМШ. Отсутствуют гильзоотражатели. Тактический номер нарисован черным на второй зеленой (более темной) полосе от носа.

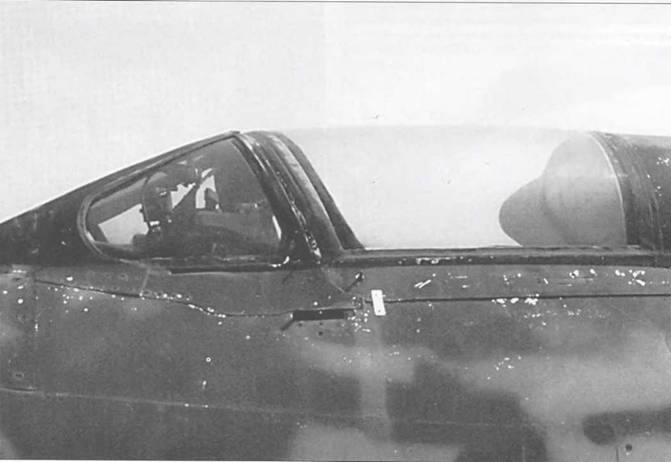

Ранние МиГ-21 третьего поколения не несли ТС-27АМШ. На фото разведывательный МиГ-21Р, который был разработан на базе МиГ-21C.

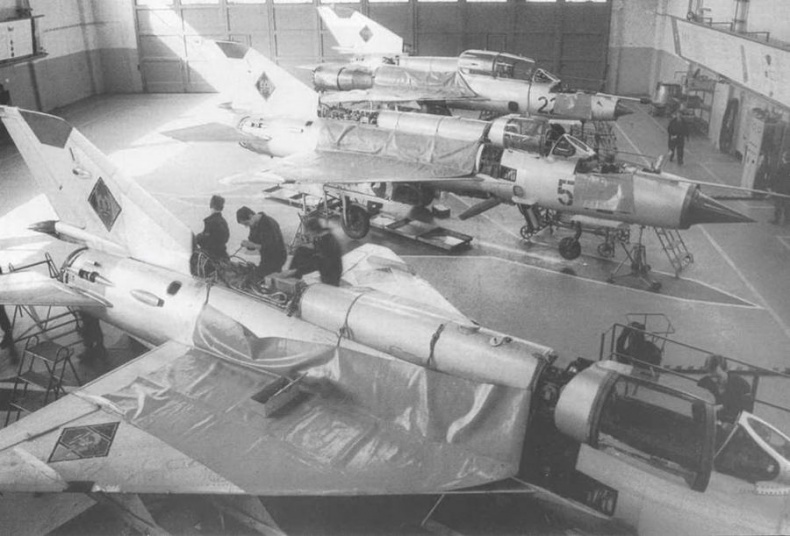

Пара германских МиГ-21М и один МиГ-21УМ проходят техническое обслуживание. Огромные расстеленные брезентовки защищают крылья от повреждений. На обеих МиГ-21М большинство панелей сняты для обслуживания АП-155. Оба МиГ-21 М стоят на козлах. На полу нарисованы силуэты, согласно которым ставились самолеты. Такой подход способствовал быстрому проведению работ.

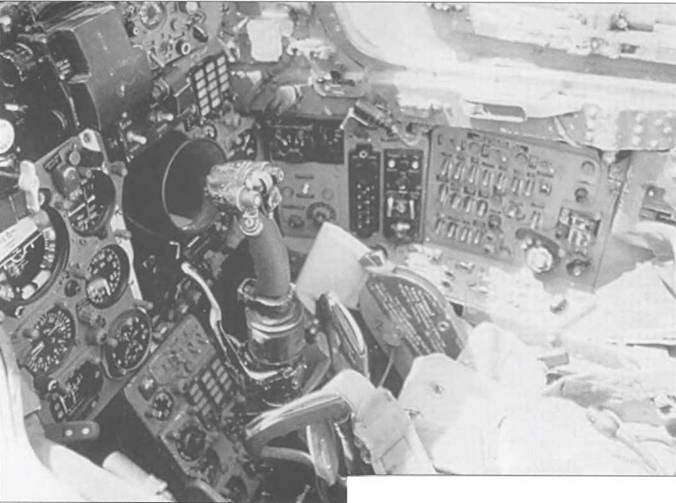

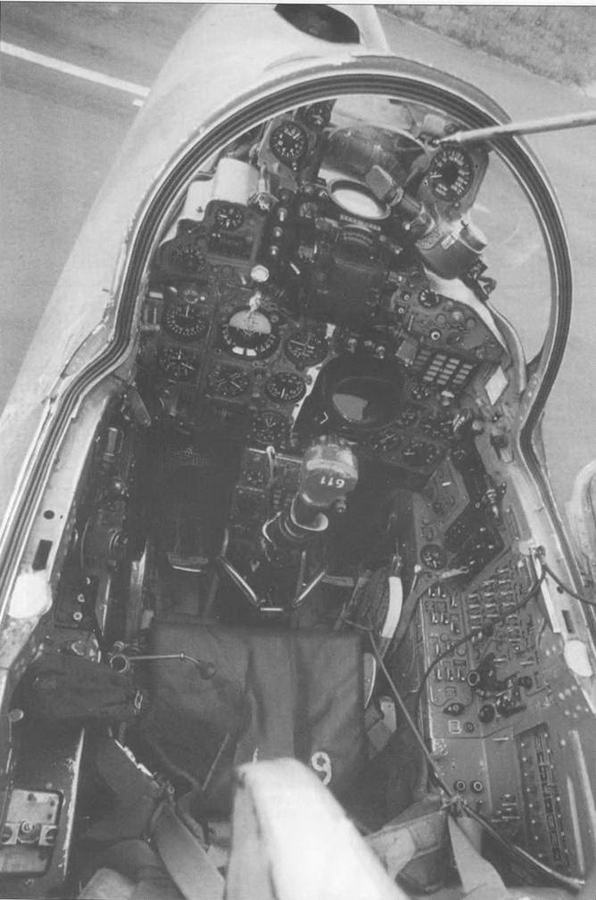

Кабина МиГ-21М («красный 611»серийный1111) ВВС ГДР. Самолет прибыл в ГДР в августе 1969 года и был отправлен в состав JG 7 «Вильгельм Пик» в Древице. Что было характерно для экспортных поставок все надписи на английском. Коричнево-красное катапультное кресло нестандартное. Хорошо виден альтиметр, установленный над СШ-45-1000С. На нестандартном для МиГ-21 месте установлен и индикатор превышения угла атаки. Пушечный прицел расположен на стандартном месте для МиГ- 21 М. На ранних МиГ-21ПФМ он находился на другом месте.

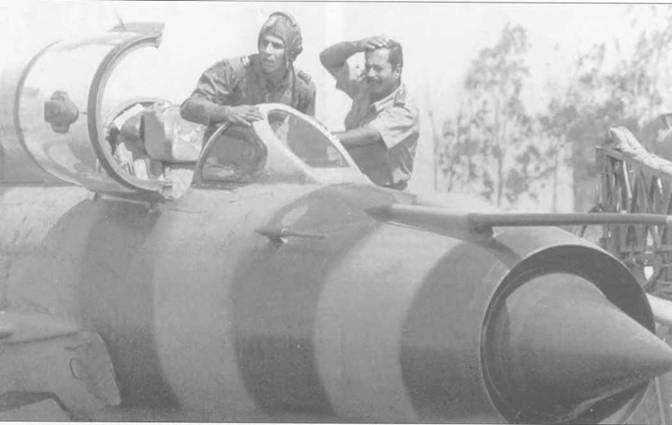

Открытая кабина египетского МиГ-21М («черный 8212»). Самолет участвовал в совместных американо-египетских маневрах в 1983 году. МиГ-2 1M представлял собой экспортную версию МиГ-21СМ, который поставлялся только в ВВС СССР. Большинство приборов и оборудования «достались в наследство» от МиГ- 21ПФМ. На МиГ-21М также стоял РЛС РП-21МА, в отличии от более современного РП-22МС, который стоял на МиГ-21СМ.

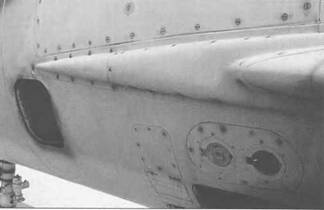

Отсутствие гилыоотражателя было характерно для МиГ- 21 СММ. Это хорошо видно на фотографии левой части фюзеляжа болгарского МиГ-21М.

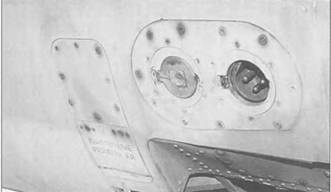

Разъемы для подключения внешнего питания на-МиГ-21 М. Внутренняя электрическая система питалась от 115 и 27 вольт. Внешнее подключение было необходимо для различных предполетных процедур.

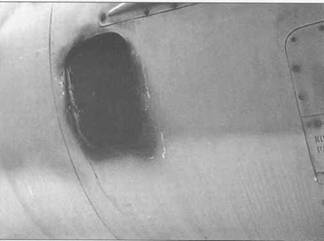

Панели воздухозаборника с обеих сторон фюзеляжа. Они использовались для дополнительного обдува двигателя во время взлета.

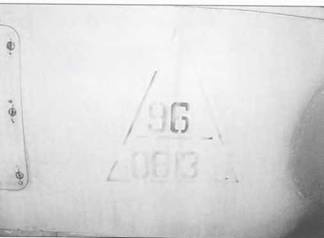

Такой треугольник был обязательным на всех самолетах ВВС Болгарии с 30-х годов. Этот был нарисован на МиГ-21М. Верхний номер -96 – обозначал тип самолета ни вооружении, а нижний – 0613 – серийный болгарский номер. Болгария была единственной страной Варшавского договора, в которой применялась такая система.

Левый тормозный щиток на МиГ-21М ВВС Болгарии. Максимальное отклонение обеих щитков – 35 градусов. Все тормозные щитки на МиГ-21 были оборудованы гидравлической системой.

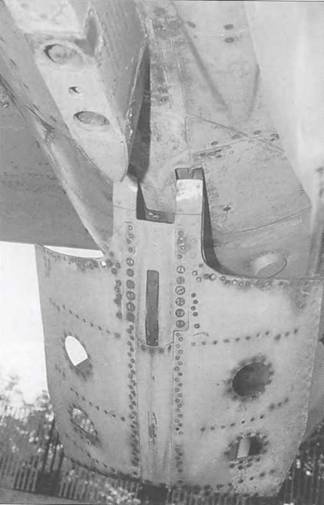

Центральный тормозной щиток в полностью опущенном состоянии. Щиток располагался сразу за центральным пилоном.

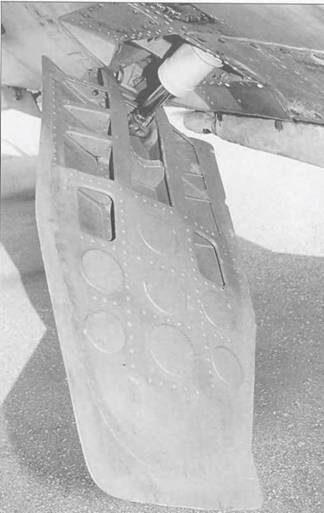

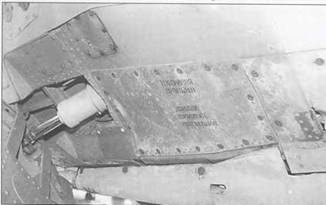

Левый тормозной щиток в полностью открытом положении. Тормозные щитки были идентичными на МиГ-21 всех модификаций. Обычно на истребителе было три тормозных щитка – правый, левый и центральный.

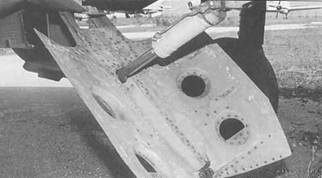

Центральный тормозной щиток в опущенном состоянии. Максимальный угол опускания – 40 градусов. В полностью выпущенном состоянии щиток мешал установке дополнительного подвесного топливного бака.

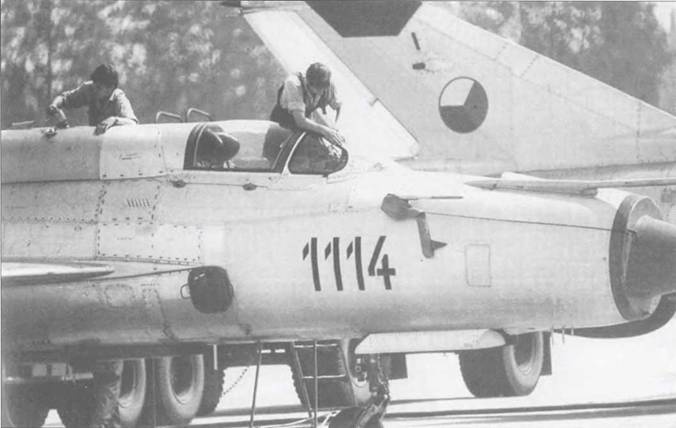

МиГ-21М («черный 1114») ВВС ЧССР готовится к очередному вылету. На самолете стоят защитные красные колпаки. Обратите внимание на отсутствие зеркала заднего вида и гильзоотражателя.

Во время долгого времени эксплуатации большинство МиГ-21М получили зеркало заднего вида ТС-27АМШ, что делал самолеты неотличимы от МиГ-21 МФ. Этот тот же самый МиГ-21 («черный 1114») в самом конце своей летной карьеры.
