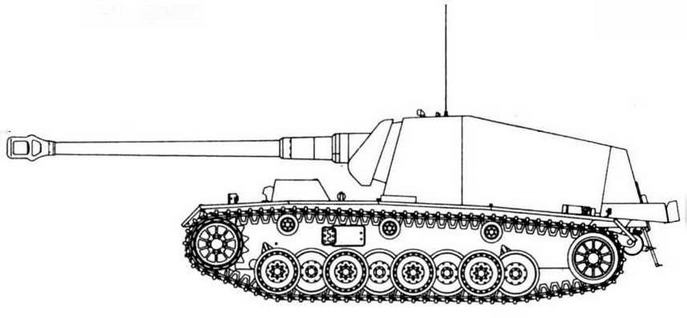

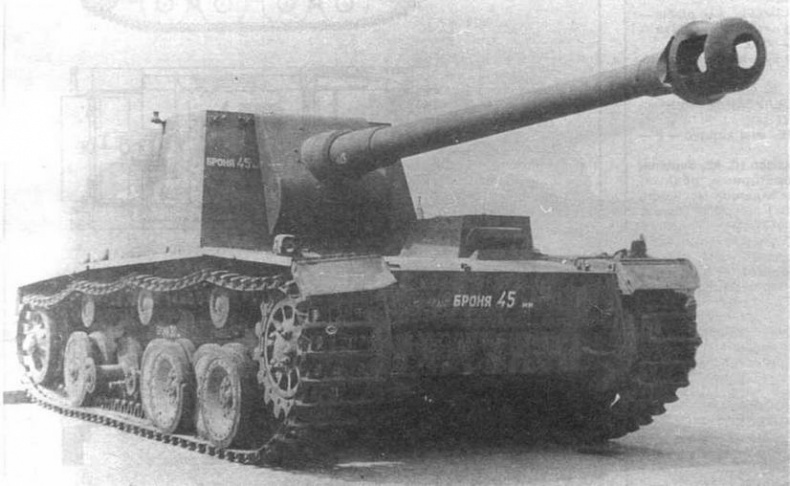

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ БОЕВАЯ МАССА, т: 11,2. ЭКИПАЖ, чел.: 4. ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 7270, ширина — 2440, высота — 2400, клиренс —400. ВООРУЖЕНИЕ: 1 пушка Рак 43 калибра 88 мм. БОЕКОМПЛЕКТ: 30 артвыстрелов. ПРИБОРЫ ПРИЦЕЛИВАНИЯ: оптический прицел Sfl.ZF.1a. БРОНИРОВАНИЕ, мм: корпус —8 — 20, щит —5. ДВИГАТЕЛЬ: Maybach HL 42, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 100 л.с. (73,6 кВт) при 2800 об/мин; рабочий объем 4171 см³. ТРАНСМИССИЯ: двухдисковый главный фрикцион сухого трения, механическая коробка передач (4+1), двойной дифференциал, бортовые передачи. ХОДОВАЯ ЧАСТЬ: четыре опорных катка на борт, ведущее колесо переднего расположения (зацепление цевочное), направляющее колесо; подвеска рессорно-балансирная; в каждой гусенице 101 трак шириной 290 мм, шаг трака 105 мм. СКОРОСТЬ МАКСИМАЛЬНАЯ, км: 110. ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 25; ширина рва, м —1,5; высота стенки, м — 0,7; глубина брода, м — 0,4. 12,8 cm Selbstfahrlafette L/61 (Panzerselbstfahrlafette V) Тяжелая противотанковая САУ, созданная в порядке эксперимента для возможной борьбы с английскими тяжелыми танками после высадки на Британские острова. Использовано шасси опытного среднего танка VK 3001(H). В начале 1942 года фирмы Henschel и Rheinmetall изготовили 2 машины Серийная модификация: 128-мм противотанковая пушка в открытой сверху и сзади броневой рубке больших размеров, размещенной в кормовой части корпуса. Угол возвышения пушки: +10°, склонения: - 15°. Масса орудия составляла 7150 кг. Двигатель располагался в средней, а отделение управления — в передней части корпуса. Ходовая часть, по сравнению с базовым танком, удлинена.  12,8 cm Sfl L/61 Обе самоходные установки использовались на Восточном фронте. Зимой 1943 года одна машина была повреждена и захвачена Красной Армией под Сталинградом. Судьба второй САУ неизвестна, по- видимому, она была уничтожена или в то же время, или летом 1943 года. Отношение к тяжелым САУ в войсках было противоречивым. Несмотря на большую мощность орудия, САУ оказалась маломаневренной, а раздельное заряжание и большая масса выстрела значительно сокращали скорострельность. 128-мм САУ использовались только для стрельбы по советским тяжелым и средним танкам ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ БОЕВАЯ МАССА, т: 35. ЭКИПАЖ, чел.: 5. ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина— 9700, ширина — 3160, высота— 2700, клиренс — 450. ВООРУЖЕНИЕ: 1 пушка К.40 калибра 128 мм. БОЕКОМПЛЕКТ: 18 выстрелов. ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел Sfl ZF. БРОНИРОВАНИЕ, мм: лоб корпуса и рубки —50, борта корпуса и рубки — 30. ДВИГАТЕЛЬ: Maybach HL 116, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 300 л.с. (210,8 кВт) при 3300 об/мин; рабочий объем 11 048 см³. ТРАНСМИССИЯ: шестискоростная коробка передач ZF SSG77. ХОДОВАЯ ЧАСТЬ: восемь обрезиненных опорных катков на борт, три поддерживающих катка, ведущее колесо переднего расположения (зацепление гребневое), направляющее колесо; подвеска индивидуальная торсионная. СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 25. ЗАПАС ХОДА, км: 160. СРЕДСТВА СВЯЗИ: радиостанция Fu 5.  Тяжелая САУ со 128-мм пушкой, захваченная Красной Армией под Сталинградом ПРОИЗВОДСТВО БРОНЕТАНКОВОЙ ТЕХНИКИ В ГЕРМАНИИ
