Соединения выполняются, как правило, на нижней стороне макетной платы, с помощью отрезков проволоки или срезанными выводами. Трудность состоит в том, как расположить компоненты наилучшим образом, чтобы избежать путаницы проводов. Есть модели плат для прототипов, похожих на макетные платы, площадки которых уже соединены между собой и расположены в строках и столбцах. С помощью этих плат можно перенести проект с макетной платы на платы для пайки без внесения изменений. Недостаток в том, что они не так широко распространены, могут стоить немного больше, чем простые макетные платы, и не всегда оптимальны для высоких частот.

Для работы с данным видом макетных плат необходимо запастись несколькими метрами электрического провода с жестким сердечником (диаметром 0,5/0,7 мм). Провод используется без оболочки и служит для выполнения соединений между различными точками цепи. Часто для выполнения соединений используются срезанные выводы компонентов. При сборке схемы, как правило, сначала спаиваются компоненты меньших размеров, а затем более громоздкие компоненты. При сборке на макетную плату Stripboard лучше начинать с более сложных компонентов, таких как чипы, разъемы и транзисторы.

Для закрепления интегральной схемы (или ее гнезда) оно помещается на плату, а затем два противоположных вывода слегка сгибаются во внешние стороны. Макетная плата переворачивается и спаиваются только эти два вывода, так что гнездо остается на месте. Остальные выводы припаиваются только при необходимости и, как правило, позднее.

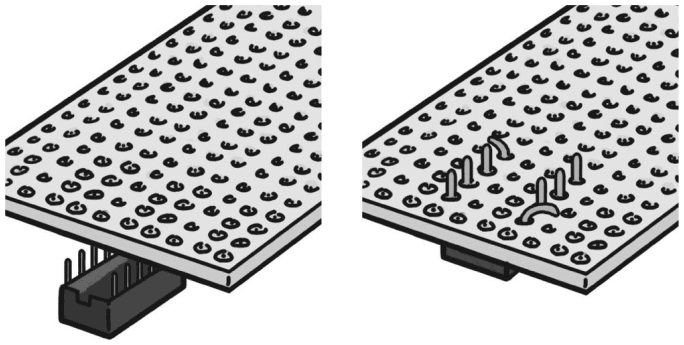

Рис. 3.27. Припаивание гнезда для чипа на макетной плате для прототипов 122

Чтобы получить аккуратный результат, лучше всего соединять все компоненты на нижней части макетной платы, хотя это и не всегда просто. Иногда необходимо сделать перемычки (мостики), чтобы соединить точки, которые невозможно пересечь. Делаем короткие перемычки и избегаем образования «висящих проводов», они ведут себя как антенны, создавая помехи.

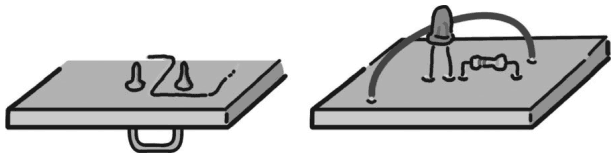

Рис. 3.28. Перемычка предотвращает пересечение проводов (слева), длинный провод соединяет две удаленные точки (справа)

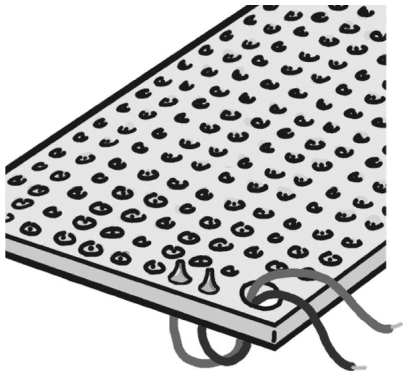

Рис. 3.29. Отверстие для собирания проводов

Расположение шин электропитания очень важно, оно помогает уменьшить шум и помехи. Путь, который выполняет ток для достижения цели, всегда должен быть коротким и прямым. По этой причине необходимо замыкать землю на шине, которая проходит по периметру схемы: таким образом, земля будет находиться на одинаковом расстоянии от каждого компонента.

В печатных платах, которые могут иметь несколько слоев, для земли выделяется целый слой: плоскость заземления. Линии электропитания или тактовые сигналы должны непосредственно достигать компонентов, и, как правило, лучшим расположением является скрещенное.

Из нашей макетной платы будут выходить провода электропитания, сигналов, провода для присоединения к переключателям, дисплею, светодиодам и потенциометру. Эти провода могут легко оборваться. Поэтому можно сделать небольшое отверстие дрелью на макетной плате, так что оно может быть использовано в качестве отверстия для собирания проводов.

От схемы до прототипа

Теперь попробуем создать схему на рис. 3.6 с помощью макетной платы Stripboard и паяльника.

Мы уже делали схему на обычной макетной плате, но результат, который мы получим на макетной плате Stripboard, будет совершенно другим.

Необходимые компоненты:

• 1 красный светодиод;

• 1 резистор сопротивлением 390 Ом;

• 1 батарейка 9 В;

• 1 зажим для батарейки 9 В;

• 1 макетная плата Stripboard;

• электрический провод для соединений;

• паяльник мощностью 25 Вт, оловянный припой, губка, подставка и принадлежности для пайки.

Даже если схема очень простая, попытаемся разместить компоненты на плате, просто вставив их в отверстия, пробуем найти наилучшее расположение. Приступаем к работе.

1. Подготовим и нагреем паяльник.

2. Вставим резистор таким образом, чтобы он находился близко к краю макетной платы (оставляем два или три отверстия от края).

3. Придерживая резистор пальцем, поворачиваем плату и изгибаем во внешние стороны его выводы, пока они не коснутся поверхности макетной платы.

4. Припаиваем резистор.

5. Перерезаем внутренний вывод, в то время как второй, что ближе к краю платы, оставляем длинным, он будет использоваться для подключения положительного полюса батарейки.

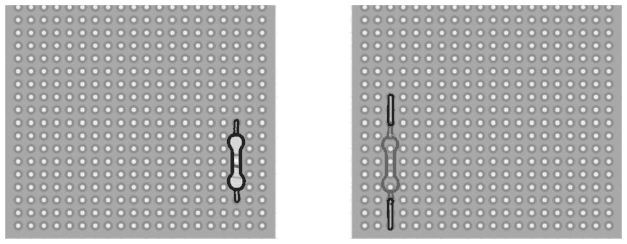

Рис. 3.30. Вставляем резистор на макетную плату (вид сверху и снизу)

6. Вставляем светодиод таким образом, чтобы положительный полюс находился на одной линии с выводом резистора.

7. Сгибаем выводы светодиода, так что положительный достигает резистора.

8. Припаиваем светодиод и обрезаем выводы, как показано на рисунке.

9. С помощью паяльника мы должны спаять «мостик» для соединения положительного вывода светодиода и вывода резистора. Для этого с помощью паяльника добавляем оловянный припой и постепенно соединяем конец вывода светодиода с выводом резистора.

10. Теперь возьмем отрезок зачищенной проволоки и припаяем его между отрицательным выводом светодиода и краем макетной платы.

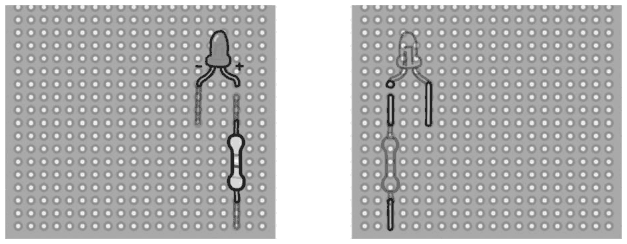

Рис. 3.31. Припаиваем светодиод на макетную плату (вид сверху и снизу)

11. Проверяем, обработаны ли кончики проводов батарейки оловом, если нет, обрабатываем их паяльником.

12. Просовываем красный провод батарейки через крайнее отверстие платы и припаиваем его таким образом, чтобы вывод красного провода соединялся с выводом резистора.

13. Просовываем черный провод батарейки через крайнее отверстие платы и припаиваем его таким образом, чтобы вывод черного провода соединялся с отрезком проволоки, ведущим к отрицательному полюсу светодиода.

14. Подключаем батарейку.

15. Привет, мир!

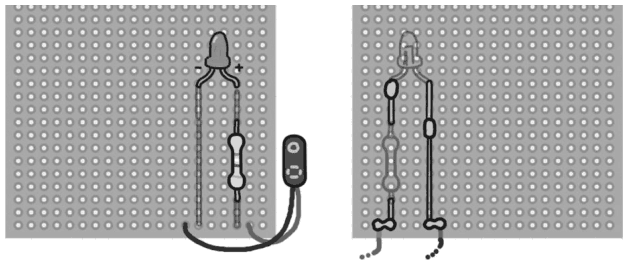

Рис. 3.32. Конечный результат: верхняя и нижняя часть макетной платы Stripboard
