Соответствие мощностей также имеет немаловажное значение: если тяга в дымоходе будет слишком сильной, превышающей мощность котла, то в результате в трубу в прямом смысле слова начнет вылетать топливо – не успевая выгорать до конца, оно устремится в разреженную область, создаваемую тягой дымохода, причем в трубе может оказаться не только газообразное топливо, но даже распыленное горелкой жидкое.

Для расчета параметров дымохода требуется знать не только характеристики котельного оборудования, но и место его расположения. Особенно важен план высот: дымоход должен иметь высоту не менее 5 м от выходного патрубка отопительного котла. Кроме того, если в непосредственной близости к дому располагаются другие строения, особенно большей высоты, чем дом, то в расчете должна учитываться и высота рассеивания исходящих газов, иначе вы рискуете «полить» агрессивным конденсатом окружающие постройки. Существуют и определенные нормативы, оговаривающие высоту дымохода над крышей (Рис. 3.37):

✓ при наличии плоской кровли высота дымовой трубы должна быть не менее 0,5 м над уровнем кровли;

✓ если труба располагается на расстоянии до 1,5 м от конька кровли, то высота ее должна быть не менее 0,5 м над коньком;

✓ если труба располагается на расстоянии 1,5–3 м от конька кровли, то высота ее должна быть не менее высоты конька кровли;

✓ если труба располагается на расстоянии более 3 м от конька кровли, то она должна быть не ниже линии, проведенной от кровельного конька вниз под углом 10° к горизонту;

✓ если кровля выполнена из горючих материалов (дранка, солома, камыш и т. д.), то высота трубы должна превышать высоту конька кровли не менее чем на 1–1,5 м.

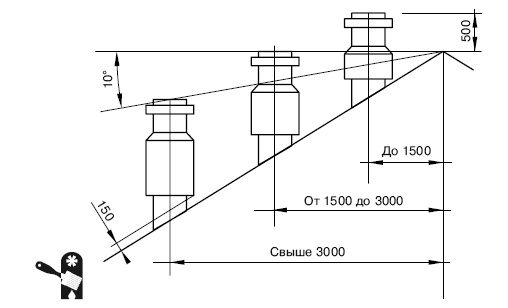

Рис. 3.37.Высота расположения трубы дымохода над кровлей

Желательно также установить над дымоходом дефлектор, который будет препятствовать попаданию внутрь осадков, грязи, мусора, животных (особенно птиц), а также ветру, который может помешать эффективному выводу продуктов сгорания. Оптимально, если дефлектор будет снабжен искрогасящей решеткой.

В настоящее время используются одноконтурные (Рис. 3.38) и двухконтурные (Рис. 3.39) дымоходы.

Желательно, чтобы расчет дымохода выполнялся специалистом, который сможет грамотно учесть все необходимые технические характеристики и определить оптимальную конфигурацию дымохода, его высоту, нужный вариант подключения. Ошибка в таких расчетах больно бьет по карману домовладельца: перерасход топлива, нестабильность и неэффективность отопительной системы, отравление окружающей среды, недолговечность котельного оборудования и самого дымохода – все это приводит к весьма существенным расходам. Так что дымоход – не «простое дело», а требующее высокого профессионализма как для расчета, так и для установки (компания, занимающаяся установкой дымоходов, должна иметь лицензию на соответствующий вид деятельности).

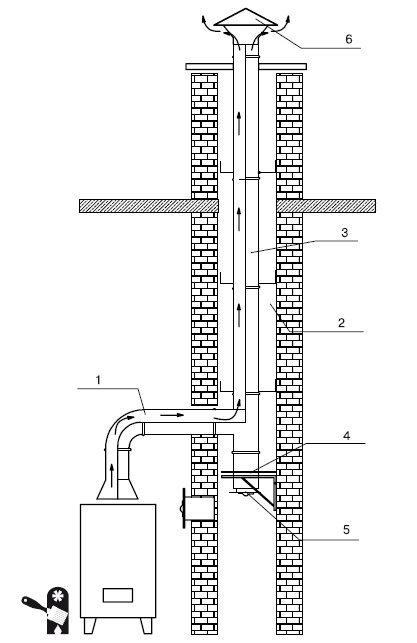

Рис. 3.38.Одноконтурный дымоход: 1 – дымоотвод; 2 – шахта кирпичная; 3 – дымоходная труба; 4 – монтажная площадка; 5 – ревизия; 6 – дефлектор

Дымоходы и трубы для воздухозабора могут располагаться различным образом (Рис. 3.40).

Рис. 3.39.Двухконтурный дымоход: 1 – дымоотвод; 2 – труба изолированная; 3 – тройник изолированный; 4 – ревизия; 5 – монтажная площадка; 6 – емкость для конденсата; 7 – дефлектор

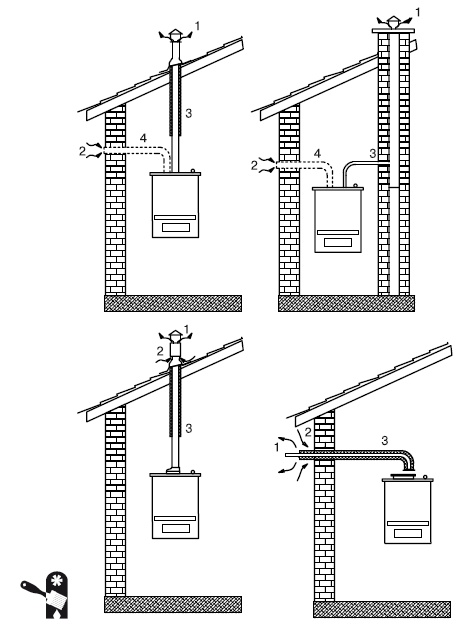

Рис. 3.40.Варианты подсоединения труб воздухозабора и дымохода: 1 – отвод летучих продуктов сгорания; 2 – подвод свежего воздуха к теплогенератору; 3 – дымоход; 4 – воздухозабор

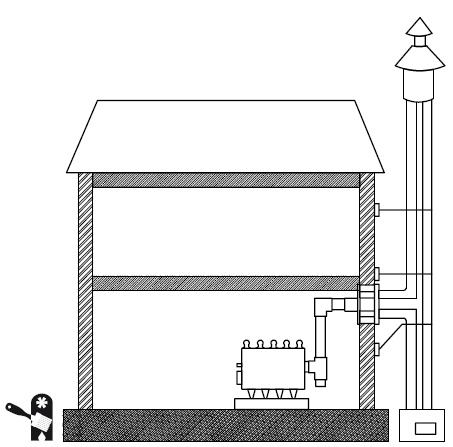

Возможен и такой вариант, что в помещении установить дымоход просто невозможно (например, вы обустраиваете систему отопления в уже готовом доме, в котором подобного не предусматривалось, нет необходимого места, нет возможности вскрыть перекрытия, чтобы провести дымоход). В таком случае возможна установка наружного дымохода: сама труба дымохода находится вне здания, а подключение к ней отопительного котла осуществляется через ближайшую к этой трубе стену (Рис. 3.41).

Рис. 3.41.Наружный дымоход

При приобретении дымохода обращайте внимание на наличие сертификатов: дымоход должен иметь сертификат соответствия, гигиенический и пожарный сертификаты. Если вас убеждают, что «это то же самое, только не от брендового производителя, поэтому дешевле», да еще и нет полного набора сертификатов, то лучше отказаться от покупки, в противном случае высоки шансы, что за дымоход придется платить дважды.

В табл. 3.4 приведены для сравнения свойства различных дымоходов.

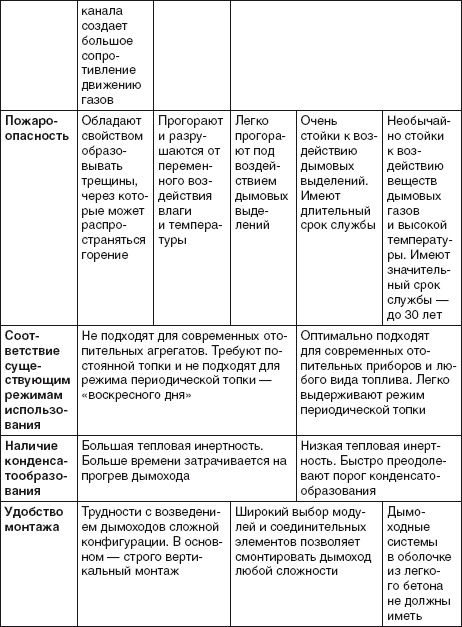

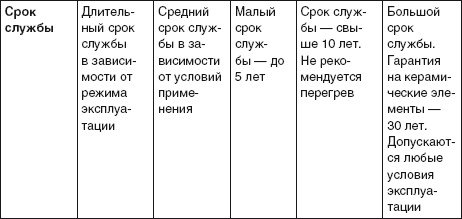

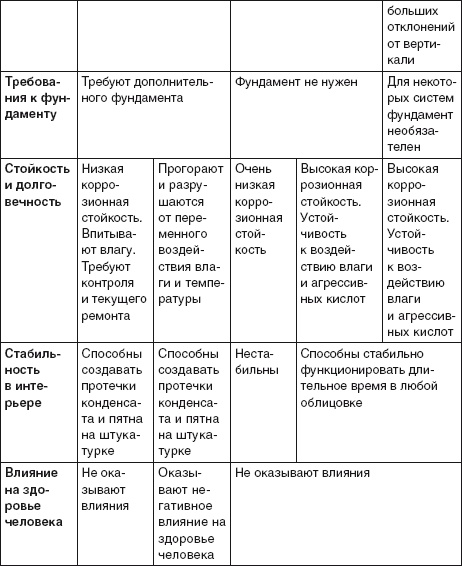

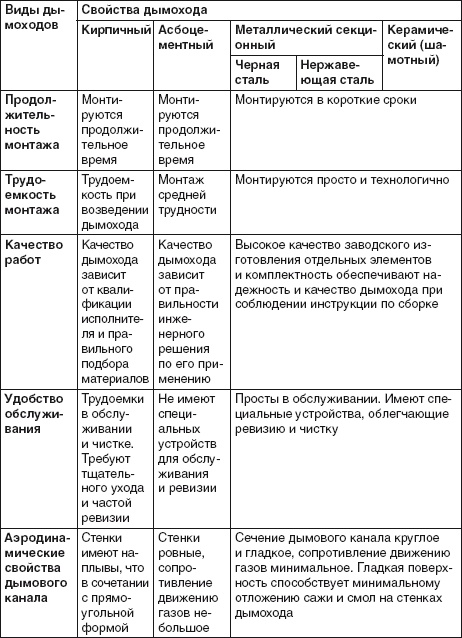

Таблица 3.4.

Свойства дымоходов из различных материалов [11]

Обустройство систем водоснабжения, канализации и отопления – это комфорт вашего дома, удобство для всех проживающих в нем. И если даже не требуется вашего непосредственного участия в монтажных работах (практически все работы подобного типа должны выполняться специалистами, имеющими соответствующие лицензии), все равно необходимы пристальное внимание и контроль. Ведь от того, как будут выполнены эти системы, зависит многое, в том числе и эксплуатационные расходы, которые могут быть как вполне демократичными, так и достигать заоблачных высот из-за небольшой, казалось бы, ошибки. Поэтому будьте внимательны, подходите к водоснабжению, канализации и отоплению со всей тщательностью и ответственностью. И пусть в вашем доме будет тепло и радостно!
