ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF 5b.

БРОНИРОВАНИЕ, мм: лоб корпуса — 50; борт — 20+20; корма — 20; крыша — 11; днище — 10; башня — 30–50.

ДВИГАТЕЛЬ: Maybach HL 120TRM, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; рабочий объем 11 867 см3; мощность 300 л.с. (221 кВт) при 3000 об/мин.

ТРАНСМИССИЯ: трехдисковый главный фрикцион сухого трения, шестискоростная синхронизированная коробка передач ZF SSG 76, планетарный механизм поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: восемь обрезиненных опорных катков малого диаметра на борт, сблокированных попарно в четыре тележки, подвешенные на четвертьэллиптических листовых рессорах; ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); четыре обрезиненных поддерживающих катка; в каждой гусенице 99 траков шириной 400 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 42.

ЗАПАС ХОДА, км: 200.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 2,3; высота стенки, м — 0,6; глубина брода, м — 1.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

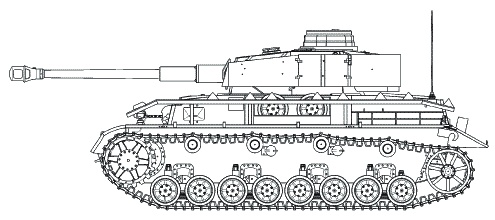

Тактико-технические характеристики танка PZ.IV Ausf.J

БОЕВАЯ МАССА, т: 25.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 7015, ширина — 2880, высота — 2680, клиренс — 400.

ВООРУЖЕНИЕ: 1 пушка KwK 40 калибра 75 мм и 2 пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 80–87 артвыстрелов и 2700 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF 5/1.

БРОНИРОВАНИЕ, мм: лоб — 80; борт — 30; корма — 20; крыша — 16; днище — 10; башня — 30–80.

ДВИГАТЕЛЬ: Maybach HL 120TRM, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; рабочий объем 11 867 см3; мощность 300 л.с. (221 кВт) при 3000 об/мин.

ТРАНСМИССИЯ: трехдисковый главный фрикцион сухого трения, шестискоростная синхронизированная коробка передач ZF SSG 77, планетарный механизм поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: восемь обрезиненных опорных катков малого диаметра на борт, сблокированных попарно в четыре тележки, подвешенные на четвертьэллиптических листовых рессорах; ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); три поддерживающих катка; в каждой гусенице 99 траков шириной 400 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 38.

ЗАПАС ХОДА, км: 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 2,2; высота стенки, м — 0,6; глубина брода, м — 1,2.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

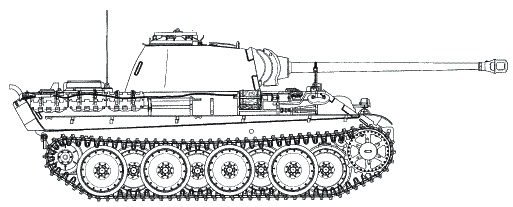

Тактико-технические характеристики танка PZ.V Ausf.G Panther

БОЕВАЯ МАССА, т: 44,8.

ЭКИПАЖ, чел, 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 8660, ширина — 3270, высота — 2995, клиренс — 560.

ВООРУЖЕНИЕ: 1 пушка KwK 42 калибра 75 мм; два пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 82 артвыстрела, 4200 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: монокулярный телескопический прицел TZF 12а.

БРОНИРОВАНИЕ, мм: лоб корпуса — 85, борт — 50, корма — 40; крыша, днище — 17; башня — 17–110.

ДВИГАТЕЛЬ: Maybach HL 230 P30, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 700 л.с. (515 кВт) при 3000 об/мин, рабочий объем 23 095 см3.

ТРАНСМИССИЯ: трехдисковый главный фрикцион сухого трения, семискоростная коробка передач АК 7–200(7 вперед, 1 назад), планетарный механизм поворота, бортовые передачи и дисковые тормоза.

ХОДОВАЯ ЧАСТЬ: 16 обрезиненных опорных катков в два ряда на борт, один поддерживающий каток, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска — индивидуальная, торсионная; в каждой гусенице 86 траков шириной 660 мм, шаг трака 153 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 55.

ЗАПАС ХОДА, км: 250.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30; ширина рва, м — 2,45; высота стенки, м — 0,9; глубина брода, м — 1,9.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

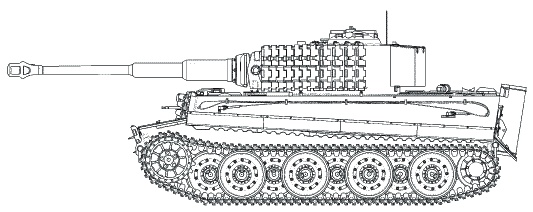

Тактико-технические характеристики танка Pz.VI Ausf.E Tiger

БОЕВАЯ МАССА, т: 56,9.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 8450, ширина — 3705, высота — 3000, клиренс — 470.

ВООРУЖЕНИЕ: 1 пушка KwK 36 калибра 88 мм; 2 пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 92 артвыстрела, 5100 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: бинокулярный телескопический прицел TZF 9а.

БРОНИРОВАНИЕ, мм: лоб — 100; борт, корма — 82; крыша, днище — 28; башня — 28–100.

ДВИГАТЕЛЬ: Maybach HL 230P45, 12-цилиндровый, карбюраторный, V— образный, жидкостного охлаждения, мощность 700 л.с. (515 кВт) при 3000 об/мин., рабочий объем 23 095 см3.

ТРАНСМИССИЯ: безвальная коробка передач (8 вперед, 4 назад) со встроенным многодисковым главным фрикционом с трением в масляной ванне; фрикционно-шестеренчатый механизм поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: 24 опорных катка в четыре ряда на борт, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска — индивидуальная торсионная; в каждой гусенице 96 траков шириной 725 мм, шаг трака 130 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 40.

ЗАПАС ХОДА, км: 100.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 35; ширина рва, м — 2,3; высота стенки, м — 0,79; глубина брода, м — 1,2.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

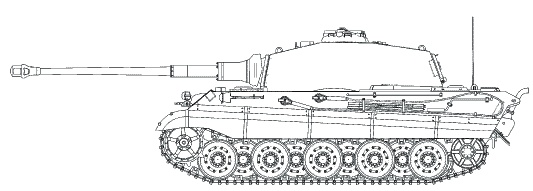

Тактико-технические характеристики танка Pz.VI Ausf.B «Tiger II»

БОЕВАЯ МАССА, т: 69,8.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 10 286, ширина — 3755, высота — 3090, клиренс — 495.

ВООРУЖЕНИЕ: 1 пушка KwK 43 калибра 88 мм; 2 пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 84 артвыстрела, 4800 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF 9d.

БРОНИРОВАНИЕ, мм: лоб — 150; борт, корма — 80; крыша — 40, днище — 4025; башня — 50–180.
