Шн = 23

Шк = 24

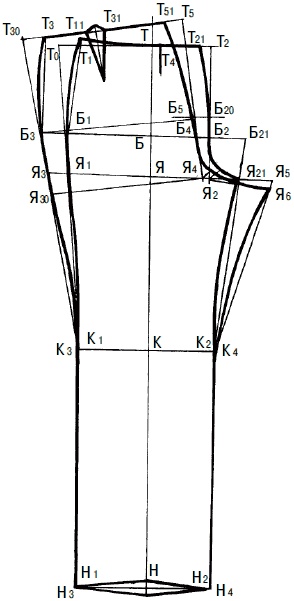

Рис. 3. Чертеж-основа

Чертеж дан: 46-й размер, II рост

Построение чертежа:

1. Передняя половинка брюк.

Строят прямой угол с вершиной в точке То (рис. 3). От точки То вниз откладывают отрезок, определяющий расстояние от линии талии (линии притачивания пояса) до линии бедер:

ТоБ₁ = Вс – 5,5 см;

Вс = Дсп – Дн – 1 = 99,8 – 73,1 – 1 = 25,7 см;

ТоБ₁ = 25,7 – 5,5 = 20,2 см.

Ширину передней половинки брюк на уровне линии бедер определяют по формуле:

Б₁Б₂ = 0,5Сб + 1 = 0,5x50 + 1 = 26 см.

2. Ширина шага.

На передней половинке брюк на уровне линии бедер ее определяют по формуле:

Б₂Б₂₁ = 0,1 (Сб + Пб) = 0,1(50 + 1) = 5,1 см.

Линию сгиба проводят через середину отрезка Б₁Б₂₁ и на пересечении с линией талии ставят точку Т. От этой точки вниз откладывают длину брюк

ТН = Дсб – 6 = 101,6 – 6 = 95,6 см.

3. Линия колена.

Определяется отрезком:

ТК = Дтк + 1 = 56,3 + 1 = 57,3 см.

4. Ширина низа передней половинки:

НН₁ = НН₂ = ШН/2 + Г = 23/2 + 1 = 12,5 см (передняя и задняя половинки брюк могут иметь одинаковую ширину по низу).

5. Ширина передней половинки на линии колена определяется отрезком:

КК₁ = КК₂ = 24/2 + 1 = 13 см.

Точки Н₁ и Н₂ соответственно соединяют с точками К₁ и К₂; точки К₁ и К₂ – соответственно с точками Б₁ и Б₂₁. На пересечении линии ягодиц ставят точки Я₁ и Я₂₁.

6. Ширина передней половинки по линии ягодиц.

Откладывается на линии ягодиц Я₁Я₂₁ = Б₁Б₂₁. Точки Б₂ и Я₂ соединяют прямой линией. На биссектрисе угла Б₂Я₂Я₂₁ откладывают 1,5 см. Из точки Б₂ вверх проводят вертикаль и на пересечении с линией талии ставят точку Т₂.

Для определения ширины передней половинки брюк на линии талии откладывают растворы вытачек и складок.

7. Положение бокового шва задней половинки:

Ст/2 + раствор передней вытачки + 2 = 36,5/2 + 2,5 + 2 = 22,8 см (2 см – это величина перемещения боковых швов в сторону задней половинки).

8. Линия банта.

Для равномерного отведения линии банта и бокового среза делают следующие вычисления:

Т₂То – 22,8 = 26 – 22,8 = 3,2 см;

Т₂Т₂₁ = 0,4x3,2 = 1,28 = 1,3 см;

ТоТ₁ = 0,6x3,2 = 1,92 см.

Линии Я₁К₁ и Я₂₁К₂ проводят с прогибом от середины на 0,7-1 см. Из точки Т₂₁ радиусом Т₂₁Т₁ проводят дугу вверх и на хорде дуги откладывают отрезок

Т₁Т₁₁ = Дсб – Дсн = 101,6 – 99,8 = 1,8 см.

Точки Т₁Б₁₁ соединяют вспомогательной прямой. Прогиб от середины линии Т₁₁Б₁ равен 0,7-1,2 см.

9. Задняя половинка брюк.

Ширина задней половинки внизу:

НН₃ = НН₄ = НН₁

10. Линия задней половинки по линии колена.

Ширина задней половинки на линии колена ККз = КК₄ = КК₁.

Влево от точки Б₁ откладывают отрезок:

Б₁Б₃ = 0,1Сб – 2 = 0,1x50 – 2 = 3 см.

11. Ширина задней половинки по линии ягодиц.

Через точки К₃ и Б₃ проводят прямую и на пересечении с линией ягодиц ставят точку Я₃. На продолжении линии КзБз от точки Яз откладывают отрезок, равный Я₃Т₃₀ = Я₁Т₁₁. От точки Б₂ вверх по вертикали откладывают отрезок:

Б₂Б₂₀ = 0,1Сб – 1,5 = 3,5 см.

Из точки Б₃ радиусом, равным ширине задней половинки по линии бедер, делают засечку на горизонтали, проведенной из точки Б₂₀, и на пересечении этих линий ставят точку Б₅.

Б₃Б₅ = Сб + Пб + Пш – Б₁Б₂ = 50 + 1 + 3 – 26 = 28 см.

Для определения ширины задней половинки на линии ягодиц откладывают отрезок Я₃Я₃₀ = Б₂Б₂₀.

Из точки Я₃₀ радиусом, равным отрезку Б₃Б₅, делают засечку на горизонтали, проходящей через точку Я, и на пересечении ставят точку Я₄. Через точки Я₄ и Б₅ проводят прямую, которая пересекается с линией бедер в точке Б₄, а с линией талии в точке Т₄.

Т₄Т₅ = 0,1Сб = 0,1x50 = 5 см.

12. Ширина шага задней половинки:

Я₄Я₅ = 0,25 Сб – 2 = 0,25x50 – 2 = 10,5 см.

Ширину задней половинки по линии ягодиц можно определить по измерению обхвата бедра Обед:

Я₃Я₅ = (Обед + По.бед + Пш) – Я₁Я₂₁ = (56 + 6 + 4) – 30 = 36 см.

Вниз от точки Я5 откладывают 1 см и ставят точку Я₆. На биссектрисе угла Б₄Я₄Я₆ откладывают отрезок Я₄2 = 1 см. Линию Я₃К₃ проводят с прогибом от середины на 0,7-1 см. Линию Я₆К₄ проводят с прогибом от середины на 1,2-1,5 см.

13. Ширину задней половинки по линии талии определяют по формуле:

Ст/2 + раствор задней вытачки + Пш = 36,5/2 + 3,5 + 1 = 22,8 см.

Для равномерного отведения линии сидения и бокового среза задней половинки находят разность:

Т₅Т₃₀ – 22,8 = 28 – 22,8 = 5,2 см.

Отведение линии сидения и бокового среза определяют отрезки:

Т₁Т₅₁ = 0,4x5,2 = 2,1 см;

Т₃₀Т₃ = 0,6x5,2 = 3.

14. Положение задней вытачки по линии талии:

Т₃Т₃₁ = Т₃Т₅₁ /2 – 1,5 см.
