– наличием грунтозаборного устройства и размещением его на перелетно-посадочном модуле;

– наличием кронштейнов крепления.

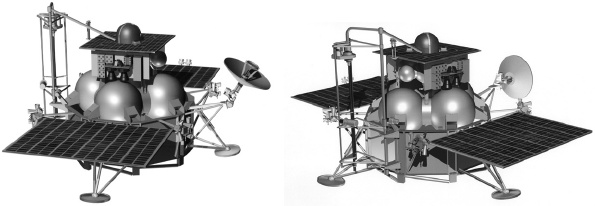

Рис. Аппарат космический для доставки инопланетного грунта

Отличается:

– выполнением приборного отсека перелетно-посадочного модуля в форме правильного восьмигранника и размещением его в основании композиции;

– частичным заглублением топливного отсека перелетно-посадочного модуля во внутренний объем приборного отсека;

– выполнением бортовой антенны перелетного модуля в форме вырезки из параболической поверхности;

– размещением двигателей ориентации и стабилизации четырьмя блоками и равномерным размещением блоков двигателей ориентации и стабилизации вокруг перелетно-посадочного модуля;

– соединением «ног» посадочного устройства и блоков двигателей ориентации и стабилизации с приборным отсеком перелетно-посадочного модуля;

– выполнением грунтозаборного устройства в виде каркаса, включающего параллельные удлиненные штанги визуально одной длины, сопоставимой со строительной высотой аппарата, и размещением грунтозаборного устройства на приборном отсеке перелетно-посадочного модуля оппозиционно радиоантенне;

– ориентированием штанг грунтозаборного устройства перпендикулярно плоскости тарельчатых опор «ног» посадочного устройства;

– снабжением грунтозаборного устройства каналом для подачи грунта, его выполнением в форме трубы и соединением его со спускаемым аппаратом;

– выполнением приборного отсека возвратного модуля из двух одинаковых по размеру плоских прямоугольных панелей, их ориентированием параллельно друг другу с охватом ими двигательной установки возвратного модуля и размещением на их внешних поверхностях служебной аппаратуры возвратного модуля;

– наличием на возвратном модуле одной, а на перелетно-посадочном модуле двух плоских панелей солнечных батарей и ориентированием их плоскостей параллельно плоскости тарельчатых опор «ног» посадочного устройства;

– размещением панелей солнечных батарей перелетно-посадочного модуля по разные стороны от приборного отсека модуля;

– выполнением панели солнечной батареи возвратного модуля в форме квадрата и наличием выреза в центре панели;

– частичным заглублением спускаемого аппарата во внутренний объем приборного отсека возвратного модуля сквозь вырез в панели солнечной батареи возвратного модуля.

Патент № 61282 на промышленный образец «Аппарат космический» (патентообладатель: ФГУП «Научно-производственное объединение им. С.А. Лавочкина»; приоритет от 6 сентября 2005 г.)

Сведения о патенте

Характеризуется:

– наличием радиолокационной антенны и выполнением ее в виде плоской прямоугольной панели удлиненной формы;

– наличием панелей солнечных батарей и выполнением их в форме прямоугольников удлиненной формы;

– наличием аппаратурной платформы и выполнением ее в виде плоского прямоугольника;

– наличием бортовых служебных систем, двигательной установки с двигателями ориентации и коррекции, служебных антенн, астродатчиков.

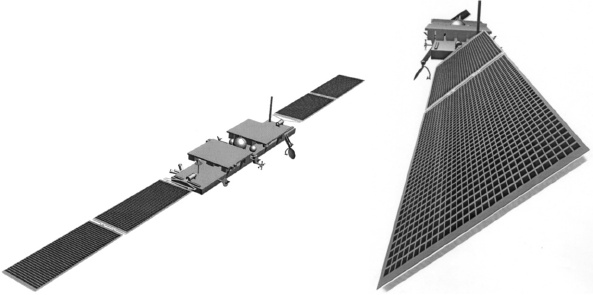

Рис. Аппарат космический

Отличается:

– общим решением композиции из тонких прямоугольных в плане объемов, размещаемых последовательно и соединяемых друг с другом по коротким сторонам;

– размещением радиолокационной антенны в центре композиции;

– соединением панелей солнечных батарей с радиолокационной антенной с обеспечением возможности их поворота относительно радиолокационной антенны;

– наличием топливного бака, выполнением его в форме сферы и размещением его в центре тыльной стороны радиолокационной антенны;

– наличием второй аппаратурной платформы, выполнением ее в виде плоского прямоугольника с размерами, визуально равными размерам первой аппаратурной платформы;

– размещением аппаратурных платформ по разные стороны от топливного бака и их ориентированием параллельно плоскости радиолокационной антенны;

– размещением аппаратурных платформ с зазором относительно радиолокационной антенны;

– размещением бортовых служебных систем на внутренних сторонах аппаратурных платформ в зазоре между аппаратурными платформами и радиолокационной антенной;

– наличием исполнительных органов системы магнитной ориентации, выполнением их в виде тонких удлиненных стержней, ориентированием одного из них перпендикулярно плоскости радиолокационной антенны и размещением его на периферии тыльной стороны радиолокационной антенны;

– размещением служебных антенн, астродатчиков и двигателей ориентации на торцах радиолокационной антенны.

Патент № 61279 на промышленный образец «Модель ракеты-носителя» (патентообладатель: ФГУП Государственный научно-производственный ракетно-космический центр «ЦСКБ-Прогресс»; приоритет от 5 мая 2005 г.)

Сведения о патенте

Характеризуется:

– наличием трехступенчатого корпуса, на второй ступени которого размещены конусообразные боковые блоки;

– наличием головного обтекателя цилиндрической формы с диаметром большим, чем диаметр цилиндра узлов вращения створок головного обтекателя;

– наличием на цилиндре обтекателя конической части удлиненной формы;

– наличием толкателей и отражателя;

– наличием подставки для демонстрации модели.

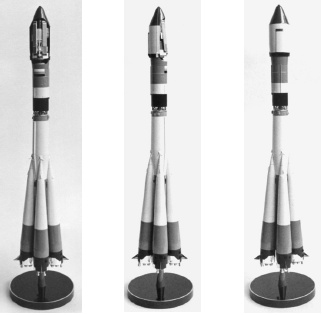

Рис. Модель ракеты-носителя

Отличается:

– выполнением головного обтекателя полым с вырезом спереди по его цилиндрической и конической частям, в котором размещена модель космического аппарата с солнечными батареями;

– выполнением конусной части основания головного обтекателя с вырезом, показывающим элементы донной части топливного бака третьей ступени.
