Шкворневая установка для стрельбы из автомата или ручного пулемета через смотровое окно вертолета — общий вид на стойке и собственно шкворневая установка Огонь ведется в основном короткими очередями, средняя длина очереди — 5–7 выстрелов. Снижение импульса отдачи и меньшее время полета пули до цели позволили примерно в 1,5 раза улучшить кучность стрельбы по сравнению с 7,62-мм РПК. В изготовлении приклада и цевья от дерева постепенно перешли к пластмассе (стеклонаполненному полиамиду). Пулемет РПКС 74 попытались сделать также «танковым» — в БМД-3 он крепится в шаровой установке в лобовом бронелисте корпуса справа.
Чешский 5,45-мм ручной пулемет семейства стрелкового оружия CZ-2000

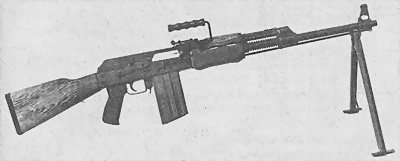

Югославский 7,62-мм ручной пулемет М77 B1 под патрон 7,62×51 НАТО Стоит отметить, что в СССР раньше, чем в других странах, была проведена унификация стрелкового вооружения как нормального, так и малого калибра, в звене отделение-взвод. Этому способствовали высокая надежность и запас модернизации, заложенные в «системе Калашникова». 5,45-мм ручные пулеметы также имеют «ночные» модификации — РПК 74Н (РПК 74Н2) и РПКС 74Н. Планка на левой стороне ствольной коробки служит для установки бесподсветных (пассивных) ночных прицелов типа НСПУ (1ПН34), НСПУМ (1ПН58), НСПУ-3 (1ПН51), НСПУ-5 (1ПН83). Прицел НСПУ-5 имеет кратность усиления 3,5х, позволяет опознавать человека на дальности до 300 м. Может ставиться также универсальный стрелковый прицел 1П29 кратностью увеличения 4х, массой 0,8 кг. РПК 74 и его модификации состоят на вооружении в России, бывших республиках СССР и в ряде зарубежных стран. Копии советских пулеметов РПК и РПК 74, их модификации выпускались в ГДР, КНР, Ливии, Польше, собственные модели ручных пулеметов «системы Калашникова» — Индии, Финляндии, Чехословакии, Югославии. ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РПК 74 Патрон — 5,45×39 (5,45-мм обр. 1974 г.). Масса пулемета без магазина — 4,8 кг. Масса пулемета с пустым магазином — 5,1 кг. Масса пустого пластмассового магазина — 0,3 кг. Масса со снаряженным магазином — 5 46 кг. Длина пулемета — 1060 мм. Длина ствола — 590 мм. Длина прицельной линии — 555 мм. Длина нарезной части ствола — 549 мм. Число нарезов — 4. Длина хода нарезов — 200 мм. Начальная скорость пули — 960 м/с. Дульная энергия — 1567 Дж. Темп стрельбы — 600 выстр./мин. Боевая скорострельность, од./авт. — 50/150 выстр./мин. Прицельная дальность — 1000 м. Дальность прямого выстрела по грудной фигуре — 460 м. Дальность прямого выстрела по ростовой фигуре — 640 м. Дальность эффективного огня по головной фигуре — 300 м, по грудной фигуре — 500 м, по поясной фигуре — 700 м, по бегущей фигуре — 800 м. Дальность убойного действия пули — 1350 м. Предельная дальность полета пули — 3150 м. Емкость магазина — 45 патронов. Высота линии огня — 305 мм. Масса пулемета РПК 74Н в боевом положении с прицелом НСПУ — 7,66 кг. Срединные отклонения попаданий при стрельбе короткими очередями лежа с сошки — на дальности 100 м — 5 см, 500 м — 25 см, 800 м — 40–41 см. Ручной пулемет РПК 74М После создания автомата АК 74М на Ижевском машиностроительном заводе и Вятско-Полянском машиностроительном заводе «Молот», соблюдая принцип унификации, провели соответствующую доработку РПК 74 до уровня РПК 74М (индекс 6П39). Пулемет имеет ряд отличий: повышен ресурс ствола при стрельбе новым патроном 7Н10 с пулей повышенной пробиваемости (заявленный ресурс ствола — до 50 тысяч выстрелов); усилены ствольная коробка и ее крышка; внесены изменения в упор направляющего стержня возвратной пружины (дабы предотвратить срыв крышки ствольной коробки при ударах и сотрясениях). Пулемет снабжен складывающимся влево пластмассовым прикладом, фиксируемым в боевом положении кнопочной защелкой.

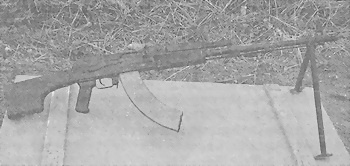

5,45-мм ручной пулемет РПК 74М со складывающимся прикладом

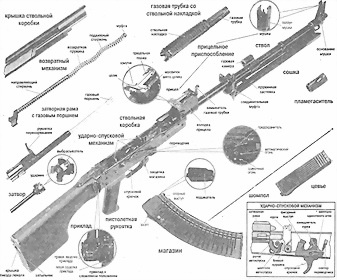

Основные части и механизмы ручного пулемета РПК 74М

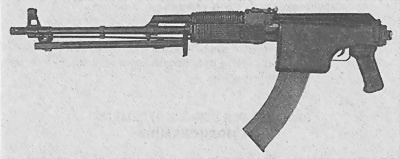

Ручной пулемет РПК 74М со сложенным прикладом Коробчатый магазин секторной формы с пластмассовым корпусом вмещает 45 патронов, с помощью простого приспособления может снаряжаться из пластинчатых обойм по 15 патронов. Корпус магазина, приклад, цевье, ствольная накладка, пистолетная рукоятка изготовлены из пластмассы черного цвета — черный небликующий цвет для пластмассовых деталей был назван как предпочтительный специалистами полигона ГРАУ еще в начале работ по внедрению пластмасс в конструкцию автоматического оружия. Но для этого требовался соответствующий сорт пластмассы. Отработаны также варианты пулемета под патроны 7,62×39 (РПКМ) и 5,56×45 НАТО (РПК-201) — оба типа патронов широко распространены в мире. ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РПК 74М Патрон — 5,45×39 (5,45-мм обр. 1974 г.). Масса пулемета без магазина — 4,76 кг. Масса со снаряженным магазином на 45 патронов — 5,465 кг. Длина пулемета — 1065/857 мм. Длина ствола — 590 мм. Число нарезов — 4 правосторонних. Длина хода нарезов — 200 мм. Начальная скорость пули — 960 м/с. Дульная энергия — 1567 Дж. Длина прицельной линии — 555 мм. Прицельная дальность — 1000 м. Темп стрельбы — 600–650 выстр./мин. Боевая скорострельность — до 150 выстр./мин. (автоматический огонь). Эффективная дальность стрельбы — до 600 м. Дальность прямого выстрела по ростовой фигуре — 640 м. Высота линии огня — 305 мм. |
