После начала Первой мировой войны в августе 1914г. вошел в состав 4-й эскадры линкоров Гранд Флита. Участвовал в Ютландском сражении. Повреждений не получил. В 1919 г. выведен в резерв. Переоборудован в учебный корабль. По условиям Вашингтонского договора в ноябре 1921 г. продан на слом.

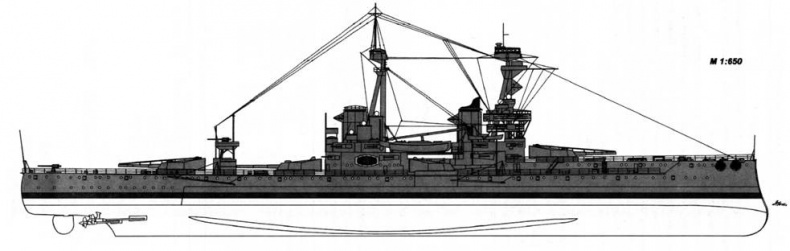

«Беллерофон». Внешний вид корабля по состоянию на 1918 г.

«Съюперб»

Построен в Эльсвике (с февраля 1907 г. по май 1909 г.). Вступил в строй 29 мая 1909 г. в составе 1-й эскадры Флота Метрополии. В мае 1912 г. переведен в 1-ю эскадру линкоров Флота Метрополии.

Во время войны служил в составе 1-й эскадры линкоров Гранд Флита. Участвовал в Ютландском сражении. Был флагманским кораблем 4-й эскадры линкоров под командованием контр-адмирала А.Л.Даффа. Повреждений не по-лучил. В 1918 г. переведен в Средиземноморский флот после капитуляции Турции. Был флагманом флота союзников в Дарданеллах (флаг вице-адмирала Гоу-Кэлсорпа). В 1919 г. выведен в резерв. Переоборудован в учебный корабль. Выведен из списков флота по условиям Вашингтонского договора. Использовался как корабль-мишень. Продан на слом в декабре 1922 г.

«Тэмерэр»

Построен в Девонпорте (с января 1907 г. по май 1909 г.) Вступил в строй в составе 1-й эскадры Флота Метрополии. В мае 1912 г. переведен в 1-ю эскадру линкоров Флота Метрополии. Во время войны служил в составе 4-й эскадры линкоров Гранд Флита. Участвовал в Ютландском сражении. Повреждений не получил. В 1918 г. в составе Средиземноморского флота. В 1919 г. служил в качестве учебно-тренировочного корабля для кадетов. По условиям

Вашингтонского договора, продан в декабре 1922 г. на слом.

Представляя смету на кораблестроительную программу 1907-08 гг., Первый Лорд Твидмоус заявил, что в этом году выделены деньги на строительство двух новых кораблей типа «Дредноут» или трех в том случае, если на конференции в Гааге будет достигнуто соответствующее соглашение между морскими державами. Поскольку на Гаагской конференции не было принято решений, ограничивающих морское вооружение, в 1908 г. заложили три линкора типа «Сен-Винсент».

Место постройки Заложен Спущен на воду Введен в строй Стоимость, ф.ст.

«Коллингууд» Девонпорт 03.02.1908 07.11.1908 04.1910 1 731 640

«Сен-Винсент» Портсмут 30.12.1907 10.09. 1908 05.1910 1 754 615

«Вэнгард» «Виккерс» 02.04.1908 22.02.1909 02.1910 1 607 780 (включая орудия)

Размерения, фт 500 (536) х 84 х 25,3 (28,7) = 19 250 т

Водоизмещение, т нормальное 19 560 в полном грузу 23 030

Вооружение орудия: 10 12-д/50 кал 20 4-д/50 кал 4 3-д (зенитные) торпедные аппараты (18-д подводные): 2 бортовых 1 кормовой торпеды: 14 18-д 6 14-д (катерные)

Бронирование, д пояс 10-8-7

Механизмытурбины Парсонса 24 500 л.с., проектная скорость 21 уз., 4 вала: «Коллингууд» – фирмы «Хауторн Лэсли» «Сен-Винсент» – завод Скотта «Вэнгард» – фирмы «Викерс» Котлы 18: «Коллингууд» – фирмы «Ярроу» «Сен-Винсент» и «Вэнгард» – фирмы «Бабкок и Вилкокс»

Запас топлива угля – 900/2 800; нефть -940; патентованное топливо – 190

Дальность плавания, мили 6 900 10-уз ходом; 4 250 18,7-уз ходом

Экипаж 758 чел.

Конструкторы И.Н.Муней, А.М.Уортингтон

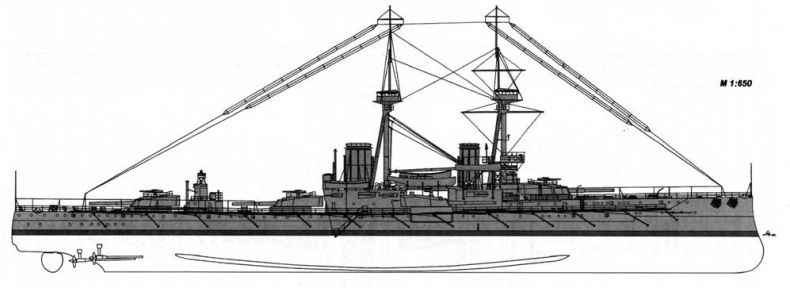

«Коллингууд». Внешний вид корабля по состоянию на 1910 г.

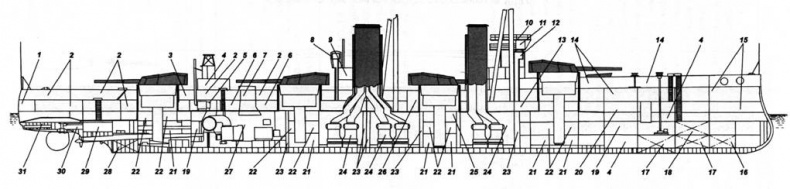

«Коллингууд». Продольный разрез:

1 – малярная кладовая; 2 – кубрики команды; 3 – погреб боевых частей торпед; 4 – провизионные кладовые; 5 – отсек вспомогательного котла; 6 – корабельные мастерские; 7 – вентиляционные шахты МО; 8 – кормовая (резервная) боевая рубка; 9-радиорубка; 10-ходовой мостик; 11 – ходовая рубка; 12- носовая боевая рубка; 13- центральный артиллерийский пост; 14- каюты офицеров; 15 – кладовые различного назначения; 16 – носовая дифферентная цистерна; 17 – цистерны пресной воды; 18 – цепной ящик; 19 – отсеки бортовых ТА; 20 – пункт оказания медицинской помощи; 21 – погреба 12-д снарядов; 22 – погреба 12-д зарядов; 23 – поперечные угольные ямы; 24- КО; 25 – отсек главного распределительного щита; 26 – вентиляционные шахты КО; 27 – МО; 28 – кормовая дифферентная цистерна; 29 – отсек механизмов рулевого привода; 30 – румпельное отделение; 31 – отсек кормового ТА. переборки 8-5-4 барбеты 9-5 башни 11 боевая рубка 11 и 8 сигнальная башня 3 коммуникационные трубы 5-4 палубы: главная 1,5-0,75 средняя 1,75 нижняя 1,5 (на скосах 3)

Особенности:

1) возврат к тонкой листовой обшивке по ватерлинии в районе оконечностей;

2) первые линкоры с 12-д орудиями 50-го калибра.

Эти корабли более или менее повторяли тип «Беллерофон», но главное вооружение состояло из орудий 50-го калибра, что привело к некоторому увеличению длины и ширины, сглаженному уменьшением осадки, и увеличению на 650 т номинального водоизмещения и на 760 т фактического. Тем не менее, новое соотношение длины и ширины позволяло легче развить скорость – полная скорость 21 узел достигалась увеличением мощности только на 1 500 л.с.

По внешнему виду они отличались от предыдущей «тройки» разными диаметрами дымовых труб и выступающим вперед постом наблюдения и управления артогнем на фок-мачте.

Вооружение

Увеличение длины ствола больших орудий с 45 до 50 калибров было вызвано увеличением боевых дистанций, толщины брони и разрывной силы снарядов. Более длинные орудия отличались увеличением мощи выстрела с 47 875 до 53 400 фт/т и скорости снаряда с 2 850 до 3 010 фт/сек при том же самом его весе. В итоге увеличилось проникновение на 0,5-д в стальную плиту с расстояния 3 000 ярдов. Обратной стороной медали было уменьшение точности попадания, так как более высокая дульная скорость приводила к раскачиванию ствола орудий. Рассеивание снарядов на предельной дальности стрельбы составляло 2-3 акра (1 акр~0,4 га).

При вступлении в строй корабля вооружение из двадцати 4-д орудий размещалось на надстройках. Орудия с передней орудийной башни вскоре убрали, несмотря на защищающий от дульных газов экран. В 1914 г. установили щиты, а в 1917 г. оборудовали дополнительные места у основания второй дымовой трубы и носовую надстройку приподняли, чтобы разместить по сторонам четыре пушки. Позже, когда противоминное вооружение понадобилось для других кораблей, броненосцы поделились частью своих пушек, и число противоминных орудий на «Сен-Винсенте» сократилось до 13 4-дюймовок, которые все размещались на надстройках. По одному 4-д и 3-д зенитному орудию установили над пекарней между кормовыми орудийными башнями или справа в корме.
