TTX Me 109
V1
V3
В-1
B-2
C-1
D-1
E-1
E-3
E-4
Размах крыла, м
9,87
9,87
9,90
9.90
9.90
9.90
9.90
9.90
9.90
Длина, м
8,65
8,58
8,70
8,70
8,70
8,70
8.76
8,76
8,80
Высота, м
2,45
2,45
2,45
2,45
2,45
2,45
2,45
2,45
2,50
Площадь крыла, м²
16,17
16,17
16,35
16,35
16,35
16,35
16,35
16.35
16,35
Масса пустого, кг
1500
1505
1580
-
1630
2010
2060
2037
Боевая масса, кг
1900
1940
1960
-
2170
2106
2505
2610
2568
Масса нагрузки, кг
400
435
380
-
-
476
495
550
531
Двигатель мощность, КВт(л.с.)
RR Kestrel V 512 (695)
Jumo 210 А 449 (610)
Jumo 210 D 500 (680)
Jumo 210 Da 504 (685)
Jumo 210 G 515 (700)
Jumo 210 Da 500 (680)
DB 601 A 810 (1100)
DB 601 A 810 (1100)
DB 601 Aa 864 (1175)
Винт
2 lop.
2-lop. Schwarz
2-lop.Schwarz
2-l.VDM (HS)
2 l. VDM
3-lop. VDM
3-lop. VDM
3-lop. VDM
3-lop. VDM
Скорость макс., км/ч на высоте, м
470
470
460
470
470
499
537
570
555
5100
5960
Скорость крейсерская, км/ч на высоте, м
350
350
350
360
360
350
375
375
480
2500
4000
Скорость посадочная
120
120
120
120
120
120
130
130
130
Потолок практический, м
8200
8150
9000
9000
9500
9500
11000
11000
10500
Дальность полета, м
700
700
450
450
450
690
560
560
660
Вооружение
2 MG 17
2-3 MG 17
2 MG 17
4 MG 17
4 MG 17
4 MG 17 позднее 1 MG 17+2 MG FF
2 MG 17 2–3 MG FF
2 MG 17 2–3 MG FF
Бомбы
bomb 4 x 50 kg или 1 x 250 kg
bomb 4 x 50 kg или 1 x 250 kg
bomb 4 x 50 kg или 1 x 250 kg
F-1
F-4
G-1
Т-2
G-6
G-10
K-4/R6
K-6
H-1
Размах крыла, м
9,92
9,92
9,92
11,08
9.92
9.92
9.97
9.97
11.92
Длина, м
8,85
9,02
9,02
8,76
9,02
9,02
9,02
9,05
9,05
Высота, м
2,60
2,60
2,60
2,45
3,20*
3,37*
2,60
2,60
2,60
Площадь крыла, м²
16,20
16,20
16,20
17,50
16,05
16,05
16,05
16.05
-
Масса пустого, кг
1960
2255
2700
2250
2268
2318
2722
2346
-
Боевая масса, кг
2750
2980
3150
3080
2890
3297**
3375
3627
3800
Масса нагрузки, кг
790
725
450
830
622
979
653
1281
-
Двигатель мощность, КВт(л. с.)
DB 601 N 864 (1175)
DB 601 Е 994 (1350)
DB 605 А-1 1086 (1475)
DB 601 N 865 (1175)
DB 605 A-1 1086 (1475)
DB 605 D 1056 (1435)
DB 605 DCM 1325 (1800)
DB 605D 1056 (1435)
DB 605 A-1 1086 (1435)
Винт
VDM 9-11207А
VDM 9-11207А
VDM 9-12087
3-lop. VDM
VDM 9-12087
VDM 9-12159
VDM 9- 12159A
VDM 9-12159A
-
Скорость макс., км/ч на высоте, м
630
635
623
570
640
690
710
700
750
6000
6000
6600
7500
7500
7000
Скорость крейсерская, км/ч на высоте, м
528
530
525
475
520
525
645
640
-
3000
4000
3000
Скорость посадочная
130
130
130
125
140
145
150
156
140
Потолок практический, м
12000
11600
11750
10500
12100
12000
12200
11800
14600
Дальность полета, м
710
650
725
700
650
640
590
640
625
Вооружение
2MG17 1 MG FF/M
2MG17 1 MG 151
2-3 MG 17 1 MG 151/20
2 MG 17 2 MG FF
2 MG 131 1 MG 151/20
2 MG 131 1 MK 108
2 MG 131 1 MK 108
2 MG 131 1 MK 103/108
2 MG 17 1 MK 108
Бомбы
bomb 4 x 50 kg или 1 x 250 kg

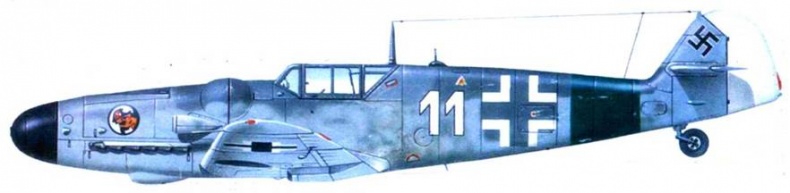

Me 109G-6 «белая II» in l./JG 27, Франция, весна 1944 года. Стандартный камуфляж 74/75/76. зеленая полоса принадлежности к системе ПВО Рейха (Reichsverteidigung) характерна для JG 27. Руль направления белый.
