Книга Messerschmitt Bf 109. Часть 3, страница 6 – Сергей В. Иванов

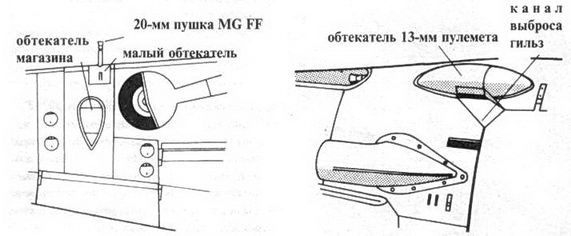

Вооружение истребителей Адольфа Галланда

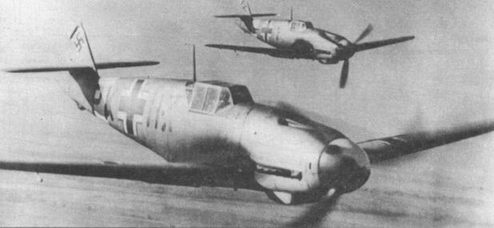

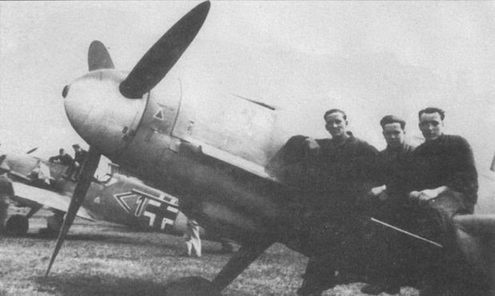

Me 109F-4/R6 из UJG 52 с двумя MG 151 в гондолах под крыльями. Оснащенная этими самолетами часть вела бои на Восточном фронте в мае-июне 1942 года и участвовала в операции «Blau». Обратите внимание на «мессер» на заднем плане. Машина несет штабной тактический знак и желтую полосу быстрой идентификации.

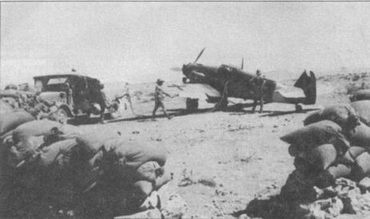

F-2/trop «красная 9» во время дозаправки. Несмотря на превосходство люфтваффе в воздухе, на этом пустынном аэродроме выложены укрытия из мешков с песком.

F-2/trop «желтая 8» из I./ JG 27, проверяется механизм уборки шасси. Обратите внимание на большой воздухозаборник карбюратора, типичный для тропической модификации самолета. Концы крыльев почему-то демонтированы, видна конструкция нервюр.

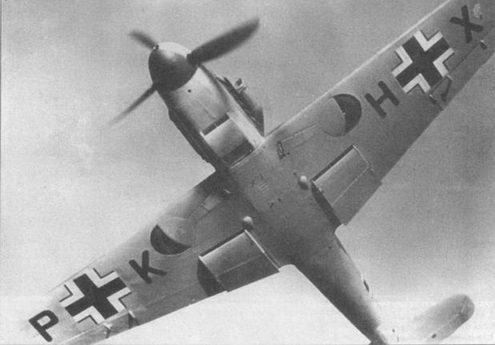

Me 109F-4/Z/trop, сфотографированный снизу. Виден открытый тропический воздушный фильтр, а также закругленные крышки главного шасси. Первоначально планировалось полностью закрыть колесные ниши «Фридриха», однако дело ограничилось установкой убирающегося хвостового колеса и некоторой доработкой формы уже существующей крышки главного шасси.

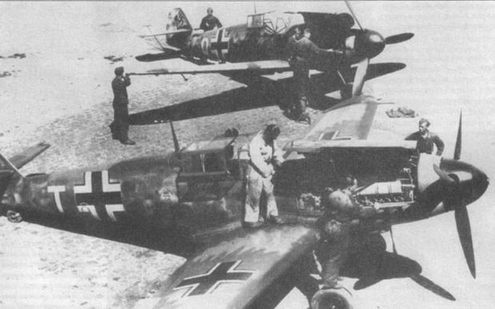

Пара разведывательных Me 109F проходят профилактику. Обратите внимание на необычные тактические знаки, состоящие из одной буквы. Камуфляж на крыльях стандартный для разведывательных «мессеров». Более темная полоса на передней кромке крыла, вероятно сделанная краской RLM 70, осталась после ремонта самолета, в ходе которого истребитель переделали в самолет-разведчик.

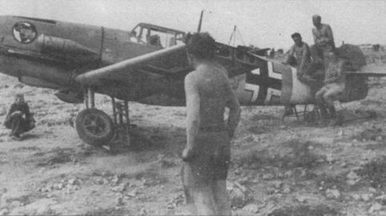

Me 109F-4/R3 из 1. (F)/122, Сицилия, лето 1942 года. Обратите внимание на обтекатель объектива фотокамеры, смонтированной на дне фюзеляжа в районе задней кромки крыла. На капоте видна эмблема части.

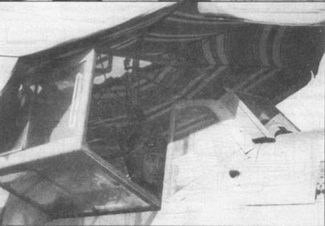

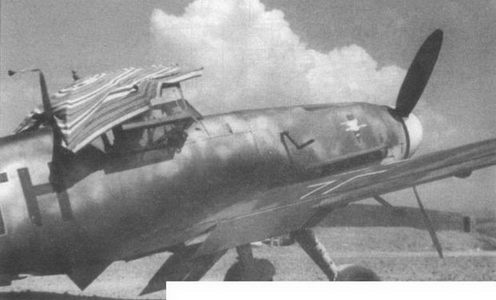

Кабина разведывательного Me 109F крупным планом. Видна конструкция передней части фонаря, а лобовое бронестекло, появившееся на поздних «Фридрихах».

Пара Me 109F-4/trop над Африкой. Бортовой номер самолета РК+НХ, африканский камуфляж 79/78/80. Обратите внимание на маслорадиатор — от заметно выше стандартного, выступает из-под капота. Такими маслорадиаторами оснащались машины, на которых стоял ускоритель GM 1.

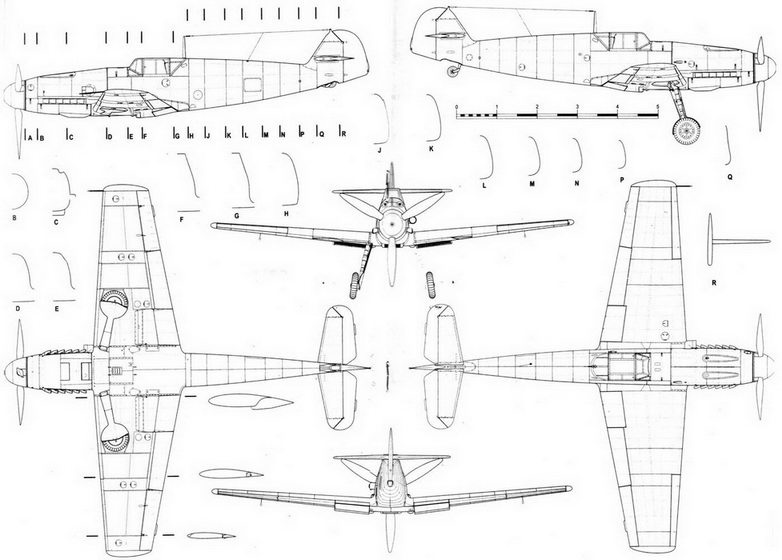

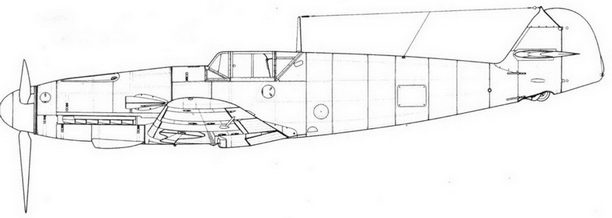

Me 109 F-1/F-2 ранних серий

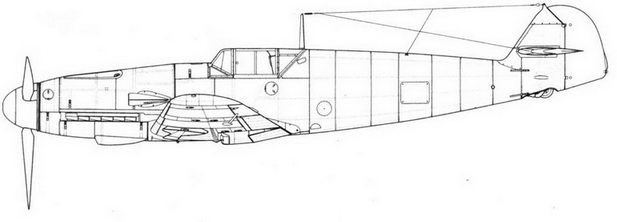

Me 109 F-2 с нестандартным остекленением фонаря

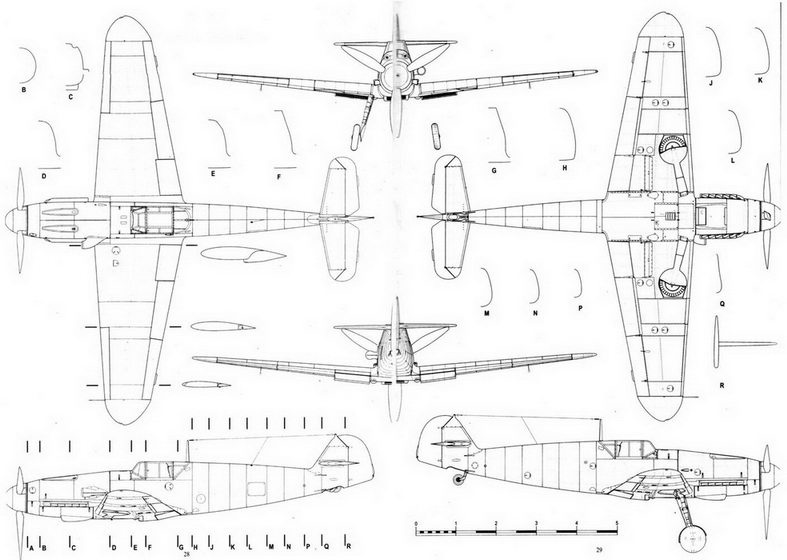

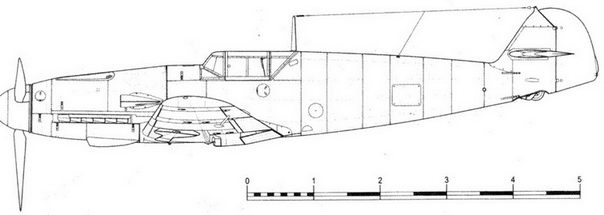

Me 109F типовой вид F-l, F-2 и F-3

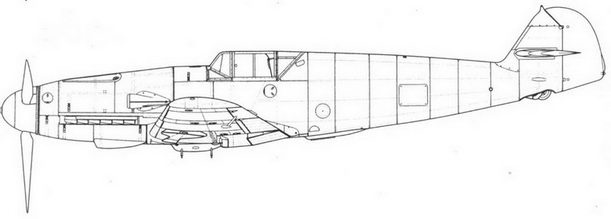

Me 109 F-2 с командирской радиостанцией

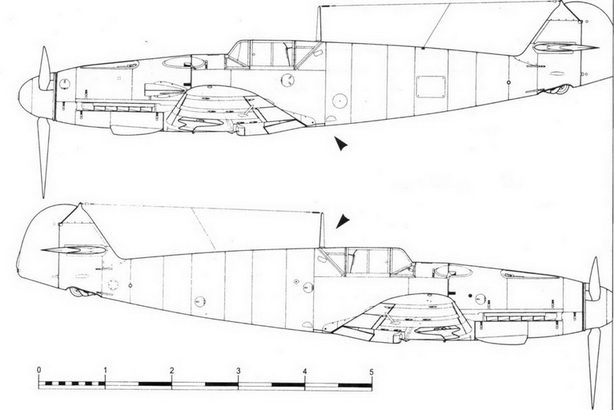

Me 109 F-2/U1 с измененным вооружением: в фюзеляже вместо пары MG 17 стоит пара MG 13

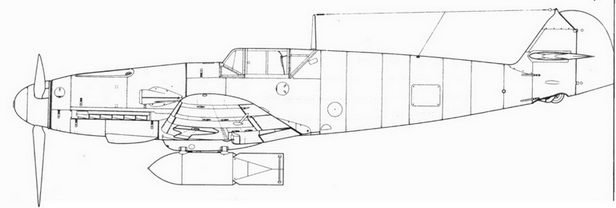

Me 109 F-4/B с 500-кг бомбой на пилоне ЕТС 5001ХЬ

Me 109 F-4/B с пилоном ЕТС 50 Vlld для четырех 50-кг бомб

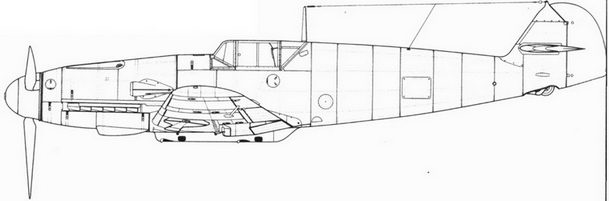

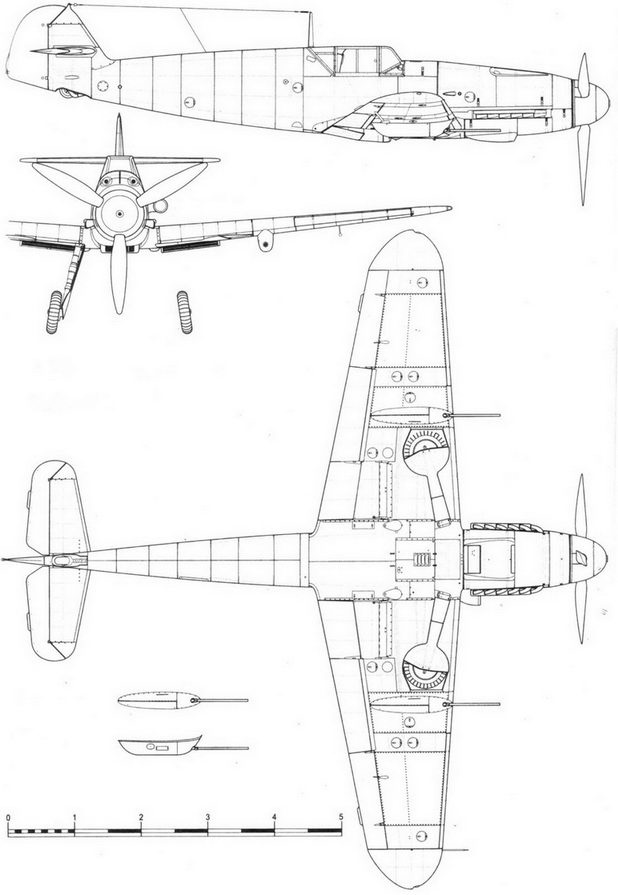

Me 109 F-4/R6 выпуска весны-лета 1942 г. с MG 151/15 в подкрыльевых гоyдолах

Me 109 F экспериментальный вариант с ракетным вооружением в крыльях — 8 ракет RZ 65

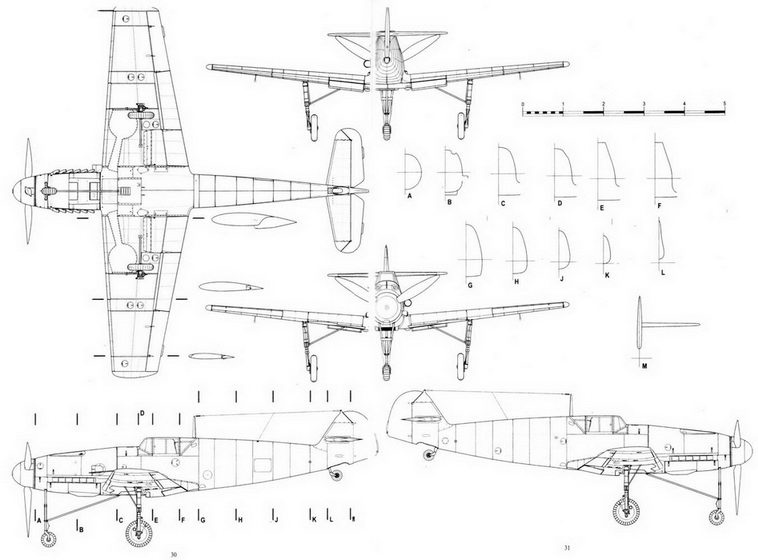

Me 109 V23 один из первых прототипов Me 109F

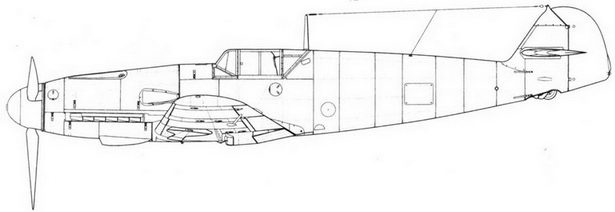

Me 109 F-4 ранний серийный вариант

Me 109 V23 один из экземпляров, участвовавших в программе Me 309

Me 109 F-4/Z/trop выпуска лета 1941 г.

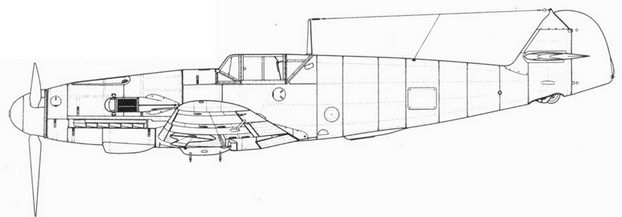

Me 109 F-4/R/trop разведывательный вариант с альтернативным типом противопылевого фильтра

Me 109 F-4/R разведывательный вариант без радиооборудования
