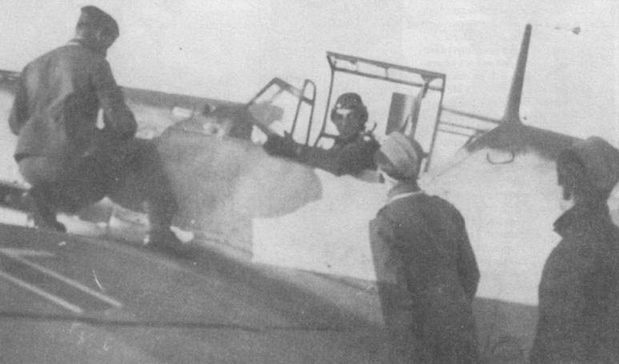

Пилот III./JG 27 сидит в кабине, ожидая пока механики отрегулируют мотор. В этом диви тоне тактические номера наносили на капот двигателя, что противоречило всем существующим на этот счет инструкциям. Подобная практика сохраняюсь до 1943 года.

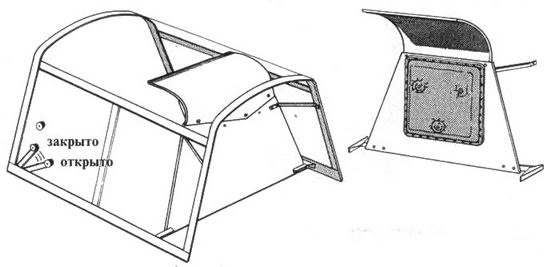

Незадолго до завершения французской кампании истребители получили бронирование кабины: бронеспинку и изогнутое изголовье кресла, выполненные из 8-мм бронелиста. Общая масса бронирования составляла около 50 кг.

Очередным вариантом «Эмиля» стал Me 109E-4, принятый на вооружение люфтваффе в начале весны 1940 года. От своих предшественников Е-4 отличался тем, что его конструкция была стандартизована, а также самолет получил новое вооружение. Утверждение о том, что самолет имел фонарь другой формы не соответствует действительности. Фонари с усиленной рамой появились в конце зимы 1940 года. Эти фонари были выше и прочнее. Они обеспечивали пилоту больший обзор, но заметно ухудшали аэродинамику самолета. Усиленный фонарь появился еще на Е-1/Е-3. Переход к новому фонарю шел постепенно и полностью завершился лишь к середине 1941 года. Поэтому пушечные «Эмили» — Е-3 и Е-4 — внешне различить практически невозможно. Более того, самолеты, проходившие капитальный ремонт на заводах, переделывались в соответствии с позднейшим стандартом, так что различия разных вариантов практически были сведены на нет. Поэтому весной 1941 года можно было увидеть, например, Me 109E-7 с обтекателем винта без кончика или с фонарем старого типа.

Личный поезд Геринга, в котором разрабатывался план «Битвы за Англию». Как показал последующий анализ, немцы имели лишь минимальные шансы на успех.

бронезаголовник

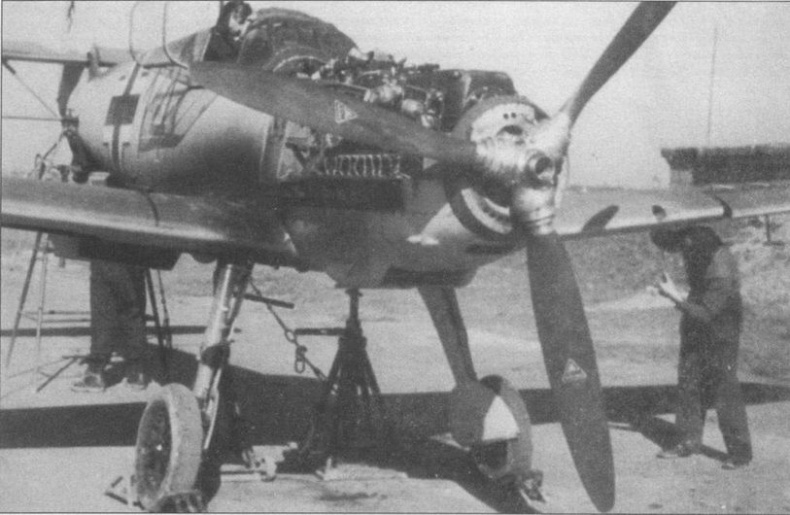

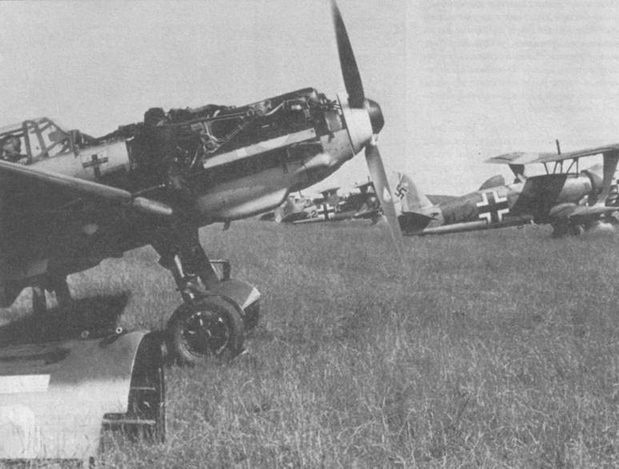

После семи недель непрерывных боев самолетам требовался капитальный ремонт. Пауза, возникшая после капитуляции Франции, использовалась для того, чтобы восстановить машины. На снимке Е-1 «Красная 14» в ходе ремонта.

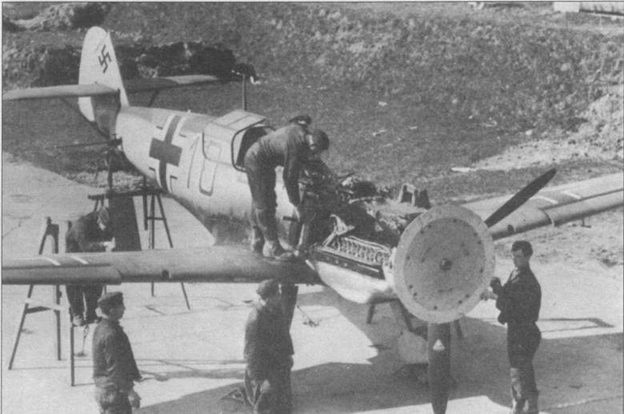

Е-1 «красная 10» в ходе калибровки пулеметов MG 17, стреляющих через диск винта. На снимке опиично видны автоматические предкрылки.

Me 109Е-4 ранней серии из III./JG 54 Gruenherz, базировавшегося на берегу Ла-Манша. Кабина данного самолета не бронирована.

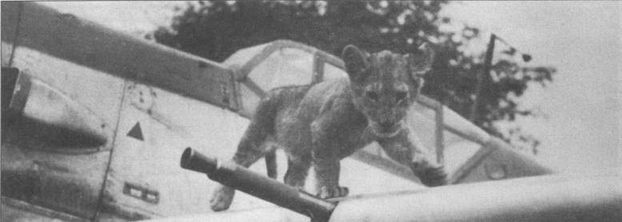

Симба — живой талисман III./JG 3 — «проверяет» 20-мм пушку MG FF/М, установленную в крыле Е-4.

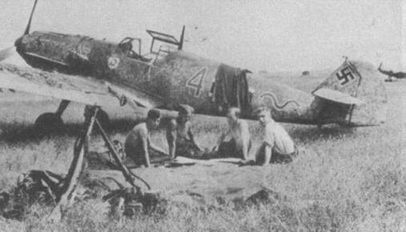

Основные сражения в ходе «Битвы за Англию» шли над водами Ла-Манша, и камуфляж самолетов претерпел изменения. Опять появилась угроза ударов по аэродромам, что заставило сделать камуфляж более темным. По борту поверх голубого фона нанесли множество серых (02) и темно-зеленых (71) пятен, как это видно у «красной 4» из 11./ JG 2 Richthofen.

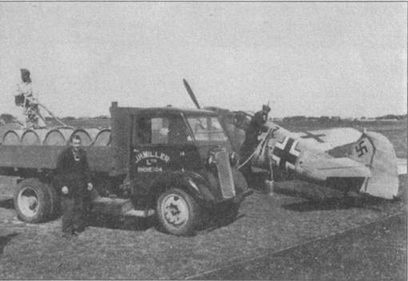

После того, как немцы заняли острова в Ла-Манше, на острове Джерси на аэродроме Ла-Вильа была организована база люфтваффе. На снимке Me 109Е-4 bp Il./JG 53 пополняет запасы бензина с помощью гражданского поставщика.

Главной разницей между Е-3 и Е-4 было вооружение, расположенное в крыльях. Вместо пушек MG FF (точнее MG FF/A или MG FF/B) установили MG FF/ М (точнее MG FF/MA или MG FF/MB, у «Антонов» был электромеханический спуск (ЕРА), а у «Берт» — электрический (ЕА)). Пушки MG FF отличались массивным крепежом и мощными пружинами противооткатного механизма. При этом, пушки могли стрелять только тяжелыми снарядами массой 134 г. Эти пули предназначались для борьбы с легко бронированными целями. При этом испытания, проведенные в Хиллерслебене, показали, что эффективность 134-граммовых снарядов не выше, чем бронебойных 7,92-мм пуль! После этих испытаний поступило распоряжение разработать для пушки бронебойный снаряд. Пушки MG FF/M были легче, а также могли стрелять новыми 90- и 115-граммовыми снарядами, что позволяло добиться большей скорострельности и эффективности огня, в том числе и по воздушным целям.

Первый Me 109E-4 люфтваффе потеряло 10 мая 1940 года. Это был самолет из I(J)/JG 2. Выпуск данного варианта продолжался недолго — до августа 1940 года выпустили 250 машин. Затем в августе-сентябре последовала небольшая серия Me 109E-4/N из 20 машин. Эти самолеты отличались двигателем DB 601N, работающем на 96-октановом бензине СЗ, что позволяло поднять мощность на 75 «лошадок» и поправить высотные качества двигателя. В этом варианте «мессер» получал дополнительные очки по сравнению со «Spitfire» Mk II, хотя расплачиваться за это приходилось большей прожорливостью мотора.

Но история Е-4 на этом не кончилась. Модель получила вторую жизнь уже в ноябре 1940 года, когда фирма WNF получила заказ на 500 комплектов для Е-4, позволяющих самолету нести дополнительный бак емкостью 300 л, а также 550 комплектов, позволяющих переделать самолеты Е-1 до стандарта Е-4. Программу реализовали к июлю 1941 года, поэтому вплоть до 1942 года люфтваффе продолжало получать новые Е-4 и Е-7 для частей штурмовой авиации.

Для быстрой идентификации в бою в люфтваффе часто выкрашивали в светлые цвета капот или хвост самолета. У этого Me 109 E-3 из 8./JG 51 капот выкрашен в желтый цвет.

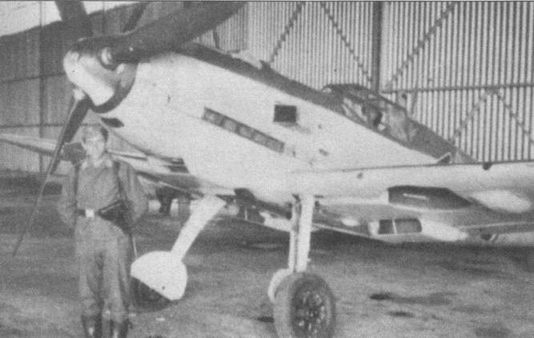

Разведывательный самолет Me 109Е-5 выпускался небольшой серией параллельно с Е-4. Разведчик нес в крыльях пулеметы MG 17, а в фюзеляже была смонтирована фотокамера Rb 21/18.
