Вооружение

Один 7,7-мм пулемет Тип 92 в кабине стрелка-радиста.

Бомбы общей массой до 800 кг. Вместо бомб мог нести морскую торпеду калибра 457 мм массой до 800 кг.

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_47.jpg]

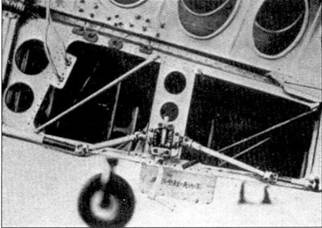

Nakajima B5N1 Model 11 «Kate» — механизм складывания крыла.

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_48.jpg]

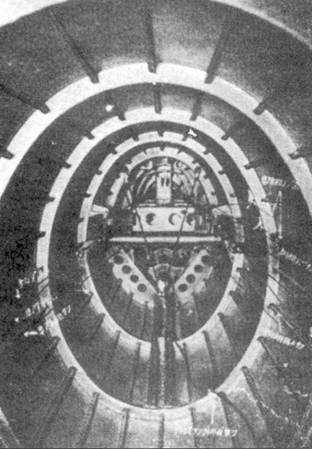

Nakajima B5N1 Model 11 «Kate», детали конструкции: хвостовая часть фюзеляжа, вид изнутри.

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_49.jpg]

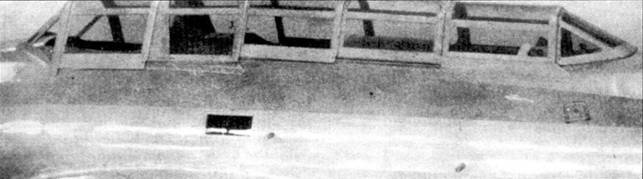

Nakajima B5N1 Model 11 «Kate» — фонарь кабины.

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_50.jpg]

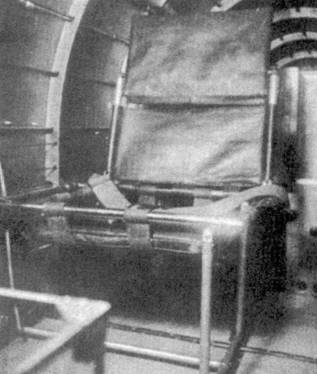

Nakajima B5N1 Model 11 «Kate» — кресло штурмана-наблюдателя.

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_51.jpg]

Nakajima B5N1 Model 11 «Kate» — кресло пилота.

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_52.jpg]

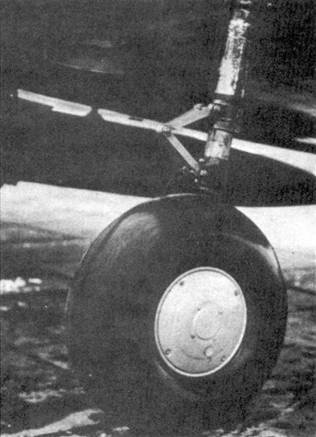

Nakajima B5N1 Model 11 «Kate» — стойка шасси.

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_53.jpg]

Nakajima B5N1 Model 11 «Kate» — конструкция хвостового колеса.

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_54.jpg]

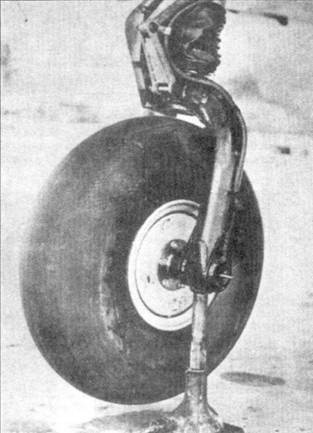

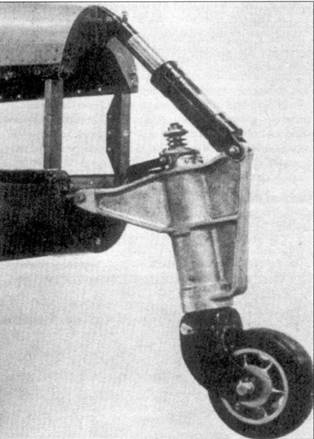

Nakajima B5N1 Model 11 «Kate» — стойка шасси.

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_55.jpg]

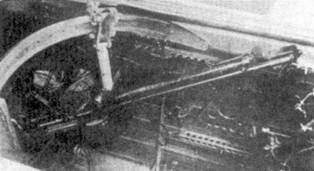

Nakajima B5N1 ModeI 11 «Kate» — пулемет Tun 92 калибра 7,7 мм на турели.

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_56.jpg]

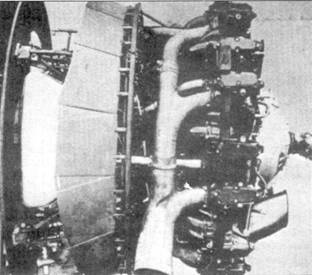

Nakajima B5N1 Model 11 «Kate» — звездообразный двигатель Nakajima «Hikari» 3, видны выхлопные патрубки.

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_57.jpg]

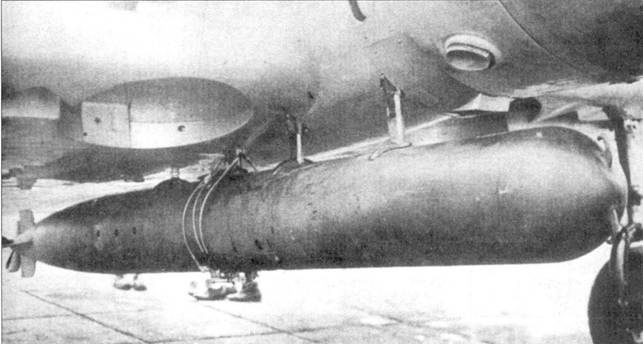

Nakajima B5N1 Model 11 «Kate» — подвеска авиационной торпеды калибра 457 мм.

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_58.jpg]

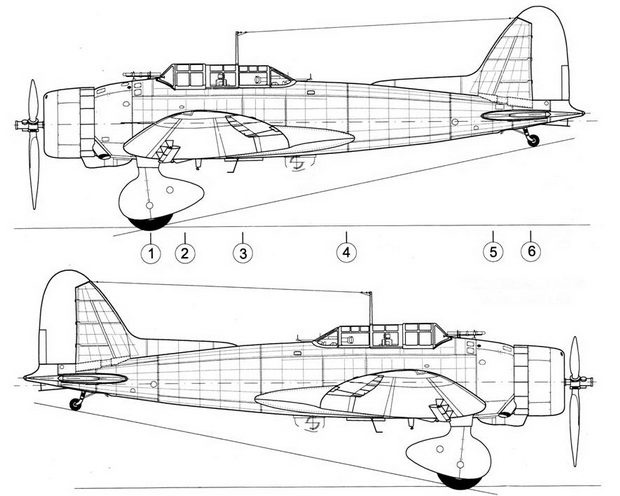

D3A1 Model 11 «Val»

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_59.jpg]

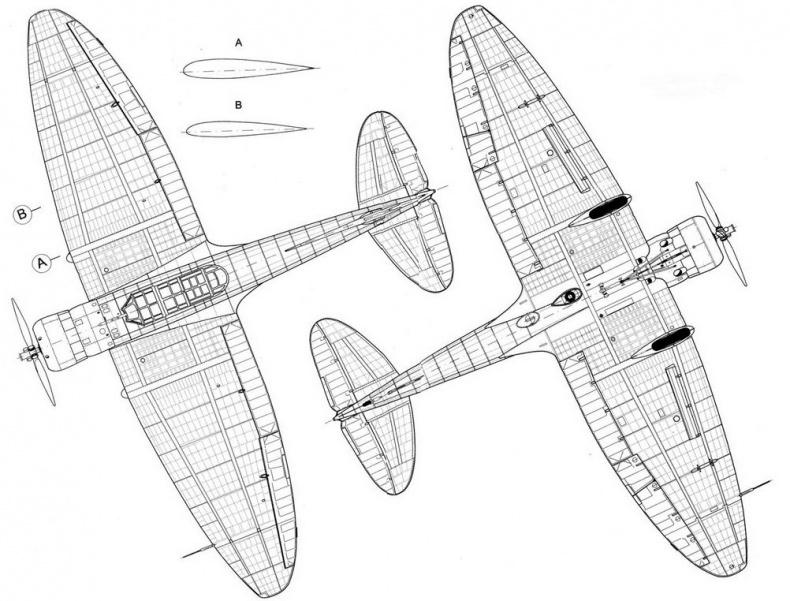

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_60.jpg]

D3A1 Model 11 «Val»

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_61.jpg]

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_62.jpg]

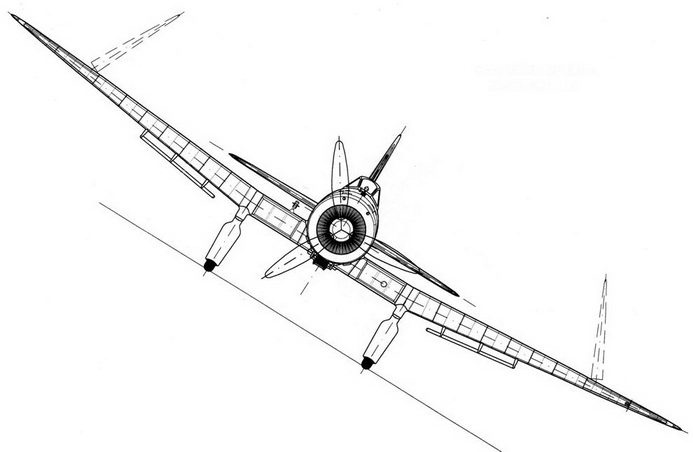

D3A2 Model 22 «Val»

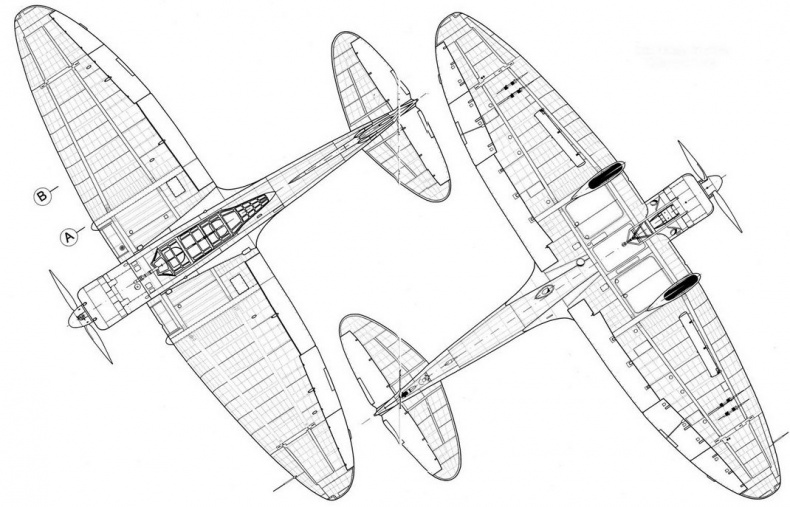

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_63.jpg]

D3A2 Model 22 «Val» Масштаб 1:48

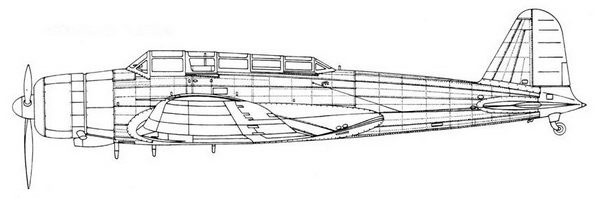

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_64.jpg]

B5N2 Model 12 «Kate»

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_65.jpg]

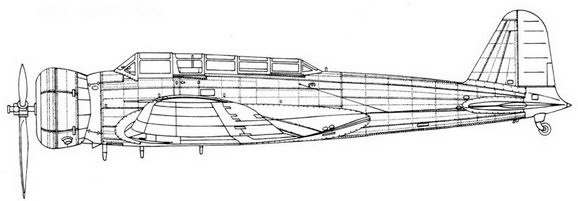

B5N1 Model 11 «Kate»

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_66.jpg]

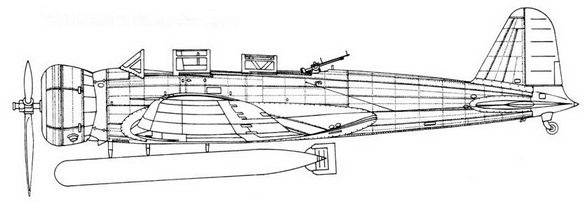

B5N1 Model 11 «Kate» с торпедой

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_67.jpg]

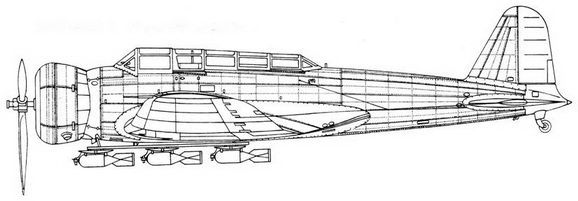

B5N1 Model 11 «Kate» с 60-кг бомбами

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_68.jpg]

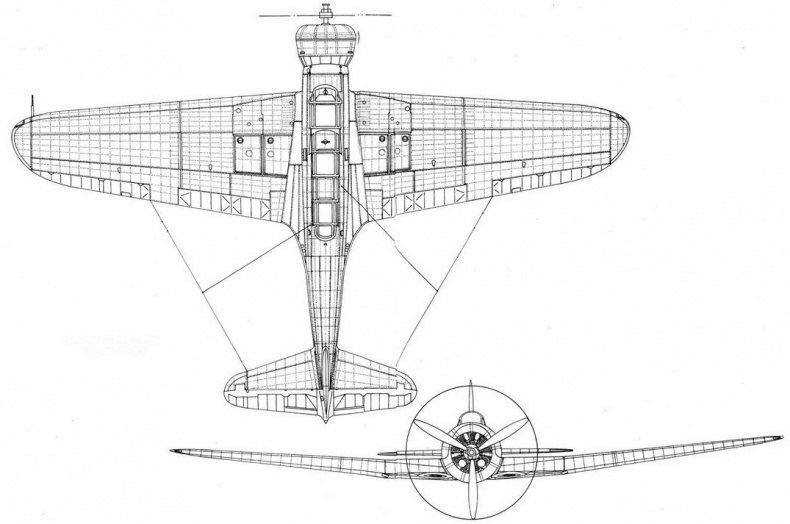

B5N1 Model 11 «Kate»

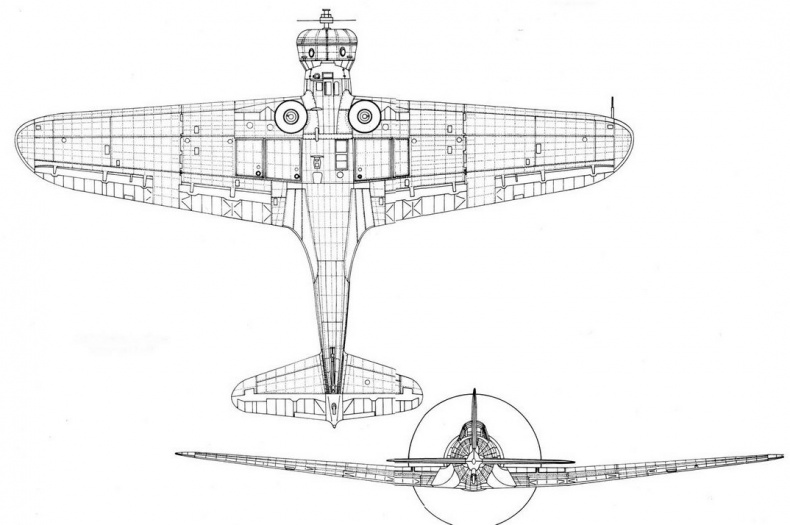

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_69.jpg]

B5N1 Model 11 «Kate»

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_70.jpg]

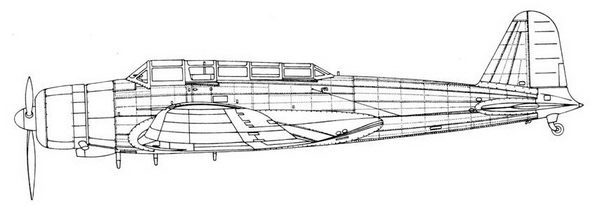

B5N2 Model 12 «Kate»

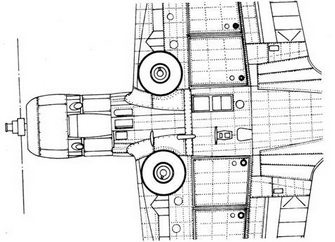

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_71.jpg]

Иллюстрация к книге — D3A «Val» B5N «Kate» ударные самолеты японского флота [pic_72.jpg]
