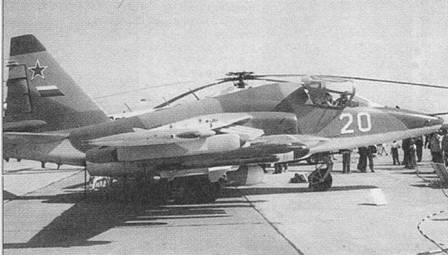

Су-25ТМ с контейнером, который содержит РЛС «Конье», МАКС, Жуковский.

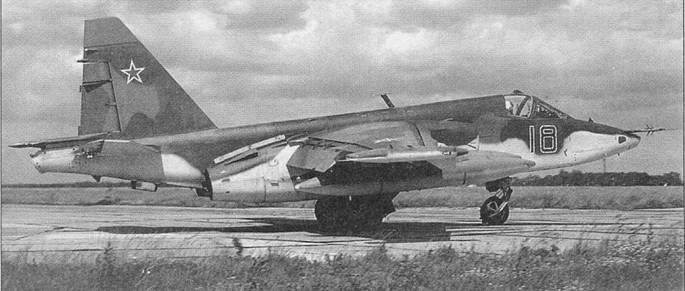

Двигатели Р-195 ставились на буксировщики мишеней Су-25БМ. Установить наличие на самолете двигателей Р-195 можно только но тонким трубкам-соплам, выступающим из основных сопел. Су-25КМ, в отличие от Су-25, не имели воздухозаборников в основании киля.

Обозначение Су-25ТМ присвоено усовершенствованному варианту штурмовика Су-25Т. Су-25Т при несомненно возросшей по сравнению с Су-25 боевой эффективностью все еще не обладал «круглосуточностью». Круглосуточным штурмовиком должен был стать Су-25ТМ. В данный вариант был в 1990 г. доработан прототип Т8-М1. Вместо подвесного контейнера с телевизионной системой «Меркурий» использован контейнер с ИК обзорно-прицельной системой «Ход». Вместо контейнера «Ход» возможна подвеска других, в частности контейнера с РЛС «Кинжал» или РЛС «Копье-25».

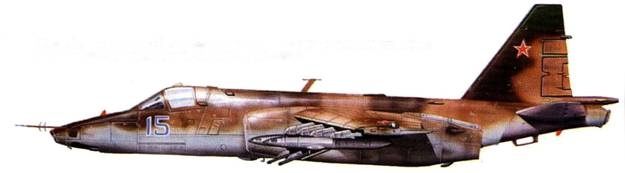

Т8-15 с бортовым номером «15» голубого цвета. На самолете внедрены «афганские» доработки, направленные на снижения уязвимости самолета от ракет ПЗРК.

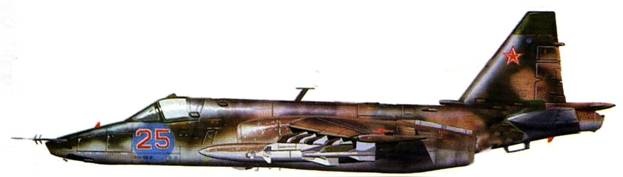

Су-25 с бортовым номером «25» красного цвета. 357-й отдельный штурмовой авиационный полк 16-й воздушной армии. Восточная Германия, начало 90-х годов. На внешней подвеске — УР воздух-поверхность Х-29МЛ с палуактивным лазерным наведением. На внешний пилон подвешена УР воздух-воздух Р-60 ближнего радиуса действия.

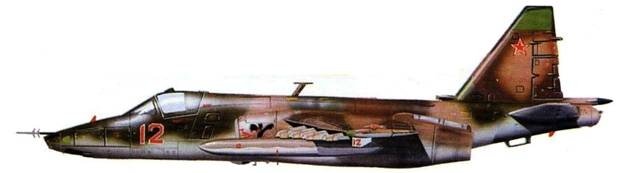

Су-25 с бортовым номером «12» красного цвета, 16-я воздушная армия. Восточная Германия. На мотогондолу нанесено изображение грача. Обратите внимание на продублированный на вертикальном антибликовом щитке бортовой номер самолета.

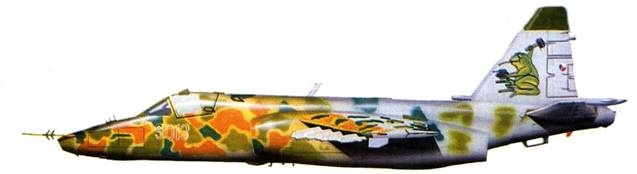

Су-25К ВВС Чехии в специальной окраске для аэрошоу Air Таtoo, проходившем в Боскомб-Дауне. Великобритания, в июле 1992 г.
