Вооружение. Два синхронных 7,7-мм пулемета Тип 89 в фюзеляже. Длина пулемета — 1030 мм, вес — 11,8 кг, скорострельность — 900 выстрелов в минуту, дальность стрельбы — 600 м. Патронные ленты в барабанах, по 500 выстрелов на ствол. Доступ обеспечивался с помощью металлических съемных панелей по бортам фюзеляжа. Ki-27b могли нести четыре 25-кг бомбы на держателях под центропланом.

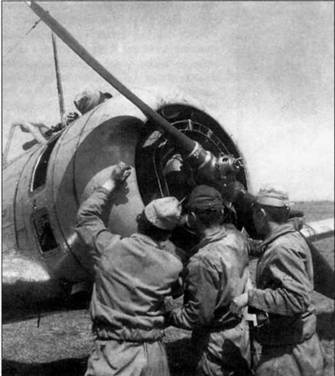

На этом снимке хорошо видны детали силовой установки Ки-27.

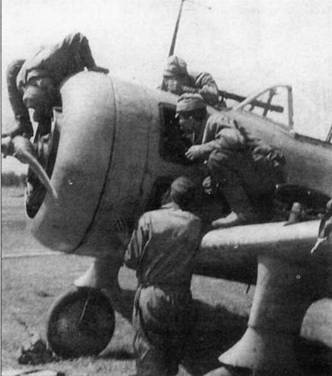

Техническое обслуживание мотора Ки-27 b из 32-го Кьоику Хикотая. На левом крыле виден фотокинонулемет.

Мансю Ki-79 представлял собой одномоторный, одно- (Ki-79а, Ki-79с) или двухместный (Ki-79b, Ki-79d) свободнонесущий моноплан с низкорасположенным крылом. Конструкция цельнометаллическая (Ki-79а, Ki-79b) или смешанная (Ki-79с, Ki-79d). Кабина открытая, шасси неубирающееся с хвостовым колесом, хвостовое оперение — свободнонесущее.

По внешнему виду, конструкции и оборудованию Ki-79 был подобен Ki-27. Только Ki-79с и Ki-79d имели смешанную конструкцию (стальной каркас фюзеляжа с фанерной обшивкой, деревянное крыло). Основные отличия (помимо закрытой кабины) заключались в силовой установке и вооружении.

Силовая установка. Ki-79а и Ki-79b 9-цилиндровый мотор воздушного охлаждения Хитачи Ха-Па-I мощностью 450/515 л.с. Двухлопастный винт диаметром 2,50 м. Ki-79с и Ki-79d — Хитачи Ха-13аIII той же мощности. Трехлопастный деревянный винт изменяемого шага.

Вооружение. Ki-79а один 7,7-мм синхронный пулемет Тип 89 с ленточным питанием. Ki-79b — без вооружения. Для атак камикадзе Ki-79 оснащались одной 250 кг бомбой под фюзеляжем.

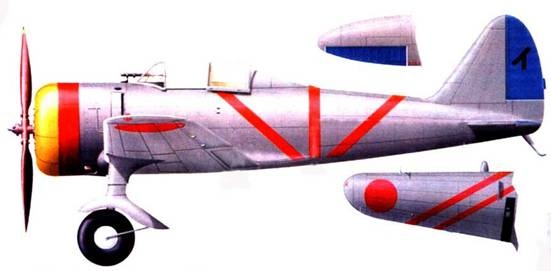

Ки-27a командира 1-го Сентая подполковника Toшио Като. Намонган, июнь 1939 года. На руле направления черная катакана «То». Верх крыла: красные полосы.

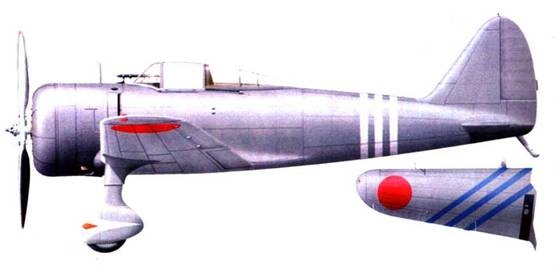

Ки-27b из Сентай Хомбу 1-го Сентая, Номонган. июль 1939 года. На этом самолете летал капитан Ясуо Макино. По верху крыла: синие полосы.
