Иллюстрация к книге — B-17 Flying Fortress [pic_138.jpg]

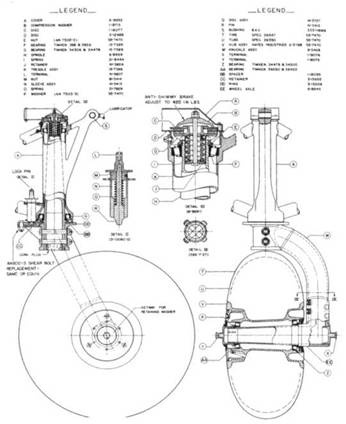

Хвостовое колесо B-17F

Иллюстрация к книге — B-17 Flying Fortress [pic_139.jpg]

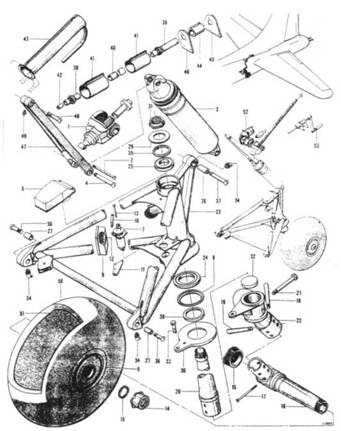

Хвостовое колесо B-17G

Иллюстрация к книге — B-17 Flying Fortress [pic_140.jpg]

Иллюстрация к книге — B-17 Flying Fortress [pic_141.jpg]

Иллюстрация к книге — B-17 Flying Fortress [pic_142.jpg]

Иллюстрация к книге — B-17 Flying Fortress [pic_143.jpg]

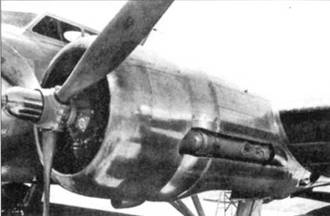

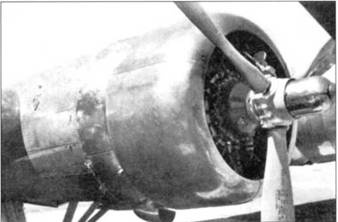

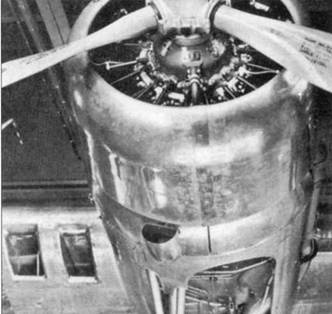

Гондорлы двигателей В-17В

Иллюстрация к книге — B-17 Flying Fortress [pic_144.jpg]

Иллюстрация к книге — B-17 Flying Fortress [pic_145.jpg]

Иллюстрация к книге — B-17 Flying Fortress [pic_146.jpg]

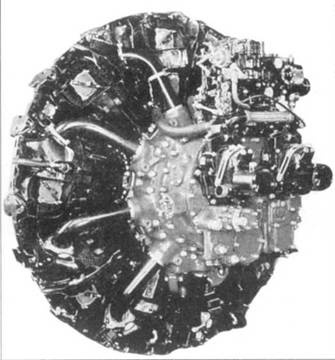

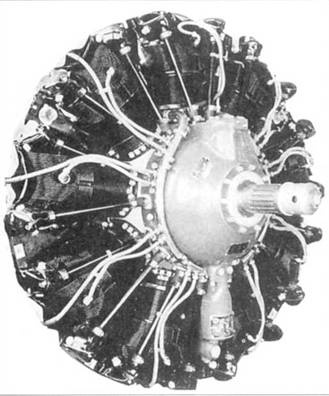

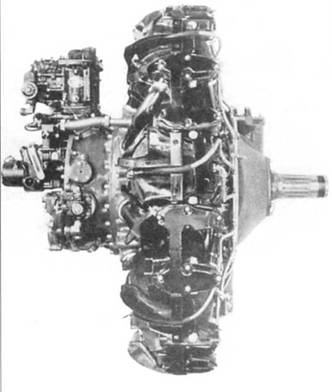

Двигатель Райт Циклон R-1820

Иллюстрация к книге — B-17 Flying Fortress [pic_147.jpg]

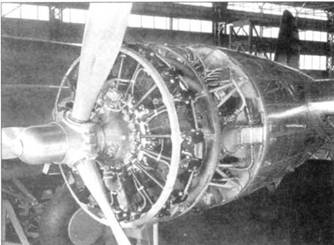

Раскапотированный двигатель № 2 В-17В

Иллюстрация к книге — B-17 Flying Fortress [pic_148.jpg]

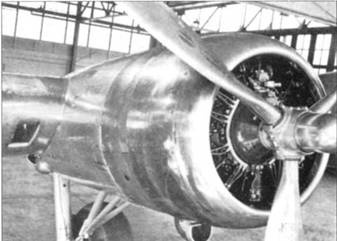

Гондола двигателя № 2 (левого внутреннего) В-17С

Иллюстрация к книге — B-17 Flying Fortress [pic_149.jpg]

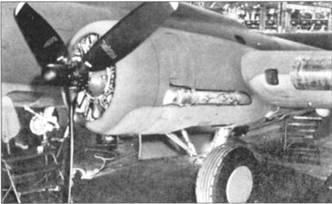

Гондола двигателя №2 B-17F

Иллюстрация к книге — B-17 Flying Fortress [pic_150.jpg]

Иллюстрация к книге — B-17 Flying Fortress [pic_151.jpg]

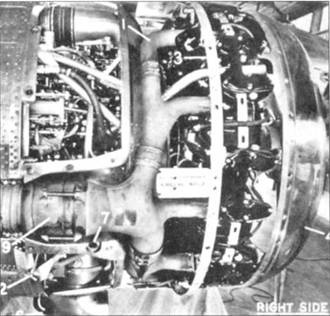

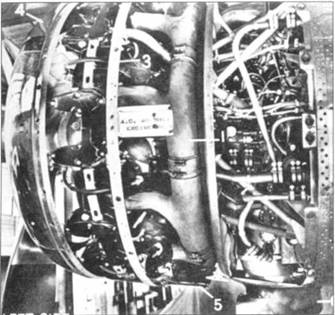

Вид слева и справа на раскапотированный двигатель .№3 B-17C

Иллюстрация к книге — B-17 Flying Fortress [pic_152.jpg]

Иллюстрация к книге — B-17 Flying Fortress [pic_153.jpg]

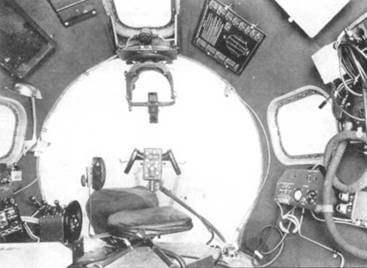

Кабина бомбардира на B-17F

Иллюстрация к книге — B-17 Flying Fortress [pic_154.jpg]

Место l-го пилота В-17 В.

Иллюстрация к книге — B-17 Flying Fortress [pic_155.jpg]

Место 2-го пилота В-17Е

Иллюстрация к книге — B-17 Flying Fortress [pic_156.jpg]

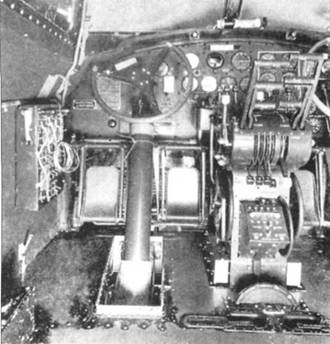

Вид на штурвал 1-го пилота В-17Е

Иллюстрация к книге — B-17 Flying Fortress [pic_157.jpg]

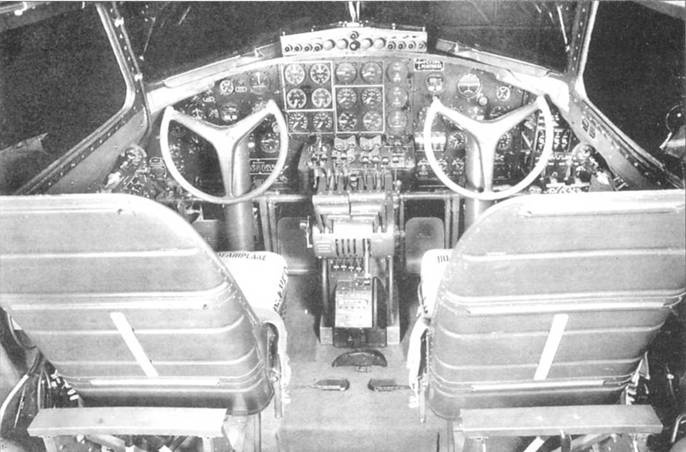

Кабина пилотов В-17В

Иллюстрация к книге — B-17 Flying Fortress [pic_158.jpg]

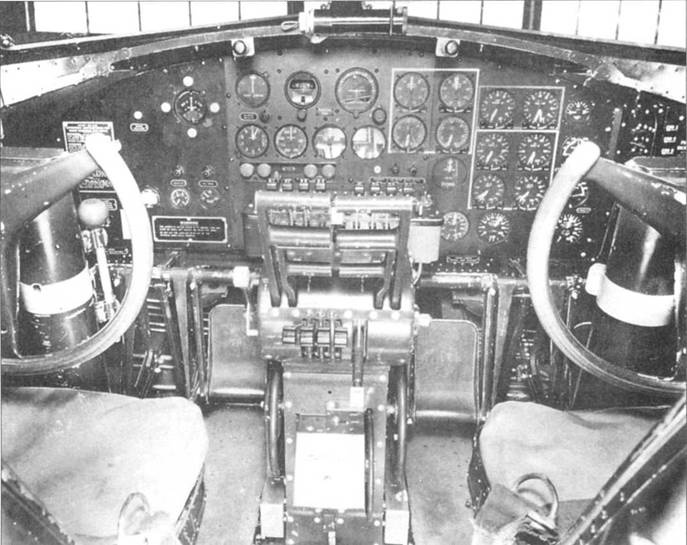

Кабина пилотов В-17Е

Иллюстрация к книге — B-17 Flying Fortress [pic_159.jpg]

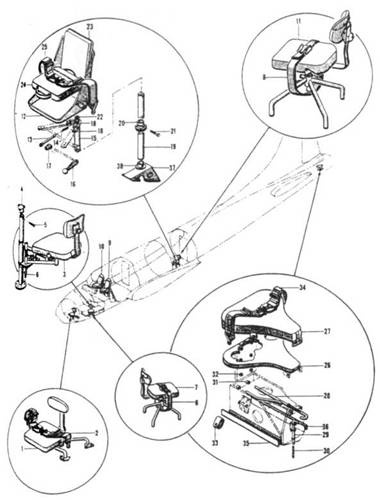

Сидения экипажа B-17G

Иллюстрация к книге — B-17 Flying Fortress [pic_160.jpg]

Конструкция пилотских кресел на B-17G

Иллюстрация к книге — B-17 Flying Fortress [pic_161.jpg]

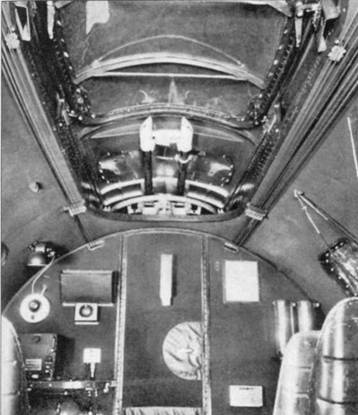

Кабина стрелка-радиста па B-17C. Вверху видпа установка спаренных крупнокалиберных пулеметов.

Иллюстрация к книге — B-17 Flying Fortress [pic_162.jpg]

Иллюстрация к книге — B-17 Flying Fortress [pic_163.jpg]

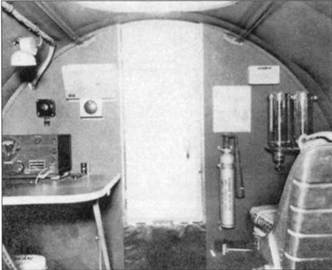

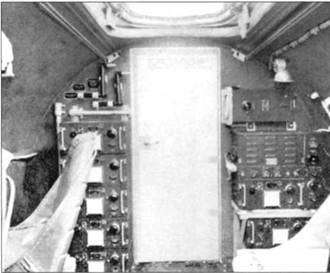

Рабочее место стрелка-радиста на В-17Е. Вверху – при взгляде с хвоста, внизу – при взгляде в хвост.

Иллюстрация к книге — B-17 Flying Fortress [pic_164.jpg]

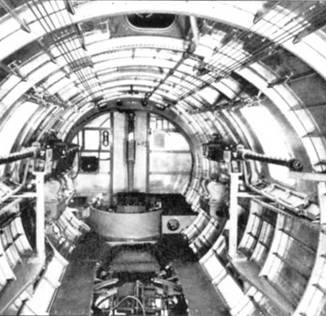

Пулеметные установки бортовых стрелков.

Иллюстрация к книге — B-17 Flying Fortress [pic_165.jpg]

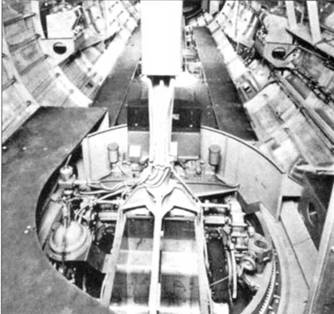

Внутренняя часть крепления турели Сперри. Вид из носа в хвост.

Иллюстрация к книге — B-17 Flying Fortress [pic_166.jpg]

Штурман за работой

Иллюстрация к книге — B-17 Flying Fortress [pic_167.jpg]

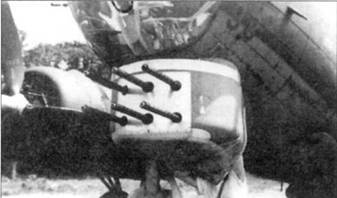

Шесть крупнокалиберных пулеметов в носовой турели – полевая доработка техников, 1944 г.

ТТХ различных модификации В-17 "Flying fortress"

Обозначение армии США (фирмы Боинг)	Скорость (км/ч)	Скороподъемность мин/м			Потолок практич. м	Дальность расстояние/скорость/высота км/ км/ч/ м			Масса кг			Дистанция м		Объемы л		Бомбы кол-во	Пулеметы кол-во
	макс	крейсер	посад.			макс.	нормальная	проектная	макс. перелет	нормальная	проектная	взлетная	посад	топл	масло	фунты	калибр
(Model 299)	380	225	98.8	8,25/3048	7504		4846				15618	670	670	6435	575	8-600 (maks.)	5-0,3 или 5-0,5
Y1B-17 (Model 299В)	412	282	109,4	6,5/3048	9327	5472/286/3048	3862/286/30486	2092/286/3048	19800	19278	15818	462	1036	6435	681	8-600 (maks.)	5-0,3 или 5-0,5
YB-17A (Model 299F)	475	294	109,4	7,8/3048	11584	5793/283/3048	3862/370/7620	2092/370/7620	20707	20185	16783	518	762	6435	681	8-600 (maks.)	5-0,3 или 5-0,5
В-17В (Model 299M)	470		109,4	7,0/3048	10973	5793/283/3048	3862/370/7620	2092/370/7620	21160	20639	17237	541	762	9395	681	4-1100 или 20-100	1-0,3 плюс 6-0,5
B-17C (Model 299H)	520	365	109,4	7,5/3048	11278	5472/290/3048	3219/402/7620	1006/394/7620	22521	22000	17382	564	823	9433	681	4-1100. 8-600 или 20-100	1-0,3 плюс 6-0,5
B-17D (Model 299H)	520	365	109,4	7,5/3048	11278	5472/290/3048	3219/402/7620	1006/394/7620	22621	22000	17382	564	823	9433	681	4-1100, 8600 или 20-100	1-0,3 плюс 6-0,5
B-17E (Model 2990)	510	364	112,6	7,1/3048	10937	5150/290/3048	3219/360/4572	885/402/7620	24041	23134	18262	655	823	9426	681	4-1000, 14- 300 или 20-100	1-0,3 плюс 8-0,5
B-17F-1 до -75-BO -20-DL -25-VE (Model 2990)	523	257	117,5	25,7/6096	11430	4506/245/3048	2092/321/3048	386/402/7620	25628	25628	18342	1036	884	9539	559	8-1000 или 24-100	11-0,5
B-17F-80 до -130-BO -25 do -65-DL -30 do -50-VE (Model 2990)	523	257	117,5	27,7/6096	11430	5115/265/3048	3540/321/3048		29711	29711	22102	1036	884	3741	559	8-1000 или 24-100	11-0,5
B-17G Model (2990)	486	257	117.5	37,0/6096	10851	5472/290/3048	3219/293/3048		29711	29711	22102	1036	884	3741	568	2-4000 6-1600	12-0,5
