Отсек установки РЛС РП-21 «Сапфир». Для этого конструкторам пришлось переделать носовую часть МиГ-21 Ф-13. Это хорошо видно на этом болгарском МиГ-21ПФ.

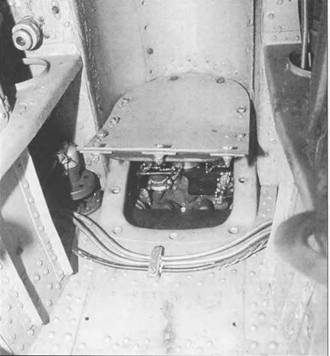

Носовая ниша на МиГ-21ПФ была значительно глубже чем на МиГ-21Ф-13. На фотографии хорошо видны кабели электрической системы как справа так и слева.

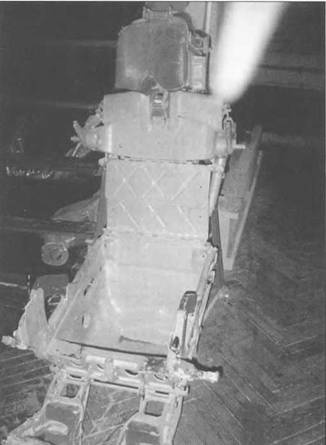

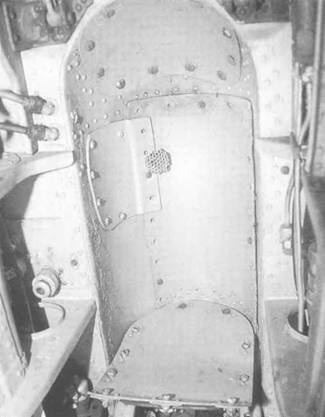

Как на МиГ-21Ф-13, так и на МиГ-21ПФ использовалось катапультное кресло СК. Однако применение этого кресла было возможно только с высоты 110 метров. Летчик приводил кресло в действие, дернув за красную ручку. Это активировало пиротехническую систему ПК-2М-1, которая запускала ракетный двигатель ТСМ-2500-38. Кресло СК было оснащено также временным прибором АД-ЗУ и устройство отделения КАП-3, которое отделяло пилота через 1.5 секунды после катапультирования. Максимальная скорость, при которой летчик мог безопасно покинуть самолет -1100 кмч.

Румынский пилот поздравляет своего коллегу после завершения учебного полета на МиГ- 21ПФ («красный 414» 761414). Хорошо видно катапультное кресло СК, покрашенное черным, кожа – коричневая. На обоих пилотах шлемы ЗШ-З.

Система фиксации фонаря МиГ-21Первых модификаций. Правый и левый механизм идентичны.

Польский летчик готовится к вылету на МиГ-21ПФ. На нем шлем ГШ-6М и костюм для высотных полетов ВКК-6. Слева от шлема хорошо виден шланг кислородной системы ККО-5, справа – микрофон для связи. Пилоты считали, что полет в ВКК-6 крайне н еком фортабелъный.

Прицел РЛС РП-21 в кабине МиГ-21ПФ. Сверху смонтирован прицел ПКИ-I. Остальная часть приборной доски аналогична МиГ- 21Ф-13. Интерьер этого чехословацкого МиГ-21ПФ покрашен светло-голубым (Pale Peacock Blue (FS 25299).

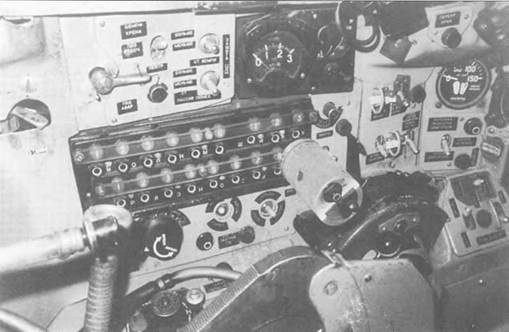

Черная ручка управления двигателем находилась слева на МиГ-21ПФ. Рядом находились ручка управления закрылками и воздушными тормозами.

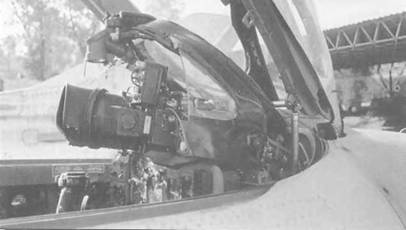

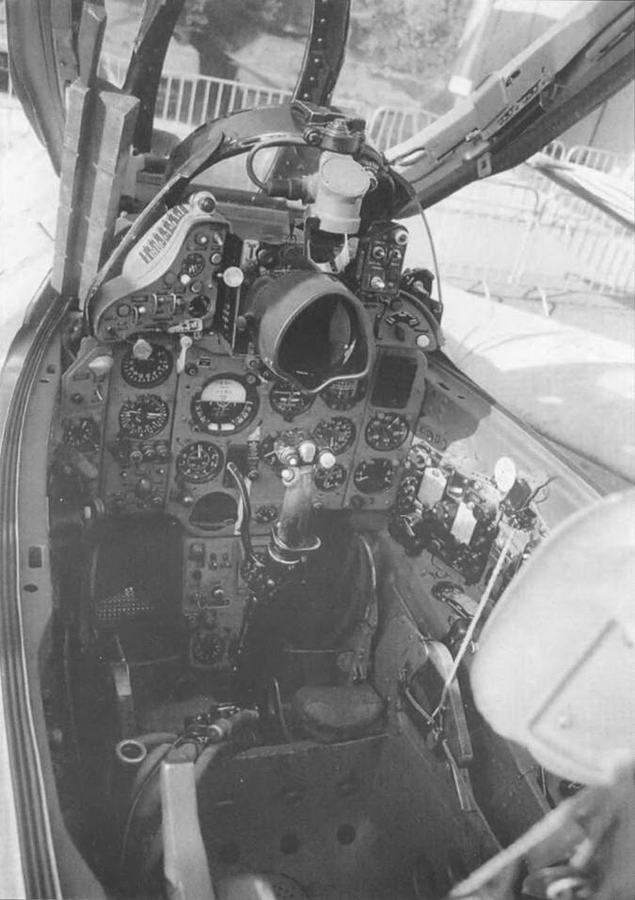

На МиГ-21ПФ стоял тот же фонарь, что и на МиГ-21Ф-13. Пневматическая система поднимала его вперед на 50°. Хорошо видна система РЛС РП-21 «Сапфир».

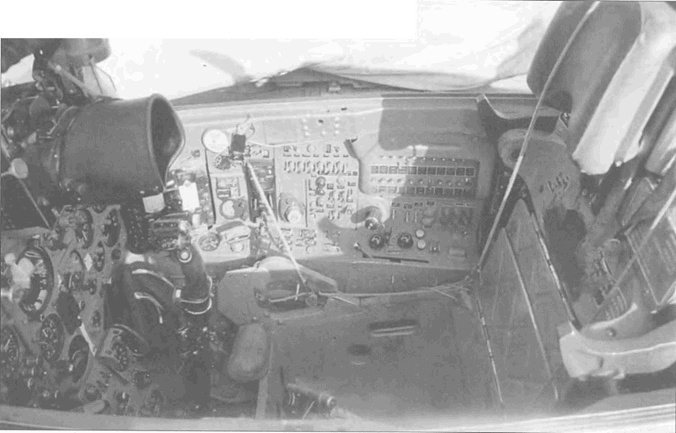

Управление РЛС РП-21 «Сапфир» и АРК-10 монтировались справа. Тут же находились системы управления радио и кислородной систем.

Польский механик готовит пилота для ночного вылета на МиГ-21ПФ. Хорошо виден прицел ПКИ-1 и РЛС РП-21 «Сапфир». На пилоте шлем ГШ-6М.

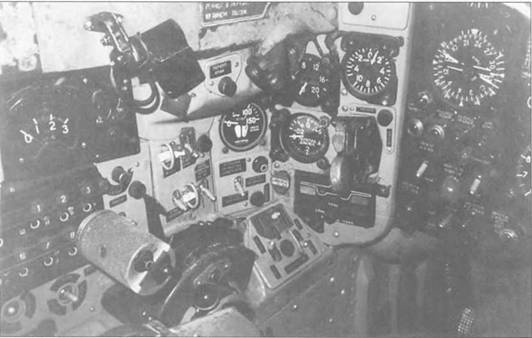

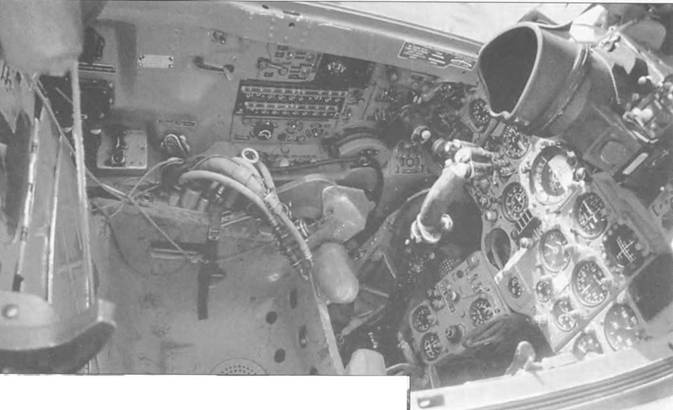

На этой фотографии советского МиГ-21ПФ хорошо видна рукоятка управления тягой двигателя. Над ней находится панель системы наведения с земли ЛАС-1 «Лазурь»- 1.

Слева на инструментальной панели МиГ-21ПФ монтировалась ручка выпуска шасси. Тут же находились и необходимые навигационные приборы.

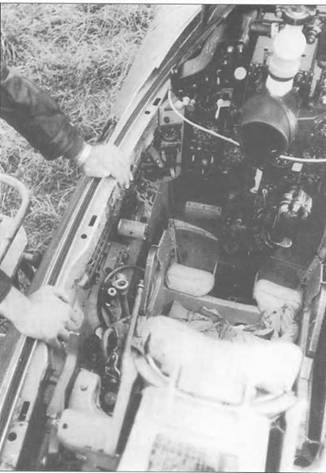

Открытая кабина МиГ-21ПФ. Внутренняя часть кабины покрашены серым Console Gray (FS26176) с черной инструментальной панелыо. Такая схема использовалась в советских самолетах до конца 60-х годов.

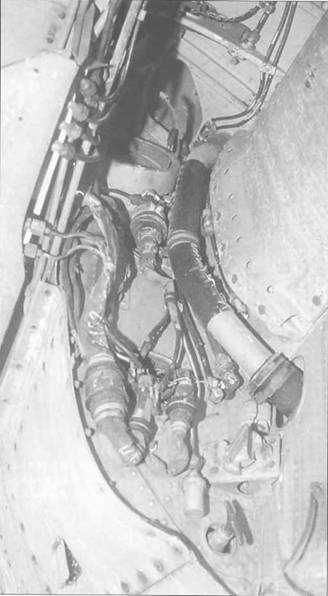

Различные кабели и шланги буквально укутывали нижнюю часть МиГ-21ПФ. Так, болгары красили топливопровод широкими желтыми и черными полосами. Обычно в других странах эти шланги были желтыми. Диски шасси красились как и нижние поверхности самолета – в данном случае светло-голубые Pale Blue (FS25550).

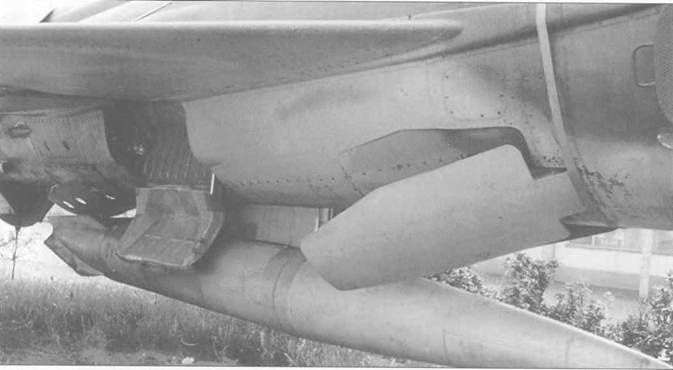

Отсутствие 30-мм пушки НР-30 потребовало значительно передать среднюю часть фюзеляжа МиГ-21ПФ. Центральный тормозной щиток передвинули и изменили его конструкцию.

Открытые створки правого шасси. По сравнению с МиГ-21Ф-13 его конструкция была изменена, в частности из-за того что использовались увеличенные шасси.
