Книга Субмарины США «Gato», страница 2 – Сергей В. Иванов

Водоизмещение, т 1350

Длина, м 91,6

Скорость (надводное/подводноеположение), уз 19,25/8,75

Торпедные трубы/торпеды, шт. 6/16

Пушки 1x76,2 мм

Дальность экономическим ходом, миль/уз 11000/10

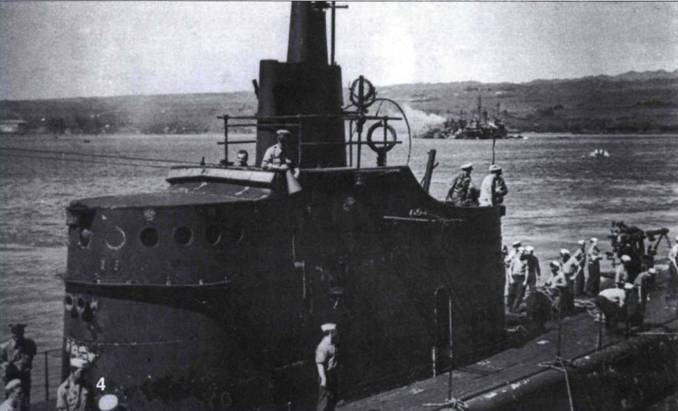

«Trout» (SS 202), лодка класса Tambor, Перл-Харбор, 4 февраля 1942 года. В качестве балласта лодка взяла золото филиппинской казны. Внешняя особенность лодки в конструкции перископов. К этому времени лодка еще не оснащена радаром, на «сигаретной палубе» стоит 12,7-мм пулемет водяного охлаждения, за рубкой видна трехдюймовая пушка. Лодки класса Tambor вынесли на себе тяжесть первого года войны, прежде чем на фронт прибыли лодки класса Gato. Лодка «Trout» погибла в начале 1944 года во время своего одиннадцатого боевого похода.

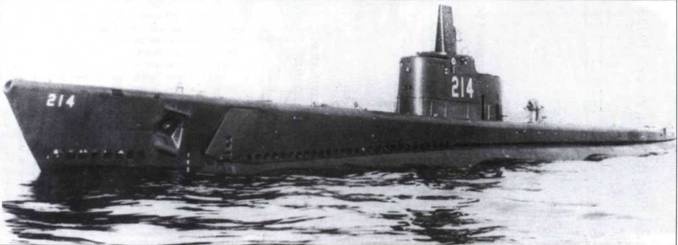

«Grouper» (SS 214), снимок сделан 24 января 1942 года, всего через несколько недель после зачисления лодки в списки флота. Якорь отсутствует, но в остальном комплектация полная. От практики писать номер на носу и рубке вскоре отказались, но возобновили ее после окончания войны.

Единственным серьезным недостатком в конструкции лодки считалось недостаточное число торпедных труб. Пять лодок оснастили внешними торпедными трубами, которые сняли в 1941 году. Все лодки применялись в войне на Тихом океане, четыре были потеряны в следствие действий противника.

Шесть лодок класса Salomon и десять похожих на них лодок класса Sargo пошли в серию сразу за лодками класса Р. Они были на несколько метров длиннее и имели на 100 тонн большее водоизмещение. Главной особенностью этих лодок стала пара дополнительных внутренних торпедных труб на корме. Тем самым исправлялся главный недостаток лодок класса Р. Лодки класса Salomon/Sargo заложили в 1938 году, когда война в Европе становилась неизбежной, и Америка развернула программу перевооружения своей армии и флота. Лодки класса Salomon/Sargo имели серьезный конструктивный недостаток: главный впускной клапан был плохо спроектирован и иногда не закрывался при погружении. Заменить клапан не представляло серьезного труда и не требовало больших денежных затрат. Экипажи часто жаловались на работу клапана, но ничего не предпринималось до тех пор, пока лодка «Squalus» не затонула во время пробного рейса, унеся с собой на дно двадцать три человека команды. Позднее лодку подняли и, переименовав в «Sailfish» вернули в строй. Все лодки класса участвовали во Второй Мировой войне. Боевые потери составили четыре корабля. Лодка «Stingray» совершила 16 боевых походов, больше чем любая другая подводная лодка США.

Greenling (SS 213), январь 1942 г.

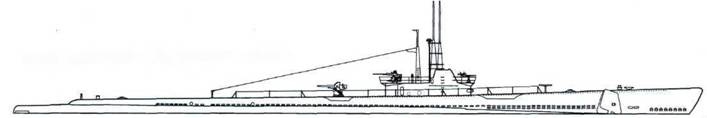

Wahoo (SS 238), июль 1943 г.

Sand Lance (SS 213), февраль 1945 г.

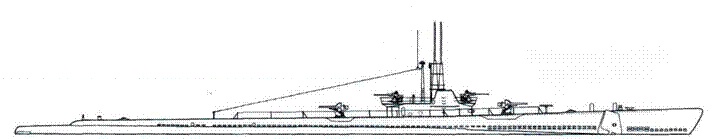

Канонерка Sea Cat (SS 389), 1951 r.

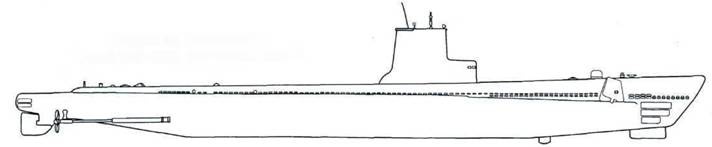

Лодка со шнорхелем Torsk (SS 423), сентябрь 1965 г.

Bream (SSK243), 1956 г.

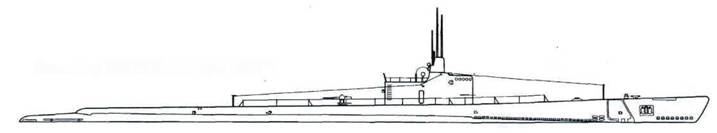

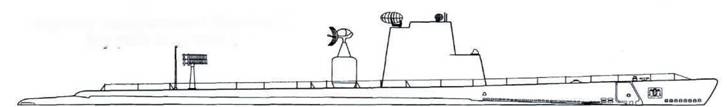

Вариант модернизации Migraine III Ray (SSR 271), 1952 r.

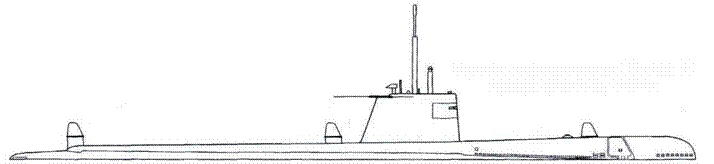

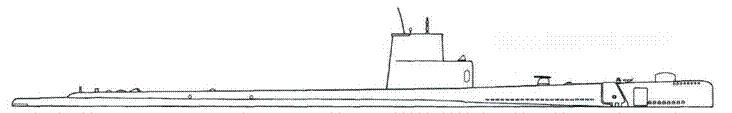

Вариант модернизации Guppy III Volador (SS490), 1963 r.

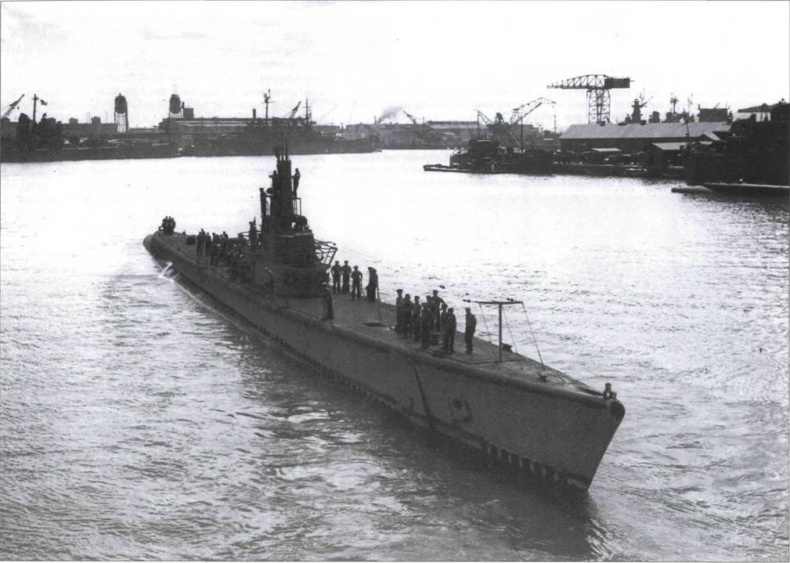

Angler (SS 240) у пирса лодочной базы в Перл-Харбор, 12 июня 1945 года. Лодка только что прошла генеральный ремонт на верфях Bethlehem Steel Company в Сан-Франциско. Это типичная поздневоенная конфигурация лодки класса Gato. Укороченная рубка, радары SJ и SD, 40-мм пушка на передней «сигаретной палубе» и 5-дюймовая пушка за рубкой. На заднем плане виден тяжелый крейсер класса «Baltimore» (слева) и линкор «North Carolina» (справа за ангаром и краном).

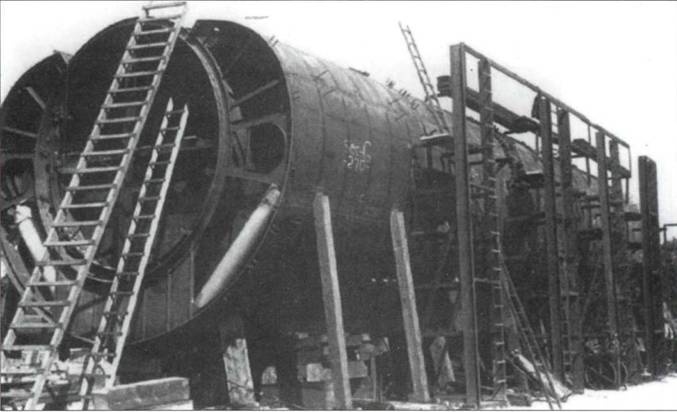

Секция корпуса лодки класса Gato «Raton» (SS 270), собираемая под открытым небом в Манитовоке, 12 июля 1942 года. Внутри виден цилиндрический прочный корпус, снаружи почти полностью окруженный внешним корпусом, внутри которого находится балласт, дифференциальные и топливные баки. Палуба еще не настелена.

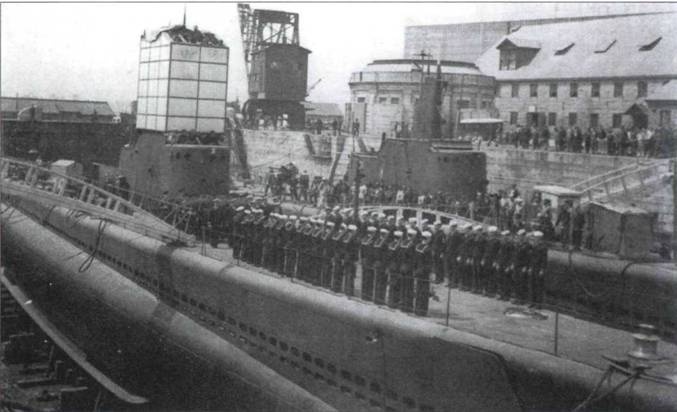

Зачисление на службу лодки «Herring» (SS 233), сухой док в Портсмуте, Нью-Гемпшир, 4 мая 1942 года. Вдоль борта виден ряд дренажных отверстий, расположенных по схеме, предложенной конструкторами Electric Boat Company. Виден профиль носовой части. Ширма на рубке закрывает от непогоды незавершенный монтаж.

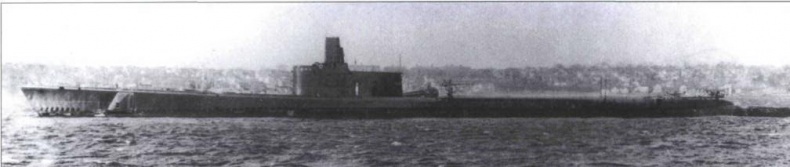

«Growler» (SS 215), Гротон, Коннектикут, 21 февраля 1942 года, месяц спустя зачисления в списки флота. Номер и название лодки нигде не написаны. Единственная трехдюймовая пушка стоит за рубкой. Лодка выкрашена довоенной черной блестящей краской. Лодка прославилась своей героической гибелью в октябре 1944 года в ходе одиннадцатого боевого похода. В то время лодкой командовал Говард Гилмор.

Экипаж лодки «Finback» (SS 230), Датч-Харбор, 1 августа 1942 года, между боевыми походами в район Алеутских островов. 12,7-мм пулемет, закрытый чехлом, стоит на «сигаретной палубе». Также зачехленный 7,62-мм пулемет находится у поручней вокруг перископа. Круглая проволочная деталь ограждает антенну радиопеленгатора.
