Следующим заказчиком танков CTLS-4 стал гоминьдановский Китай. Этой стране предлагалось 240 танков, и поставка их была одобрена правительством США. Однако в середине 1942 г. Китай от танков отказался. В итоге американцы были вынуждены ограниченно стандартизировать (то есть принять на вооружение как не вполне стандартные) эти машины под индексами Т14 (CTLS-4TAY) и Т16 (CTLS-4TAC). Подавляющее большинство из них поступило на Алеутские острова и Аляску, некоторое число — в Калифорнию, где они вошли в состав Сил самообороны для защиты побережья. По несколько машин отправили на Бермуды и на Ньюфаундленд. Впрочем, эксплуатировались эти танки в армии США недолго. Уже в ноябре 1942 г. появился приказ об их списании, что и было выполнено в течение 1943 г. В составе армии США участвовать в боях с противником этим танкам не пришлось.

Американские экипажи не очень-то любили эти машины. В отчете танкового управления указывалось, что каждая из них терпела аварию в первые 100 часов использования. В 1942 г. все эти легкие танки были сняты с вооружения и списаны.

Тактико-технические характеристики легкого танка Т16

БОЕВАЯ МАССА, т: 7,2.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 3505, ширина — 2100, высота — 2110, клиренс — 458.

ВООРУЖЕНИЕ: 3 пулемета Colt MG38T калибра 7,62 мм.

БОЕКОМПЛЕКТ: 6000 патронов.

БРОНИРОВАНИЕ, мм: лоб корпуса — 25,4, борт — 11 — 12,7, корма — 11, крыша — 7, башня — 12,7.

ДВИГАТЕЛЬ: Hercules WXLC-3, 6-цилиндровый карбюраторный воздушного охлаждения; мощность 124 л.с., рабочий объём 6620 см³.

ТРАНСМИССИЯ: главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач, дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, один поддерживающий каток, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска на вертикальных буферных пружинах; гусеница шириной 305 мм, шаг трака — 76 мм.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 48.

ЗАПАС ХОДА, км: 100.

СРЕДСТВА СВЯЗИ: отсутствуют.

Light Tank СТМ

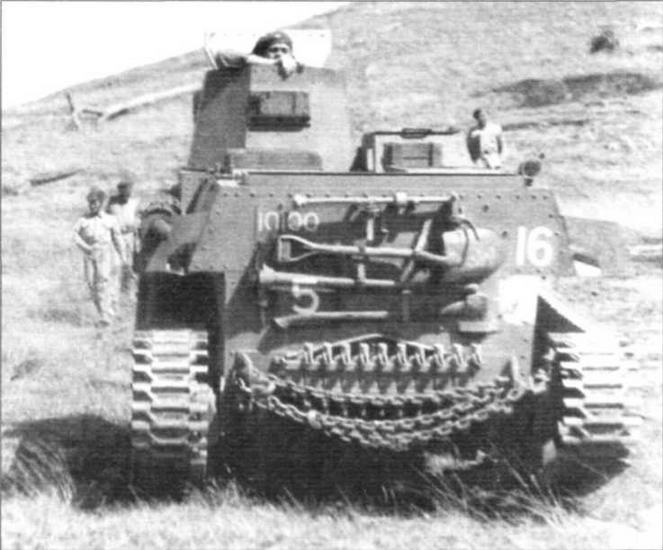

Танк CTLS-4 эскадрона «В» 2-го армейского танкового батальона Австралии. 1943 г.

Легкий танк, разработанный фирмой Marmon-Herrington Company с учетом требований Корпуса морской пехоты США и иностранных заказчиков. В 1941 — 1942 гг. изготовлена 61 единица.

CTM-3TBD — CTL-6, приспособленный для установки башни. Дизельный двигатель Hercules DXRB мощностью 123 л.с. Вооружение — 3 пулемета Browning М1919А4 калибра 7,62 мм в корпусе, 2 пулемета Browning M2 калибра 12,7 мм в одноместной шестигранной башне. Боевая масса — 9,44 т. Экипаж — 3 человека. Изготовлено 5 единиц.

CTMS-1TB1 — развитие CTM-3TBD. Боевая масса —11т. Вооружение — 37-мм пушка и три пулемета. Изготовлено 56 единиц.

Танк CTM-3TBD был создан в ответ на требования морской пехоты США. Однако он не выдержал конкуренции с легким танком М3 «Стюарт» и от его закупок отказались. Пять изготовленных танков отправили на о. Самоа, где они и завершили службу в 1943 г.

В рамках заказа правительства Голландской Ост-Индии фирма Marmon- Herrington планирована изготовить 194 танка CTMS-1TB1 к 1 июля 1942 г. Но к этому времени голландцы уже капитулировали и заказ частично аннулировали. Заказчику были переданы только 26 (по другим данным — 30) танков, которые отправили в Суринам. Там они эксплуатировались до 1957 г.

Еще 30 танков CTMS-1TB1 были реквизированы правительством США. Один из них отправили на Абердинский полигон для испытаний. В одном из сохранившихся отчётов танк характеризуется как «ненадежный, с технологическими и конструктивными дефектами, маломощный и слабо вооруженный». Поэтому армия США поспешила избавиться от этих машин и в рамках программы ленд-лиза передала их латиноамериканским государствам. В итоге машинами обзавелись Куба (8 ед.), Эквадор (12), Гватемала (6) и Мексика (4). В Латинской Америке CTMS-1TB1 служили долго. Например, на Кубе на момент революции в январе 1959 г. в строю еще находилось пять таких машин. Гватемальские танки дожили до 1990 г., а в Эквадоре пять машин бережно сохраняют до сих пор, правда, в качестве музейных экспонатов.

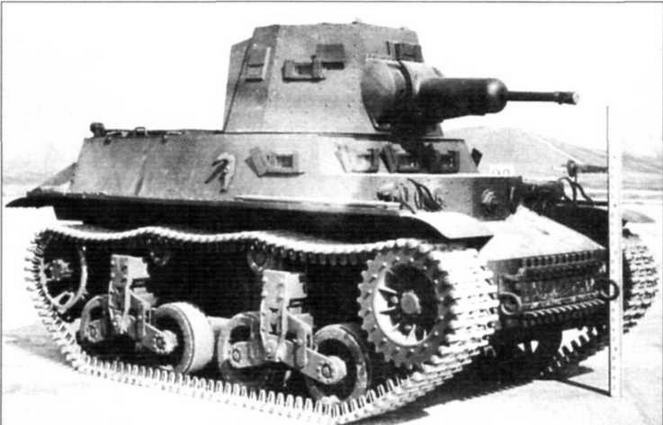

Танк CTMS-1TB1. В 1942 году эти машины по ленд-лизу были предоставлены Кубе. Состояли на вооружении кубинской армии до середины 1960 гг.

Тактико-технические характеристики легкого танка CTMS-1TB1

БОЕВАЯ МАССА, т: 11,34.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4216, ширина — 2337, высота — 2489, клиренс — 457.

ВООРУЖЕНИЕ: 1 пушка фирмы American Armament Corporation клб. 37 мм, 4 пулемета Colt MG38T клб. 7,62 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.

БРОНИРОВАНИЕ, мм: лоб корпуса — 12,7, борт и корма — 12,7, крыша и днище — 6,35, башня — 6,35 — 12,7.

ДВИГАТЕЛЬ: Hercules RCLD, 6-цилиндровый карбюраторный воздушного охлаждения; мощность 174 л.с. при 2600 об/мин.

ТРАНСМИССИЯ: главный фрикцион сухого трения, карданный вал, пятискоростная коробка передач.

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска на вертикальных буферных пружинах.

МАКСИМАЛЬНАЯ СКОРОСТЬ, км/ч: 53.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 28.

СРЕДСТВА СВЯЗИ: отсутствуют.

Light Tank M3/М5 General Stuart

Самый массовый и наиболее известный легкий танк периода Второй мировой войны. Представлял собой прямое развитие легкого танка М2А4. Разрабатывался и производился фирмами American Car and Foundry и Cadillac Car Division (филиал фирмы General Motors). С 1941 по 1944 г. изготовлено 22 743 единицы.

М3 — первый вариант с клепаными корпусом и башней. В процессе производства башня стала сварной, форму ее изменили — многогранную на подковообразную. Машины поздних выпусков имели частично сварной корпус. Боевая масса — 12,43 т. Габариты — 4531x2235x2515 мм. Часть машин оснащалась стабилизатором наведения пушки в вертикальной плоскости и дизелем Guiberson T-1020-4 мощностью 210 л.с. Изготовлено 5811 единиц.

M3А1 — ликвидированы командирская башенка и пулеметы в бортовых спонсонах. Корпус, ходовая часть и двигатель — без изменений. Изготовлена 4621 единица, из них 211 — с дизелем Guiberson T-1020-4.
