Серийные модификации

Т-34 обр.1940 г.— первый серийный вариант. Корпус и башня сварные, с большими углами наклона броневых листов. На части танков устанавливались литые башни. Боевая масса 26,8 т. Габариты 5920x3000x2400 мм. Вооружение: пушка Л-11 калибра 76 мм, два пулемета ЦТ; боекомплект 77 выстрелов и 2898 патронов. Экипаж 4 чел. На части танков выпуска 1941 года устанавливались 76-мм пушки Ф-34.

Т-34 обр.1941 г. — новые люки механика-водителя и башенный, броневая маска курсового пулемета, гусеница шириной 500 мм, ряд других более мелких изменений. Опорные катки на части танков не имели резиновых бандажей. Некоторое количество машин выпущено с карбюраторным двигателем М-17. На 42 танках установлена 57-мм пушка ЗИС-4 Боевая масса 28,5 т.

Т-34 обр. 1942 г. — башня большего размера с двумя круглыми люками, пятискоростная коробка передач. Внесены изменения в системы двигателя. На части танков устанавливалась штампованная башня. Танки выпуска 1943 года оборудовались командирской башенкой.

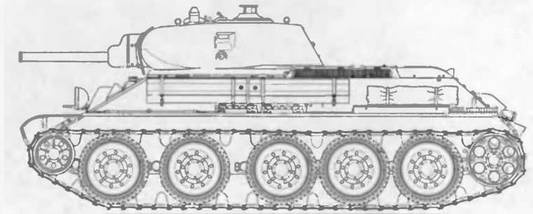

Т-34 обр. 1942 г.

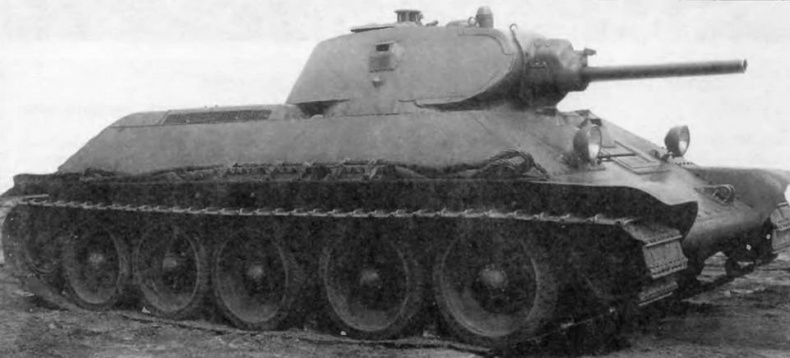

Серийный танк Т-34 обр. 1940 г. с 76-мм пушкой Л-11

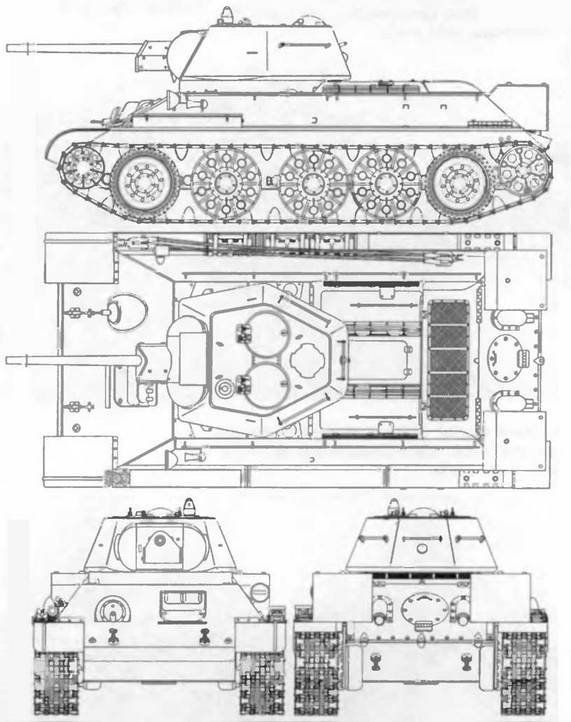

Т-34 обр. 1940 г.

На 1 июня 1941 года в войсках находилось 892 танка Т-34 Из этого числа, по уточненным данным, в Киевском особом военном округе находилось 496, в Западном — 228, в Одесском— 50 и в Прибалтийском — 50 единиц По своим главным тактико-техническим характеристикам Т-34 превосходили все типы танков Вермахта. Однако отсутствие необходимого количества подготовленных экипажей, конструктивные недостатки (малый моторесурс двигателя, низкая надежность коробки передач, плохие приборы наблюдения, теснота боевого отделения, неудачное размещение боекомплекта и прочее), а также ряд объективных причин, связанных с развитием событий на советско-германском фронте летом 1941 года, привели к тому, что большинство этих танков было потеряно в первые недели войны. К началу августа 1941 года в действующей армии осталось 235 боеспособных танков Т-34. Еще 116 машин находились в только что сформированных резервных соединениях.

В дальнейшем Т-34 с 76-мм пушкой использовались на всех фронтах и участвовали во всех операциях Великой Отечественной войны вплоть до штурма Берлина При этом число их в танковых бригадах постоянно возрастало. В 1941 году в смешанной танковой бригаде насчитывалось 16 танков Т-34, в 1942 году их число возросло до 32. С ноября 1943 года бригады стали однородными — теперь в них имелось 65 Т-34, а танки других марок были изъяты.

Танки Т-34 состояли на вооружении Советской Армии вплоть до конца 1940-х годов.

Т-34 получили Войско Польское (118 шт.), Чехословацкий корпус и НОЛЮ.

На базе Т-34 выпускались самоходно-артиллерийские установки командирские танки, мостоукладчики, танки-тральщики, огнеметные танки, БРЭМ и другие машины специального назначения.

Средний танк Т-34 обр. 1941 г. на исходной позиции. 1942 год

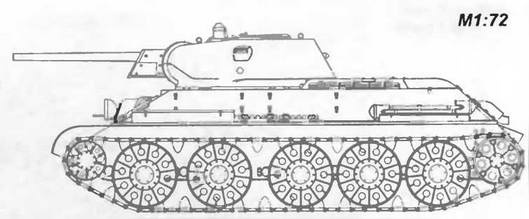

Т-34 обр. 1941 г.

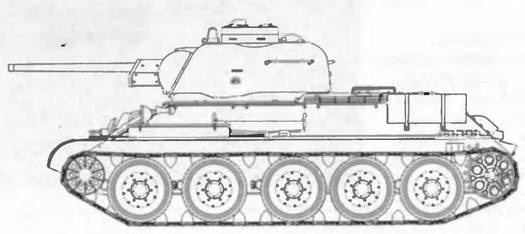

Т-34 обр. 1942 г. выпуска 1943 г.

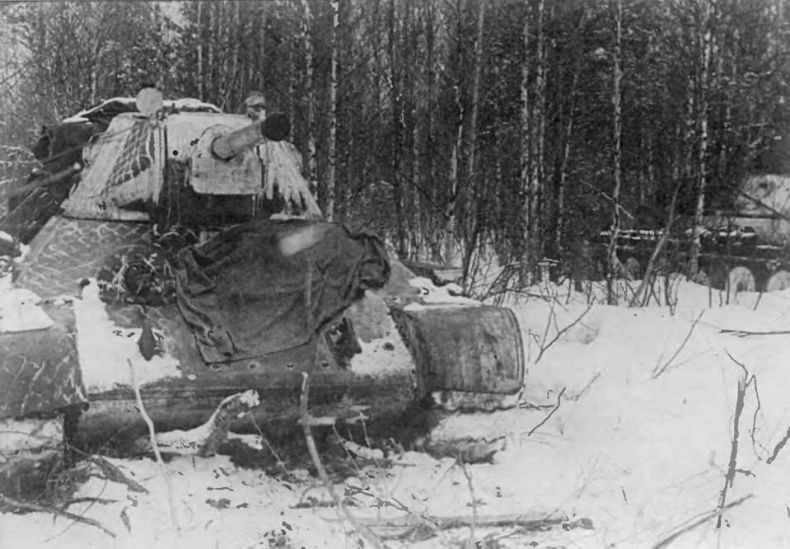

Т-34 обр. 1941 г. в засаде. 1-я гвардейская танковая бригада. Битва за Москву, декабрь 1941 года

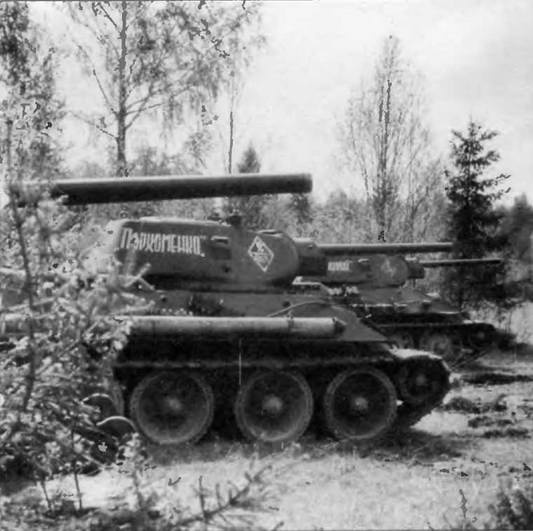

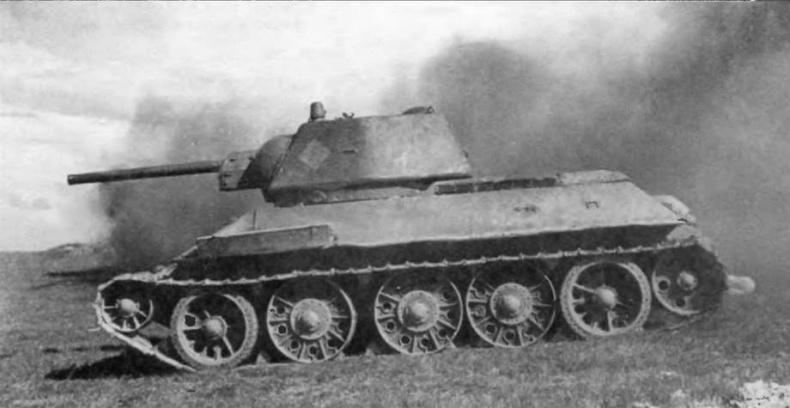

Средний танк Т-34 обр. 1942 г. в атаке. Калининский фронт, май 1943 года

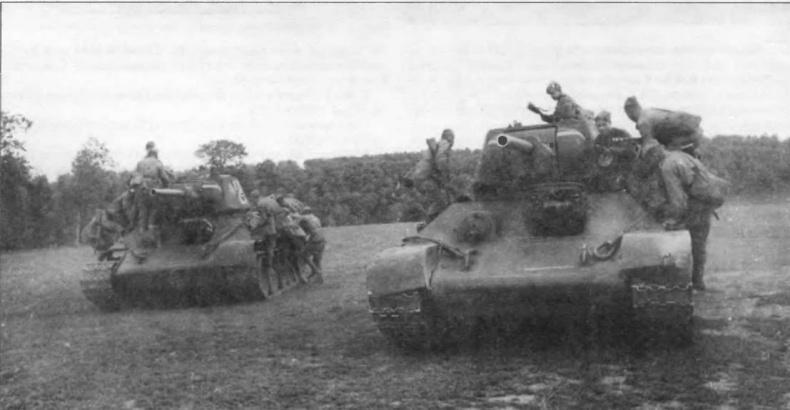

Пехотинцы занимают места на броне танков Т-34 обр. 1942 г. 22-й танковой бригады. Воронежский фронт, 1943 год

Тактико-технические характеристики танка Т-34 образца 1942 г.

БОЕВАЯ МАССА, т: 30,9.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ мм - длина — 6620, ширина — 3000, высота — 2520, клиренс — 400.

ВООРУЖЕНИЕ: 1 пушка Ф-34 обр. 1940 г. калибра 76 мм, 2 пулемета ДТ обр. 1929 г. калибра 7,62 мм.

БОЕКОМПЛЕКТ: 100 выстрелов, 3150 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТМФД-7, перископический панорамный прицел ПТ-4-7.

БРОНИРОВАНИЕ, мм: лоб, борт, корма корпуса — 45, крыша и днище —15...20, башня — 45 (катаная), 52 (литая).

ДВИГАТЕЛЬ: В-2, 12-цилиндровый, дизельный, четырехтактный, V-образный, жидкостного охлаждения; мощность 400 л.с. (294,5 кВт) при 1700 об/мин, рабочий объем 38 880 см

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная коробка передач, бортовые фрикционы, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять опорных катков на борт; ведущее колесо заднего расположения (зацепление гребневое); направляющее колесо; подвеска индивидуальная пружинная; в каждой гусенице 72 трака шириной 500 мм, шаг трака 172 мм. СКОРОСТЬ МАКС., км/ч: 55.

ЗАПАС ХОДА, км: 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 30, ширина рва, м — 2,5, высота стенки, м — 0,73, глубина брода, м —1,3.

СРЕДСТВА СВЯЗИ: радиостанция 9Р, переговорное устройство ТПУ-3.

Средний танк Т-34-85 (объект 135)

Создан на базе танка Т-34 путем установки новой башни с вооружением. Разрабатывался в КБ завода № 183 УВЗ (г Нижний Тагил). Принят на вооружение Красной Армии постановлением ГКО № 5020сс от 23 января 1944 года. Производился заводами № 183 УВЗ, № 112 (Красное Сормово г Горький) № 174 (г.Омск). С 1944-го по III квартал 1945 года (то есть до конца Второй мировой войны) изготовлено 21 048 единиц
