Онлайн книга «Бронетанковая техника Красной Армии, 1939–1945»

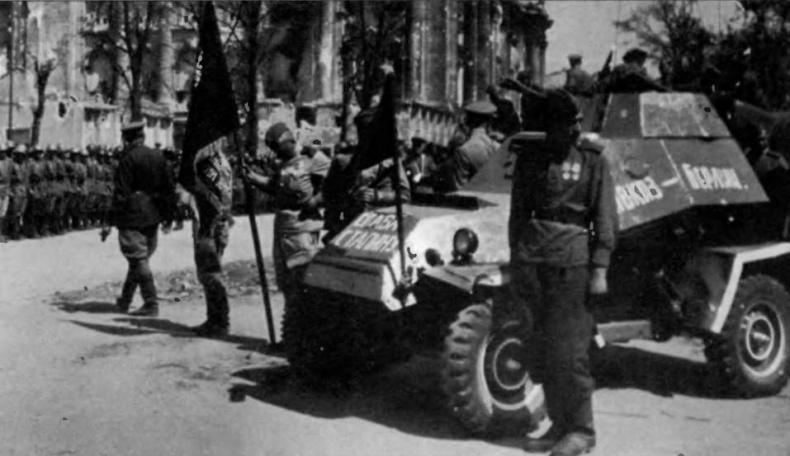

 Бронеавтомобиль БА-64 на улице г.Штольп. Германия, март 1945 года  Бронеавтомобиль БА-64Б во время торжественных проводов Знамени Победы в Москву. Берлин, май 1945 года Тактико-технические характеристики бронеавтомобиля БА-64 БОЕВАЯ МАССА, т: 2,36. ЭКИПАЖ, чел.: 2. ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 3660, ширина —1530, высота — 1900, база — 2100, колея —1290/1240, дорожный просвет — 210. ВООРУЖЕНИЕ: 1 пулемет ДТ обр.1929 г. калибра 7,62 мм. БОЕКОМПЛЕКТ: 1260 патронов. ПРИБОРЫ ПРИЦЕЛИВАНИЯ: механический прицел. БРОНИРОВАНИЕ, мм: лоб корпуса — 9...15, борт — 7...9, корма — 7...11, крыша — 6, днище — 4, башня —10. ДВИГАТЕЛЬ: ГАЗ-MM, 4-цилиндровый, карбюраторный, четырехтактный, рядный, жидкостного охлаждения; мощность 50 л.с. (36,8 кВт) при 2800 об/мин; рабочий объем 3280 см3. ТРАНСМИССИЯ: однодисковое сцепление сухого трения, четырехскоростная коробка передач, раздаточная коробка, карданные передачи, механические тормоза. ХОДОВАЯ ЧАСТЬ: колесная формула 4x4; размер шин 7,00x16 (снабжены губчатой камерой ГК); передняя подвеска на четырех четвертьэллиптических рессорах, два гидравлических амортизатора; задняя подвеска на полуэллиптических рессорах, четыре гидравлических амортизатора. СКОРОСТЬ МАКС., км/ч: 80. ЗАПАС ХОДА, км: 560. ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 36, ширина рва, м — 0,35, высота стенки, м — 0,25, глубина брода, м — 0,9. СРЕДСТВА СВЯЗИ: радиостанция РБ или 12РП (не на всех машинах). Средний бронеавтомобиль БА-3 Первый массовый средний пушечный бронеавтомобиль Красной Армии Представлял собой развитие БА-И с более мощным вооружением Разработан в КБ Ижорского завода в 1934 году. Серийно производился на Ижорском и Выксунском заводах. С 1934-го по 1938 год изготовлены 554 единицы Серийные модификации БА-3 — шасси грузового автомобиля «Форд-Тимкен». Клепано-сварной бронекорпус, выполненный по классической компоновке, незначительно отличался от БА-И. Установлена башня танка Т-26 со штатным вооружением, но с уменьшенной толщиной брони. Изготовлено 168 единиц. БА-6 — шасси грузового автомобиля ГАЗ-ААА. Ширина хода увеличена до 1940 мм. Ликвидирована дверь в корме корпуса. Внесены другие мелкие изменения. Боевая масса 5,12 т. Экипаж 4 чел. Изготовлено 386 единиц.  БА-6  Средний бронеавтомобиль БА-3. Хорошо видна дверь в корме бронекорпуса Средние бронеавтомобили БА-З/БА-6 поступали на вооружение разведывательных подразделений танковых, кавалерийских и стрелковых соединений Красной Армии В 1937 году в Забайкальском военном округе был сформирован мотоброневой полк, вскоре развернутый в бригаду В нее входили батальон средних бронеавтомобилей, разведывательный батальон (средние и легкие бронеавтомобили) и стрелково-пулеметный батальон Всего в бригаде имелось до 80 средних и 30 легких бронеавтомобилей В 1935 году 60 бронемашин БА-6 было продано Турции, около 100 броневиков обеих модификаций отправили в Испанию, некоторое количество поставили Монголии и Китаю На 1 января 1941 года в войсках находилось 96 бронеавтомобилей БА-3 и 219 БА-6 Несколько оставшихся в частях бронемашин этого типа участвовало в Великой Отечественной войне вплоть до середины 1942 года. На базе броневика БА-6 выпускались бронеавтомобили- дрезины БА-6 жд, входившие в штат бронепоездов.  Бронеавтомобили БА-6 (на переднем плане) и БА-10 в атаке. Март 1943 года  Экипаж БА-6 жд младшего сержанта П.М.Андреева надевает железнодорожные бандажи на автомобильные скаты. 1942 год Тактико-технические характеристики бронеавтомобиля БА-3 БОЕВАЯ МАССА, т: 5.82. ЭКИПАЖ, чел.: 4. ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 4825, ширина — 1963, высота — 2494, база — 3412, колея — 1420/1780, ширина хода — 1605/1905, дорожный просвет — 250. ВООРУЖЕНИЕ: 1 пушка 20К обр. 1932 г. калибра 45 мм, 2 пулемета ДТ обр. 1929 г. калибра 7,62 мм. БОЕКОМПЛЕКТ: 60 выстрелов, 3402 патрона. ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТОП обр.1930 г., перископический панорамный прицел ПТ-1 обр. 1932 г. БРОНИРОВАНИЕ, мм: лоб корпуса — 8...9, борт и корма — 9, крыша — 4, днище — 2,5, башня — 9. ДВИГАТЕЛЬ: «Форд-АА», 4-цилиндровый, карбюраторный, рядный, жидкостного охлаищения; мощность 40 л.с.(29,4 кВт) при 2200 об/мин; рабочий объем 3280 см3. ТРАНСМИССИЯ: однодисковое сцепление сухого трения, четырехскоростная коробка передач (4+1), демультипликатор, карданная передача, главная передача, механические тормоза. ХОДОВАЯ ЧАСТЬ: колесная формула 6x4, размер шин 6,50x20, подвеска на полуэллиптических рессорах. СКОРОСТЬ МАКС., км/ч: 70. ЗАПАС ХОДА, км: 248. ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 25, ширина рва, м — 0,8, высота стенки, м — 0,3, глубина брода, м — 0,5. СРЕДСТВА СВЯЗИ: отсутствуют. Средний бронеавтомобиль БА-10 Лучший и самый массовый отечественный средний бронеавтомобиль 1930-х годов Представлял собой дальнейшее развитие машин типа БА-11, БА-3 и БА-6. Разработан в 1937 году в КБ Ижорского завода, на котором затем и производился С 1938-го по август 1941 года изготовлено 3311 единиц Серийные модификации БА-10 — по конструкции и компоновке подобен БА-6 Шасси ГАЗ-ААА укорочено на 600 мм. Башня конической формы. Усиленная передняя ось с гидроамортизаторами, центральный тормоз в трансмиссии, улучшенная система вентиляции и охлаждения двигательного отсека. Часть машин оснащалась радиостанцией со штыревой антенной. Для повышения проходимости на задние скаты могли надеваться легкие металлические гусеницы «Оверолл». |
