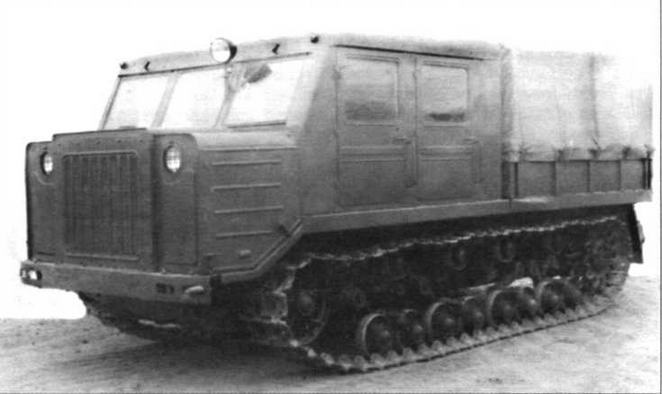

Артиллерийский тягач АТ-С

Великая Отечественная война подтвердила высокую эффективность использования для буксировки полевой и корпусной артиллерии средних артиллерийских тягачей — советских «коминтернов» (хотя к ее началу уже устаревших и достаточно изношенных) и американских «Аллис-Чалмерс» HD-7W(MI), М4, «Интернационал» М5 и TD-14 (относительно тихоходных). По окончании войны по- прежнему сохранялась потребность в быстроходных средних (снаряженная масса до 15 т) тягачах для буксировки наземной и зенитной артиллерии средних калибров с массой до 14 т: 122-мм пушки А-19,152-мм гаубицы-пушки МЛ-20, новых систем — 122-мм пушки Д-74, 130-мм пушки М-46, 152-мм пушки М-47, 152-мм пушки-гаубицы Д-20, 240-мм миномета М-240 и 100-мм зенитного орудия КС-19. Однако выполнить их предстояло на новом, гораздо более высоком техническом уровне, с учетом опыта боевых действий и обоснованных пожеланий заказчиков — артиллеристов. Поэтому при формировании послевоенной системы механической тяги артиллерии было предусмотрено создание и средних тягачей мощностью 250 — 300 л.с., тягового класса 8 — 14 т и грузоподъемностью 3 т (боекомплект, орудийный расчет, снаряжение), способных развивать скорость не ниже 35 км/ч.

Эту работу поручили Челябинскому тракторному заводу (ЧТЗ), к тому времени имевшему успешный опыт создания транспортных машин с дизельными двигателями. Здесь в 1948 году в Бюро новых конструкций (БНК) опытного завода № 100 началась разработка трех быстроходных гусеничных машины со значительной унификацией их по трансмиссии (главный фрикцион, карданный вал, КП, бортовые передачи) и ходовой части. Они были выполнены по единому конструктивному принципу: «710» — скоростной трактор общего назначения; «711» — 140-сильный промышленный трактор (будущий С-140, затем Т-140) и, наконец, «712» — средний артиллерийский тягач (делался по закрытому постановлению правительства).

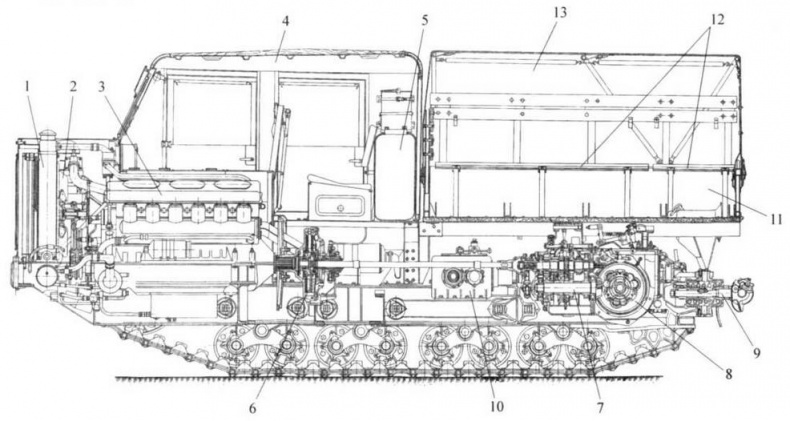

Компоновка тягача АТ-С (продольный разрез):

1 — радиатор; 2 — вентилятор; 3 — двигатель; 4 — кабина; 5 — топливный бак; 6 — главный фрикцион; 7 — коробка передач; 8 — механизм поворота (двойной дифференциал); 9 — тягово-сцепной прибор; 10 — редуктор лебедки; 11 — кузов; 12 — сиденья; 13 — тент

Тягач «712» проектировался под руководством начальника БНК, одновременно ведущего конструктора объекта В.И.Дурановского, его заместителя М.Г.Перельмана под общим началом (больше организационным) главного конструктора опытного завода М.Ф.Балжи. В создании новой машины принимали активное участие ведущие конструкторы: Н.И.Волошин, М.Н.Ижевский, Г.В.Лунев, Я.Г.Нартов, Ю.П.Саматов.

Со стороны военных контроль за ходом разработки и выполнения требований технического задания осуществляли кураторы программы «712» заместитель начальника НТК ГЛАВТУ МО инженер-полковник Г.А.Гетманов и инженер- полковник Л.Я.Коновалов. В основу конструкции нового тягача была положена концепция ходовой части с большим числом опорных катков сравнительно малого диаметра, что при эластичной торсионно-балансирной подвеске создавало относительно равномерное нагружение по длине гусеницы («хорошую эпюру давления»). Это же заметно повышало тягово-сцепные свойства гусеницы (на грунте коэффициент сцепления приближался к единице), обеспечивало плавное движение на больших скоростях, увеличивало срок службы механизмов. Впервые для среднего тягача применили хорошо оправдавший себя танковый дизель типа В-2 с большим резервом мощности, а весь орудийный расчет разместили вместе с экипажем в закрытой многоместной кабине. В качестве механизма поворота выбрали двойной дифференциал, широко применявшийся в войну на немецких, а также американских тягачах и танках. Правда, он имел всего один расчетный (он же минимальный) радиус поворота, больше ширины колеи, однако потери мощности в тормозах и их износ были намного меньше, чем у ранее применявшихся бортовых фрикционов. Это повышало среднюю скорость движения по грунту при частом маневрировании.

Тягач «712» был скомпонован по классической схеме с передним расположением двигателя (под кабиной) и задним расположением трансмиссии и ведущих звездочек гусеничного движителя. «712-й» представлял собой хорошо продуманную, технически отточенную, а местами даже изящную конструкцию — сказывалась высокая культура проектирования транспортных машин на ЧТЗ, сложившийся там «танковый» стиль в работе.

Основа тягача — коробчатая сварная рама, составленная из двух продольных лонжеронов высотой 300 мм и четырех поперечин — все из стальных швеллеров разных сечений. Снизу она закрывалась защитным поддоном (негерметичным), впереди — мощным бампером.

Быстроходный 12-цилиндровый V-образный дизель В-54 (иногда обозначаемый как А-712) производства цеха Nq 900 ЧТЗ являлся дефорсированным вариантом основного танкового двигателя, выполненным специально для тягача в СКБ-75, что увеличило его надежность и повысило моторесурс до гарантированных 600 ч. Система смазки с «сухим» картером, радиатором и отдельным маслобаком обеспечивала его нормальную работу при больших продольных и поперечных наклонах и в любых климатических условиях. Два комбинированных воздухоочистителя (от реактора С-80) с эжекционным отсосом пыли из 1-й ступени (инерционного «циклона») хорошо защищали двигатель даже при движении колонной в тяжелых, с точки зрения запыленности, условиях Средней Азии. Кроме электростартера имелся дублирующий воздушный запуск от двух баллонов со сжатым до 150 кгс/см² воздухом, которых хватало на 5 — 7 пусков.

Тягачи АТ-С со 130-мм пушками М-46 на буксире на Манежной площади. Москва, 1 мая 1956 года

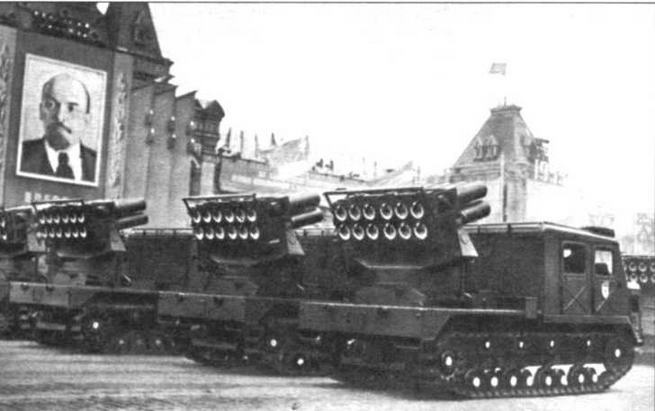

По Красной площади проходят реактивные системы залпового огня БМ-24 на шасси АТ-С. 7 ноября 1959 года

Высокопроизводительный шестилопастный вентилятор имел клиноременный привод, конструктивно простой, но мало надежный — слабое место как «712», так, впрочем, и тяжелого тягача АТ-Т. Зато мощный форсуночный подогреватель воды и масла с автономным приводом, отработанный для танков, гарантировал быстрый запуск зимой при температуре до -50°С. Два топливных бака общей емкостью 420 л размещались внутри кабины (в задней части), а с июня 1957 года оснащались автозаправкой, наполнявшей их дизтопливом из внешней емкости в течение 4 мин. каждый вакуумом от компрессора. Так успешно решался важный в армейской эксплуатации вопрос оперативной заправки в полевых условиях. Для питания тормозного привода и стеклоочистителей на двигателе был установлен автомобильный поршневой компрессор с необходимой аппаратурой.
