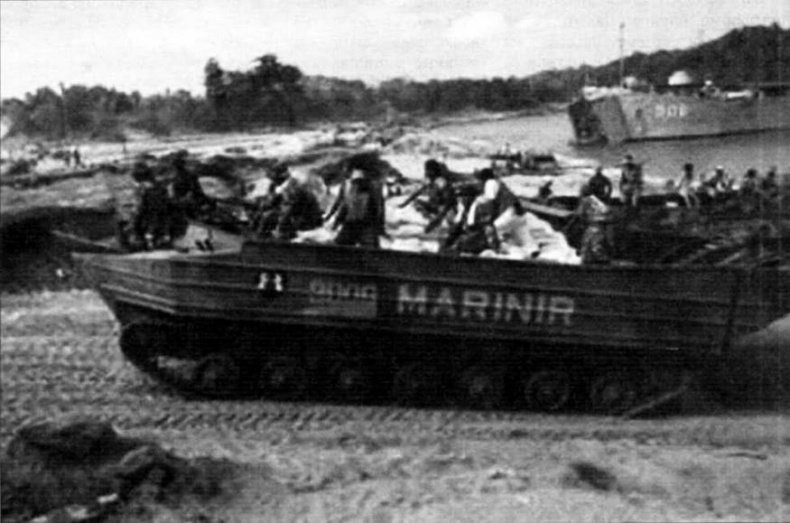

К-61 морской пехоты Индонезии доставил гуманитарную помощь населению, пострадавшему во время стихийного бедствия. 2005 г.

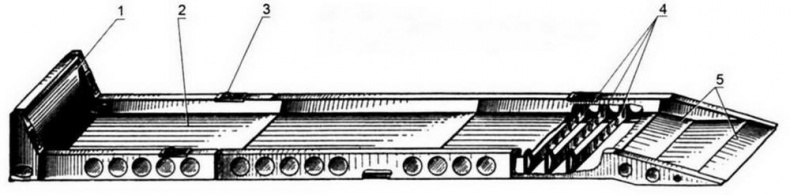

Балка настила:

1—упор: 2—настил; 3—серьга для крепления грузов; 4—ребра жесткости; 5—скосы

Что касается водоходного движителя, единого мнения на этот счет не существовало. Тогда-то А. Кравцеву и пригодился богатый дальневосточный опыт создания переправочных средств и движителей к ним. Например, гребной винт имел ряд преимуществ в обеспечении высокой скорости движения на воде и был сравнительно простым и легким. Однако для его эффективной работы подводной части машины следовало придать форму, обеспечивающую хороший подход воды к нему, и одновременно требовалось защитить винт от повреждений при движении по суше, а также при входе и выходе из воды. Затем необходимо было определить размеры, шаг винтов, их количество, чтобы не только полностью использовать мощность дизеля, но и обеспечить маневрирование транспортера на малой скорости, когда водяные рули теряют свою эффективность.

При установке одного винта в тоннеле упрощалась его защита. Диаметр винта можно было увеличить до 700 мм, повысив кпд, но подвод воды через тоннель сопровождался бы большими гидравлическими потерями из-за проходящих там торсионных балок.

Более сложной, хотя и предпочтительной, была установка двух винтов в индивидуальных подводящих каналах. В этом случае потери от обтекания торсионных балок получались меньше, использование подводимой мощности — более рациональным, а установка буксирного крюка — достаточно простой. Одновременно обеспечивалось послушное управление транспортером в воде при остановке и на малой скорости.

После решения принципиальных проблем общей компоновки, ходовой части и водоходного движителя пришел черед вплотную заняться вопросами технологии погрузочно- разгрузочных работ и оснащения транспортера специальным оборудованием. Так, определившаяся в ходе проектирования погрузочная высота платформы — 1,08 м потребовала поиска технического решения, обеспечивающего достаточно простую загрузку в кузов артсистем и их тягачей. Существовало несколько вариантов, например,сооружение в месте погрузки и разгрузки эстакады из подручных средств—деревянной, металлической, грунтовой насыпной или оснащение транспортера комплектом быстросъемных, легких аппарелей. Последнее выглядело более разумным, так как не требовало инженерного оборудования мест погрузки и выгрузки и сводило к минимуму время подготовительных операций. Хотя добавочная комплектация и приводила к частичной потере грузоподъемности, это направление выбрали для дальнейшей проработки.

Наконец, была подготовлена вся конструкторская документация для изготовления опытного образца принципиально нового гусеничного плавающего транспортера.

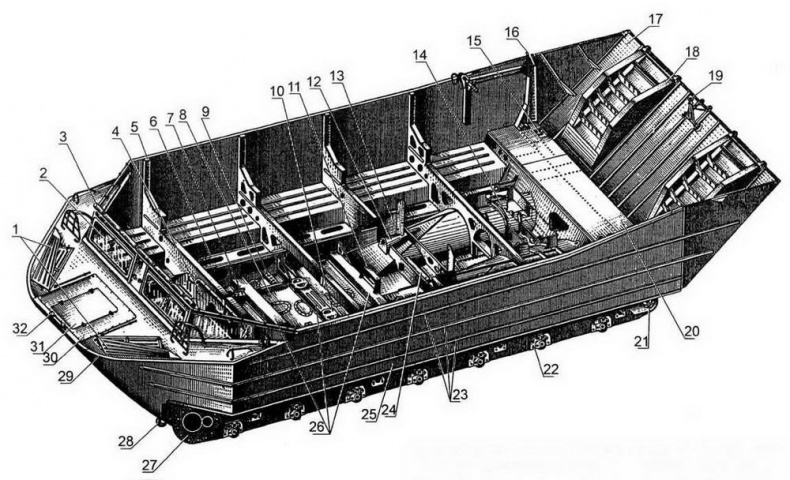

Корпус транспортера:

1— волноотбойные щитки; 2—ветровое стекло; 3—тент; 4—передняя перегородка; 5—шпангоут; 6—продольная балка; 1—постамент распределительной коробки; 8—днище корпуса; 9—кронштейн топливного бака; 10, 11—постаменты двигателя; 12—передняя опора привода гребного винта; 13—задняя перегородка; 14—тоннель гребного винта; 15—гнездо задней стойки; 16—узел подъема борта; 17—откидной борт; 18—аппарель; 19—штырь крепления артсистемы; 20—верхняя поперечная кормовая балка; 21—кронштейн ленивца; 22—кронштейн подвески; 23—ребра жесткости обшивки корпуса; 24—постамент радиатора; 25—обшивка бортов; 26—поперечные балки; 27—фланец крепления бортовой передачи; 28—передний буксирный крюк; 29—каркас носовой части; 30—отсек лебедки; 31—крышка люка лебедки; 32—передний кнехт

Перед создателями первого отечественного гусеничного плавающего транспортера не раз возникал вопрос: не слишком ли высоко они подняли планку? Не всегда разработчики встречали понимание, например, со стороны технологов: в первой машине недавно созданного ОКБ ИВ было много смелых конструкторских решений. Ранее уже упоминалось о сварном водоизмещающем корпусе внушительных размеров, который предстояло изготовлять из тонколистовой стали. Отработанной технологии изготовления таких корпусов не существовало. Но пригодился опыт отечественных корабелов: для сборки корпуса использовали сварочный стапель, установили такие же сварочные стапеля для шпангоутов, торсионных балок и других крупноразмерных узлов.

Тонколистовой корпус создавался не для демонстрации возможностей отечественной промышленности: от массы корпуса напрямую зависел переправляемый через водную преграду груз. Поэтому каждая деталь, которую предстояло установить на стапеле, взвешивалась, и, если масса превышала указанную в чертеже, конструкторы совместно с технологами старались максимально ее облегчить. Благодаря этому удалось сварить каркас в соответствии с документацией. Наиболее сложными технологическими операциями оказалась приварка обшивки толщиной 1,25 мм и профилей жесткости к ней, а также сварка тоннелей, подводящих воду к гребным винтам. Для этого пришлось усовершенствовать сварочное оборудование и провести дополнительное обучение сварщиков.

Много сложностей возникло с изготовлением клепаных конструкций из алюминиевых сплавов — заднего борта и балок настила: на предприятии отсутствовало оборудование для клепки и здесь никогда не выполняли подобных работ.

30 апреля 1948 года, через четыре месяца и двадцать дней с момента создания Особого конструкторского бюро инженерных войск, в сборочном цехе Бронетанкового ремонтного завода № 2 уже стоял свежевыкрашенный первый опытный экземпляр принципиально новой военной машины.

Заводские испытания выявили ряд конструктивных и производственных дефектов, которые приходилось незамедлительно устранять. Так, при движении на воде проявилась течь через уплотнение откидного борта и люк лебедки. С первой справились быстро, а течь через люк устранили лишь после того, как сделали его конструктивно более жестким. Существовала сильная вибрация тоннелей гребных винтов при больших оборотах двигателя; при их уменьшении она исчезала. Однако вибрация приводила к разрушению тоннелей и появлению течи. С дефектом удалось справиться за счет установки ребер жесткости и усиления поперечных связей с корпусом.

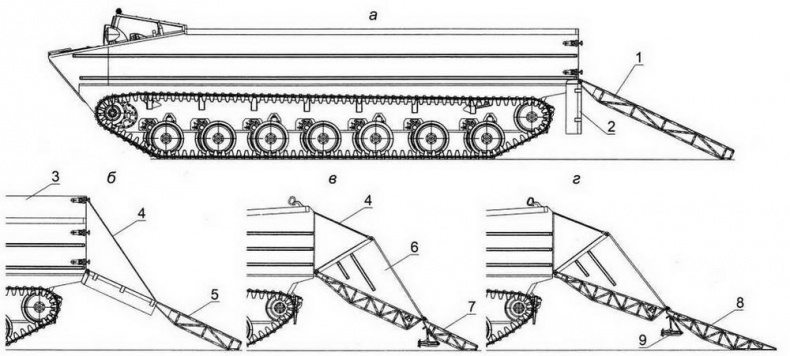

Изменение конструкции аппарелей в процессе разработки К-61:

а—первый опытный образец; б—первый образец после доработки бортов; в—второй опытный образец с водоизмещающим откидным бортом; г—транспортер первых серий с увеличенными аппарелями; 1—съемная аппарель; 2—откидной борт; 3— фальшборт; 4—фиксатор откидного борта; 5—короткая съемная аппарель; 6—увеличенный водоизмещающий откидной борт; 1—встроенная в откидной борт короткая аппарель; 8—увеличенная встроенная аппарель; 9—штырь-фиксатор артсистем
