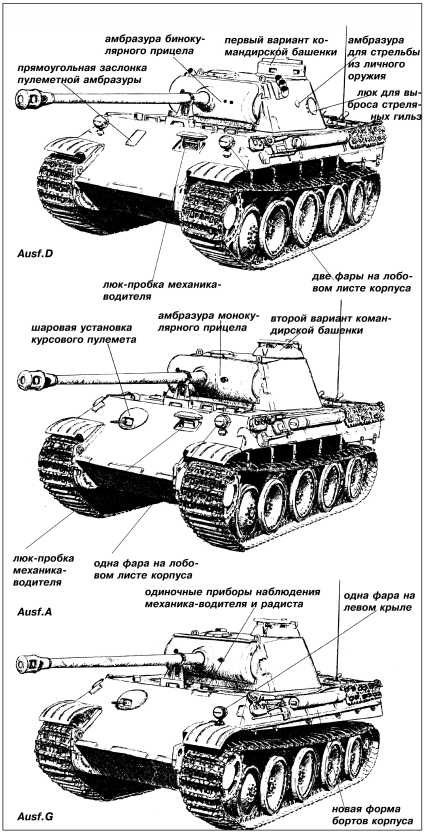

Характерные внешние отличия разных модификаций танка «Пантера».

Применение союзниками по антигитлеровской коалиции во всевозрастающих объемах авиации для борьбы с немецкими танками (особенно после открытия второго фронта в Европе) свело возможность передвижения танковых частей днем практически к нулю. Остро встал вопрос об оснащении танков приборами ночного видения, работа над которыми велась фирмой AEG с 1936 года. На командирской башенке «Пантеры» был смонтирован инфракрасный прожектор-осветитель мощностью 200 Вт и прибор наблюдения, который позволял вести наблюдение за местностью на дистанции 200 м. При этом водитель такого прибора не имел и вел машину, руководствуясь указаниями командира. Чтобы вести огонь ночью, требовался более мощный осветитель. Для этой цели на полугусеничном бронетранспортере Sd.Kfz. 250/20 был установлен инфракрасный прожектор Uhu мощностью 6 кВт, обеспечивающий работу прибора ночного видения на дистанции в 700 м.

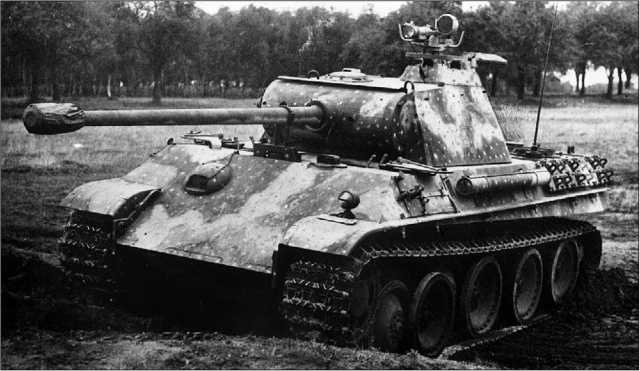

«Пантера» Ausf.G, с установленным на командирской башенке прибором ночного видения.

Прибор ночного видения.

Испытания его прошли удачно, и фирма Leitz-Wetzlar изготовила 800 комплектов оптики для ночных приборов. В ноябре 1944 года Панцерваффе получили 63 «пантеры», оснащенные первыми в мире серийными пассивными приборами ночного видения. Фирмой Zeiss-Jena разрабатывался еще более мощный прибор, позволявший «видеть» на расстоянии 4 км, однако из-за больших размеров осветителя — диаметр 600 мм — применения на танке «Пантера» он не нашел.

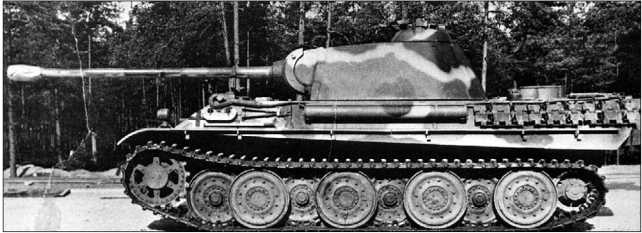

Танк модели G с экспериментальной ходовой частью с необрезиненными опорными катками. Сентябрь 1944 года.

Ausf.F

В 1943 году началось проектирование очередной модификации «Пантеры» — Ausf.F, которая существенно отличалась от предшествующих моделей. Важнейшим нововведением стала башня, получившая название Schmalturm («узкая» или «тесная башня»), которая была меньше стандартной и имела другую конструкцию.

В течение 1944 года изготавливалось и испытывалось несколько прототипов. Проектирование закончилось лишь в январе 1945 года.

В итоге толщина брони башни составляла: лоб — 100 мм, борт и корма — 50, крыша — 30. В лобовом листе все еще сохранялась амбразура для телескопического прицела TZF13. В окончательном варианте лобовая броня увеличилась до 120 мм, бортовая — до 60, а броня крыши — до 40. Устанавливался новый стабилизированный перископический прицел TZF1 и стереоскопический дальномер фирмы Zeiss. Дальномер с базой 1320 мм и 15- кратным увеличением располагался в передней части башни, по бортам которой имелись броневые колпаки для его окуляров.

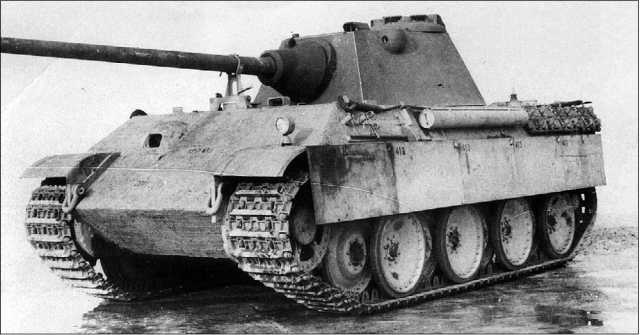

Последний вариант башни Schmalturm, установленный на корпусе танка Ausf.G. 1945 год.

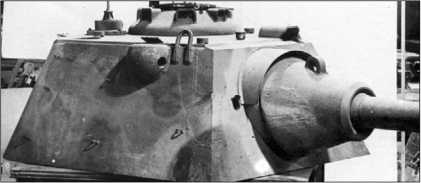

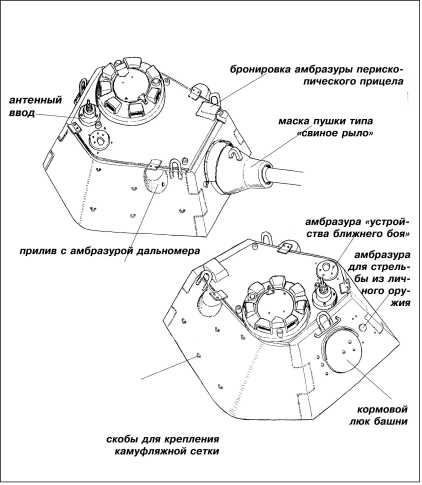

Башня Schmalturm. На борту башни хорошо виден прилив под правый объектив стереоскопического дальномера.

Предусматривалась и установка прибора ночного видения FG-1250.

Маска пушки типа Saukopfblende («свиное рыло») толщиной 120 мм была подобна примененной на танке «Тигр II».

Новшества не обошли и вооружение танка. И если пушка осталась прежней и была лишь модернизирована на заводах Skoda — она лишилась дульного тормоза и получила индекс KwK 44/1, то башенный пулемет MG34 заменили на MG42. Вместо курсового пулемета устанавливался автомат МР44. Монтаж вооружения в башне осуществлялся на заводах Krupp и Skoda.

Изменения затронули не только башню, но и корпус. Толщину крыши увеличили с 17 до 25 мм, изменили люки водителя и стрелка-радиста.

Испытывались и два новых двигателя: Deutz Т8М118 мощностью 700 л.с. (515 кВт) и Maybach HL 234 с непосредственным впрыском топлива и мощностью 850 л.с. (625 кВт).

До конца войны не появилось ни одного прототипа в законченном виде, хотя серийное производство планировалось начать в июне 1945-го. В начале года фирма Daimler-Benz собрала шасси, на котором установили стандартную башню от Ausf.G. В свою очередь, «тесную башню» установили на шасси Ausf.G и испытывали в Куммерсдорфе. Всего для «Пантеры» Ausf.F изготовили восемь корпусов и две башни.

«Пантера II»

В феврале 1943 года были разработаны тактико-технические требования к танку «Пантера II», предполагавшие высокую степень унификации танков «Тигр II» и «Пантера». Осуществить это оказалось достаточно просто, так как на заводах Henschel производились машины обоих типов.

На «Пантере II» предполагалось использовать «тесную башню» и новый корпус. Его лобовая броня достигала 100, бортовая — 60, а кормовая — 40 мм. Вооружение — 88-мм пушка KwK 43 L/71. Поскольку в этом случае масса танка превысила 50 т, встал вопрос о новой силовой установке. В качестве вариантов рассматривались двигатели Maybach HL 234, Simmering Sla 16 (720 л.с.) и MAN/Argus LD 220 (700 л.с.). В 1945 году для «Пантеры II» началось проектирование новой башни со 150-мм лобовой броней.

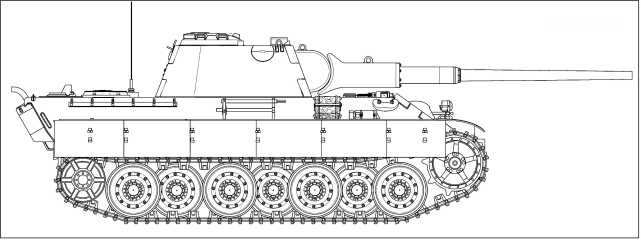

«Пантера II».

Ни один из двух прототипов не был достроен. До более или менее высокой степени готовности довели одно шасси, установив на него башню от Ausf.G. Интересно отметить, что параллельно с проектированием «Пантеры II» велась разработка танка Е-50, призванного ее заменить.

В процессе работ над Ausf.F и «Пантерой II» фирма Krupp дважды предлагала варианты перевооружения обычной «Пантеры» пушкой KwK 43 L/71 калибра 88 мм, но безрезультатно. Остался на бумаге и проект оснащения «Пантеры» 100-калиберной 75-мм пушкой с начальной скоростью снаряда 1250 м/с.

Компоновка танка Pz.Kpfw.V «Пантера» — классический вариант с традиционным для германского танкостроения передним расположением трансмиссии.
