4.1.3. Названия.

Как крейсера 1-го класса они получили названия по именам гор: Миокосан в префектуре Ниигата, Натисан (Начисан) на юго-востоке префектуры Вакайяма, Асигарасан в западной части префектуры Канагава и Хагуросан в центре префектуры Ямагата. Все четыре имени использовались в императорском японском флоте впервые, но так предполагалось назвать 8000-тонные крейсера программы “Флот 8-8” 1920 года.

4.2. Характеристики корпуса.

4.2.1. Основные размерения и водоизмещение.

Сначала в проекте использовалась английская система мер, но затем японцы перешли к метрической. Размерения даны для водоизмещения с 67% всех запасов (водоизмещение для испытаний).

	По проекту 1924 г.	Модиф.1925/26г.	Реально в 1929 г.
Длина между п.п./по ВЛ/общая, м	192,024/198,120/	192,024/201,500/	192,024/201,625/
	203,759	203,759	203.759
Ширина максимальная/по ВЛ, м	18,999/17,348	18,999/17,740	18,999/17,856
Осадка, м	5.029	5.900	6,230
Высота надводного борта (нос/середина/корма)	9,144/5,944/4,890	8,27/5,07/4,02	7,94/4,74/3,69
Коэффициенты корпуса:
полноты водоизмещения	0,6^0	0,561	0,543
цилиндрический продольной полноты	0,741	0,712	0,620
полноты мидель-шпангоута	0,863	0,788	0,875
полноты ватерлинии	-	-	_
Максимальная погруж. площадь по миделю, м²	82,5	88,3	103,6
Отношение длины к ширине	11,448	11,358	11,292
Отношение ширины к осадке	3,448	3,007	2,866
Отношение осадки к длине	0,0253	0,0293	0,0309

Водоизмещение	По проекту	Модификация	“Нати”	Остальные
Стандартное, Т (британские тонны)	10000	10500	10980	10980
Нормальное, Т	-	-	-	12500
На испытаниях (67% запасов), т	11850	12370	13330	13280

Величина шпаций от носового перпендикуляра к корме несколько раз ступенчато изменялась: на 35,240 м в носу (шп.1-58) она была 0,61 м (2 фута), на следующих 27,432 м под погребами (шп.58-118) -0,914 м (3 фута), затем на 81,648 м, занимаемых КО и МО (шп.118-256) - 1,219 и 1,143 м (4 и 3,75 фута), под кормовыми погребами на длине 17,221 м (шп.256-293) - 0,914 м (3 фута) и на последних

Иллюстрация к книге — Японские тяжелые крейсера.Том 1: История создания, описание конструкции, предвоенные модернизации. [img_15.jpg]

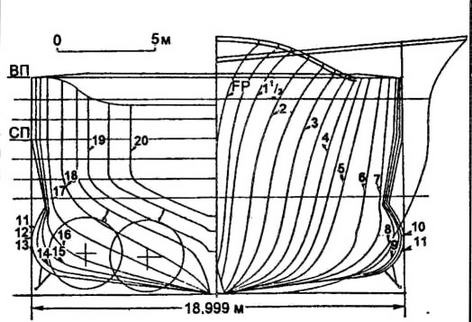

Теоретический чертеж (проекция “корпус”) крейсера “Миоко”

		По проекту	Реально	Допустимо
Корпус на гребне	Растяжение палубы, Т/дюйм²	9,32	9,93	менее 10
одной волны	Сжатие днища, Т/дюйм²	8,17	8.97	менее 8,0
Корпус на гребнях	Сжатие палубы, Т/дюйм²	6,96	7,09	менее 8,0
двух волн	Растяжение днища, Т/дюйм²	7,74	7,93	менее 9,0
