После пересмотра политики широкого применения сварки в январе 1936 года и во время модернизации 1936- 37 годов для улучшения продольной прочности и уменьшения искривления корпусов сделали следующее:

1) вернулись к клепанным соединения в обшивке средней части корпуса с заменой листов обшивки из стали Дюколь на сталь MS в оставшихся сварных соединениях в оконечностях;

2) приклепали второй слой из плит стали Дюколь на средней части корпуса:

- на обшивку днища толщиной 19-22 мм по обеим сторонам от киля - по 2 плиты шириной 1 м и толщиной 22 мм и по одной толщиной 16 мм на уровне 3-й ватерлинии;

- к 18-мм обшивке борта между верхней и зенитной (шельтердеком) палубами - по 2 плиты шириной 1,75 м и толщиной 20 мм (верхняя) и 18 мм (нижняя);

- по 12-22-мм зенитной палубе настелили по 5 плит шириной 1 м и толщиной 14-25 мм (на “Судзуя” и “Кумано” ширина дополнительных плит была другой, а толщина 10- 25 мм);

- по верхней палубе - 2 плиты толщиной 18 и 20 мм.

Все это позволило повысить продольную прочность корпуса до новых стандартов по изгибающим напряжениям, принятым после “Инцидента с 4-м Флотом”.

Таблица весовых нагрузок крейсеров типа “Могами” после модернизации 1934 года, тонны (%)

После модернизации 1.04.1936-1502.1937 года на верфи флота в Куре распределение весов на “Могами” изменилось, что вместе с некоторым увеличением веса вооружения и уменьшением запаса топлива подняло водоизмещение с 67% запасов равным 14100 т.

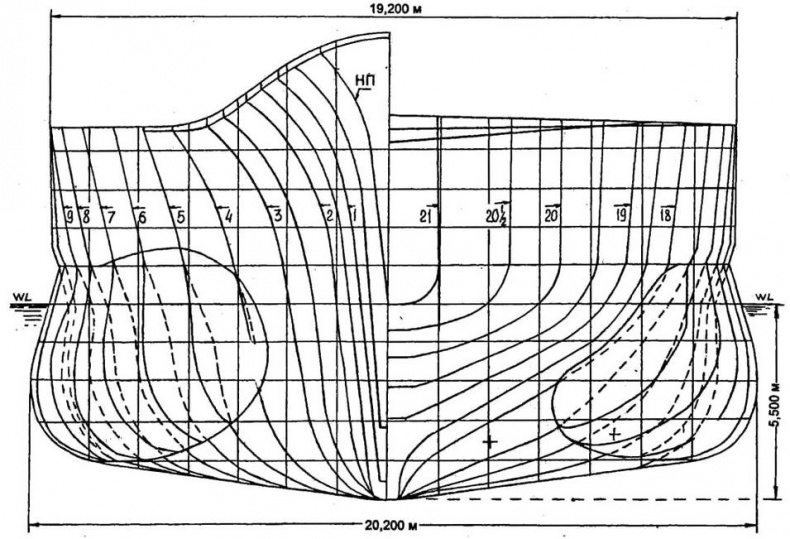

ТЕОРЕТИЧЕСКИЙ ЧЕРТЕЖ (ПРОЕКЦИЯ “КОРПУС”) КРЕЙСЕРА “СУДЗУЯ” НА 1937 ГОД 19,200 м

Шаг теоретических ватерлиний 1,100 м, шаг баттоксов 1,400 м корпуса до новых стандартов по изгибающим напряжениям, принятым после “Инцидента с 4-м Флотом”.
