На кормовой части верхней палубы разместили платформу главного компаса, верхние световые люки жилых помещений и палуб, шпиль кормового якоря и кнехты, с 29-го по 40-й шп. расположили заднюю, с 49 1/2-го по 60-й шп. среднюю и с 64-го по 78й шп. переднюю надстройки, с 41 -го по 46-й шп. и 62го по 67-й шп. – барбеты бортовых башен 280-мм орудий, в носовой оконечности – шпили носовых якорей, кнехты и три якорных клюза.

Надстройки соединили между собой переходными мостиками. В задней надстройке разместили кубрик для матросов и различные служебные помещения, поверх её – заднюю боевую рубку, шахты вентиляции и подачи воздуха и четыре 88-мм орудия. С 43-го по 64-й шп. установили катера и спасательные шлюпки, по ПрБ и ЛБ на 52 1/2-м шп. – краны спуска-подъёма спасательных средств и у борта на 54-м – 60-м шп. – бронированные дальномерные посты.

Через среднюю надстройку проходил кожух задней дымовой трубы, а перед ней разместили камбуз. В передней надстройке 64-го по 67-й шп. разместили хлебопекарню, затем проходил кожух переднем дымовой трубы и вокруг основания передней боевом рубки – помещение для хранения дождевого тента.

Быстрый рост эффективности мин и торпед постоянно вынуждал обращать особое внимание на развитие подводной конструктивной защиты. Отсутствие серьезного боевого опыта в отношении этого рода защиты немцы попытались компенсировать проведением натурных опытов. Для определения оптимальной конструкции подводной защиты построили специальный отсек водоизмещением 1500 т. В течение девяти лет его использовали для экспериментов с подрывом боевых зарядов у борта. Результаты экспериментов использовали и при создании проекта линкоров типа "Нассау".

Важным достоинством подводной конструктивной защиты была сравнительно большая глубина. При ширине самого корпуса 26,3 м (без учета толщины главного броневого пояса) она состояла в районе КО на миделе из ширины двойного борта – 1,14 м, коффердама – 1.42 м. защитной угольной ямы – 2.12 м и расходной угольной ямы – 1,81 м. дополнительно защищавших от проникновения осколков, что в сумме составляло 6,49 м с каждого борта, оставляя для КО 13,32 м или 51% ширины корпуса. В районе МО и погребов боезапаса, ограниченных 30-мм противоторпедной переборкой, расходные угольные ямы отсутствовали, увеличивая ширину МО и погребов боезапаса до 16,94 м, оставляя глубину защиты менее 4,6 м. При этом 30-мм противоторпедные переборки считались достаточно надёжными, лишь на линкорах типа "Кайзер" поставили переборку из 40-мм броневой стали.

Коффердамы служили камерой расширения при взрыве пробивших броневой пояс снарядов и торпед. Все эти переборки должны были дополнять назначение бортовой брони по защите внутренних частей корабля от давления газов и действия осколков брони и снарядов, хотя их 8-мм стенки вряд ли могли служить в качестве противоосколочных переборок.

В корме небронированные части борта защитили только проходящей ниже ватерлинии бронированной палубой и делением корпуса многочисленными поперечными переборками на мелкие отсеки и помещения.

В процессе проектирования и постройки на кораблях была предусмотрена установка противоторпедных сетей, которые укладывали по борту на уровне верхней палубы. Сети нельзя было использовать на ходу, потому что они создавали попутный поток и сильно увеличивали сопротивление движению корабля. Сети были тяжёлые и нуждались в постоянном уходе. Самым опасным было то, что сети в бою могли быть разорваны попаданием снаряда и намотаться на винты, что однажды чуть не произошло с линейным крейсером "Дерфлингер" в Ютландском сражении. Их старались использовать только при стоянке корабля на якоре, хотя якорные стоянки немецкого флота, например, рейд Шиллинг или Яде, были хорошо защищены от миноносных атак.

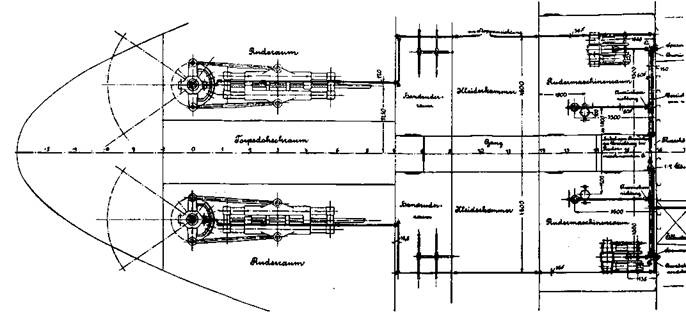

Линейные корабли типа "Нассау"

(План палубы в районе ахтерштевня с указанием расположения рулевого устройства)

Оснастка состояла из двух одинарных практически одинаковых вертикальных стальных трубчатых мачт довольно большого диаметра. Фок- и грот- мачту оборудовали деревянными стеньгами для установки радиоантенн; сигнальными реями для подъёма и размещения боевых и сигнальных флагов, различных дневных и ночных средств сигнализации, включая семафор; флагшток для подъёма флага и наблюдательными постами (вороньим гнездом) на салингах марса. Реи можно было спускать. Ось грот- мачты установили на броневой палубе на 34 1/2-м и фок-мачты на 72 1/2-м шп. на расстоянии 45,6 м одна от другой, причём фок-мачту впереди носовой дымовой трубы и вплотную к ней. Высота верхней кромки клотика обоих мачт от КВЛ составляла 42,4 м, верхней кромки стеньги радиоантенн 39.4 м, верхней кромки трубчатой мачты 32 м, их салингов 28 м (для сравнения высота верхних кромок дымовых труб составила 19 м).

Трубчатые мачты изготовили из мягкой судостроительной стали Сименс-Мартена толщиной стенок 4-6 мм. Их наружный диаметр в основании равнялся 550 мм, при проходе через верхнюю палубу увеличивался за счёт элементов крепления до 680 мм и у топа уменьшался до 300 мм. В точках закрепления мачт в основании и при проходе через палубы предусмотрели установку деревянных прокладок. Мачты поддерживали стальные ванты диметром 40 мм. Полая труба фок-мачты одновременно служила вентиляционным каналом центрального коридора.

В местах установки мачты на броневой палубе мачты закрепили в рамах из железных угольников на деревянных прокладках из тикового дерева. Обе мачты на протяжении от броневой палубы до двух метров выше палуб, мостиков и т.д., где люди могли бы с ними соприкасаться, изолировали деревянным покрытием.

Наблюдательный пост установили на 4 м ниже топа каждой мачты (28 м выше КВЛ) и оборудовали входным люком и леером (поручнями), а для спуска- подъёма проходил скоб-трап.

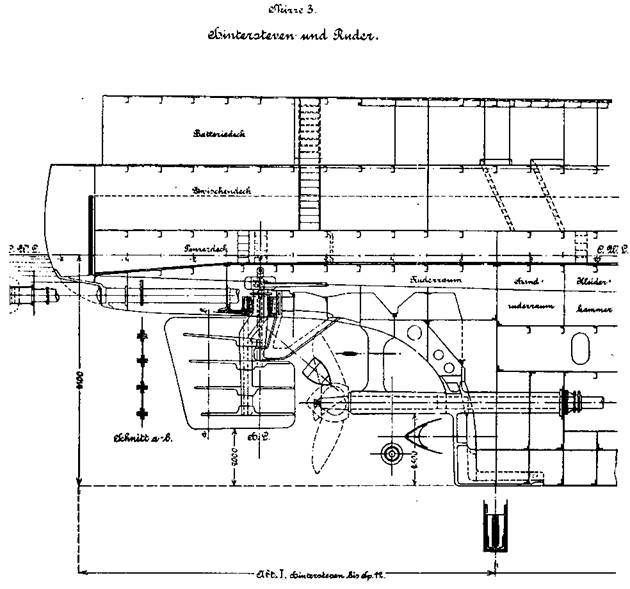

Линейные корабли типа "Нассау”

(Продольный разрез корпуса в районе ахтерштевня)

На передней части грот-мачты и задней части фок-мачты установили 4-метровыс укосины (вылеты, поперечные стрелы), служащие для подъёма стеньги и поддержки рея. Кроме того, в качестве гафеля для флага на грот-мачте предусмотрели вылет длиной 2,5 м. Длинные наклонные деревянные стеньги радиоантенн длиной 10 м, по одной на каждой мачте впервые были введены на линкорах типа "Нассау" и затем вновь нашли свое применение только при постройке линкоров типа "Бисмарк". На каждой мачте установили по два гафеля для флага, один флагшток длиной 4,5 м и оборудовали одним сигнальным реем длиной 13,2 м.

Ради такелажа на "Нассау", как и на "Блюхере", окончательно отказались от постов управления артиллерийским огнем на марсах. Вместо этого в немецком флоте предполагали введение решетчатых мачт по американскому образцу. Но на это не решились. Решетчатые мачты имели недостатки: представляли собой крупную мишень, имели большие колебания, и их трудно было содержать в исправности. Для управления огнем они не использовались, поскольку в германском флоте управление огнем производилось из боевой рубки, расположенной на высоте мостика.
