температура воздуха в помещении = 18 °C.

Банковский счет (к рис. 12 и рис. 13)

Запас: сумма на банковском счете (t) = сумма на банковском счете (t – dt) + (начисленные проценты × dt).

Начальное значение запаса: сумма на банковском счете = 100 долл.

t = годы;

dt = 1 год.

Время накопления = 12 лет.

Входящий поток: начисленные проценты (долл./год) = сумма на банковском счете × процентная ставка.

Преобразователи: процентная ставка = 2%, 4%, 6%, 8% и 10% годовых — для пяти разных вариантов.

Глава 2

Термостат (к рис. 14, рис. 15, рис. 16, рис. 17, рис. 18, рис. 19, рис. 20)

Запас: температура в помещении (t) = температура в помещении (t – dt) + (тепло от обогревателя – тепло, выходящее наружу) × dt.

Начальное значение запаса:

температура в помещении = 10 °C (обогрев холодного помещения);

температура в помещении = 18 °C (охлаждение теплого помещения).

t = часы;

dt = 1 ч.

Время работы термостата = 8 ч., 24 ч.

Входящий поток: тепло от обогревателя = минимальное от разницы между желаемой и фактической температурой в комнате или 5 °C.

Исходящий поток: тепло, выходящее наружу = расхождение между температурой внутри и снаружи × 10% (для дома с хорошей изоляцией);

тепло, выходящее наружу = разница между температурой внутри и снаружи × 30% (для дома с плохой изоляцией).

Преобразователи: настройка термостата = 18 °C.

Разница между желаемой и фактической температурой в помещении = максимум от (установка термостата – температура в помещении) или 0.

Разница между температурой внутри и снаружи = комнатная температура – 10 °C (при постоянной температуре снаружи (рис. 16, рис. 17, рис. 18).

Разница между температурой внутри и снаружи = комнатная температура – температура снаружи в течение 24 часов (рис. 19 и рис. 20).

Изменение температуры снаружи показано на рисунке.

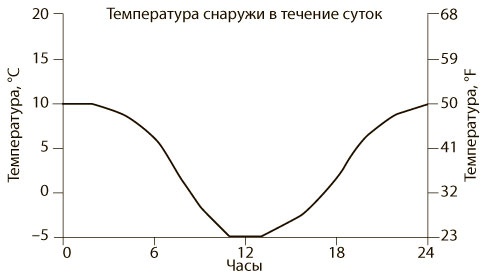

Изменение температуры снаружи — от 10 °C днем до –5 °C ночью в течение 24 часов

Численность населения (к рис. 21, рис. 22, рис. 23, рис. 24, рис. 25, рис. 26)

Запас: численность населения (t) = численность населения (t – dt) + (рождаемость – смертность) × dt.

Начальное значение запаса: численность населения = 6,6 млрд человек.

t = годы;

dt = 1 год.

Период времени, на который делается расчет = 100 лет.

Входящий поток: рождаемость = численность населения × коэффициент рождаемости.

Исходящий поток: смертность = численность населения × коэффициент смертности.

Преобразователи:

Рис. 22:

коэффициент смертности = 0,009 (9 смертей на 1000 человек);

коэффициент рождаемости = 0,021 (21 рождение на 1000 человек).

Рис. 23:

коэффициент смертности = 0,030;

коэффициент рождаемости = 0,021.

Рис. 24:

коэффициент смертности = 0,009;

коэффициент рождаемости = сначала 0,021, затем падает до 0,009, как показано на графике ниже.

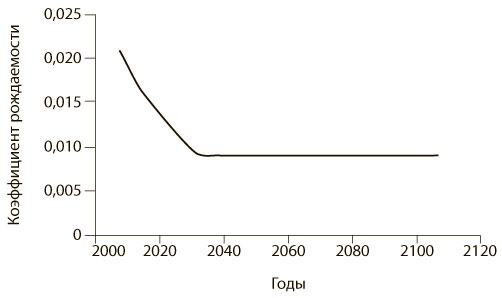

Изменение коэффициента рождаемости (к рис. 24)

Рис. 26:

коэффициент смертности = 0,009;

коэффициент рождаемости = сначала 0,21, падает до 0,009, но затем повышается до 0,30, как показано на графике ниже.

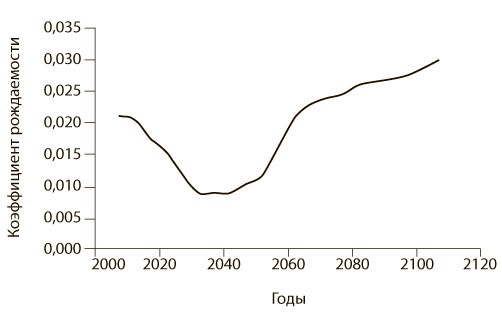

Изменение коэффициента рождаемости (к рис. 26)

Капитал (к рис. 27 и рис. 28)

Запас: капитал (t) = капитал (t – dt) + (инвестиции – амортизация) × dt.

Начальное значение запаса: капитал = 100.

t = годы;

dt = 1 год.

Период времени, на который делается расчет = 50 лет.

Входящий поток: инвестиции = годовой объем производства × доля инвестиций.

Исходящий поток: амортизация = капитал / продолжительность жизни капитала.

Преобразователи:

годовой объем производства = капитал × объем производства на единицу капитала;

продолжительность жизни капитала = 10, 15 и 20 лет — для трех разных вариантов моделей;

доля инвестиций = 20%;

объем производства на единицу капитала = 1/3.

Коммерческие товарные запасы автомобилей на складе (к рис. 29, рис. 30, рис. 31, рис. 32, рис. 33, рис. 34, рис. 35, рис. 36)

Запас: количество автомобилей на складе завода (t) = количество автомобилей на складе завода (t – dt) + (поставки – продажи) × dt.

Начальное значение запаса: количество автомобилей на складе у дилера = 200 шт.;

t = дни;

dt = 1 день.

Период времени, на который делается расчет = 100 дней.

Входящие потоки: поставки от производителя = 20 (за время от 0 до 5 дней);

заказ производителю = t – задержка доставки (время от 6 до 100 дней).

Исходящие потоки: продажи = минимальное значение или запаса автомобилей на складе у дилера или потребительского спроса.

Преобразователи:

потребительский спрос = 20 автомобилей в день (за время с 0-го по 25-й день);

t = 22 автомобиля в день (за время с 26-го по 100-й день);

ожидаемые продажи = среднее значение продаж за время задержки восприятия;

желаемый запас на складе = ожидаемые продажи × 10%;
